Многопозиционная вырубная машина с выталкиванием вырубленных заготовок на конвейер
Машина применяется для вырубки насквозь с выкладом на конвейер различных картонных коробок, крышек для чашек, заготовок каронных стаканчиков и другой картонной продукции.
Основные части
(1) Загрузка материала: пневматический вал размотки; автоматическое устройство контроля натяжения полотно; устройство контролья края полотна позволяет автоматически его выпрямлять.
⑵Подача материала: автоматическая система позиционирования по фотометке с подачей материала сервоприводом.
⑶Вырубка: вырубка и биговка одной штанцевальной формой, вырубка формой плотная и надежная. Надсечка и биговка одной формой, высокая точность вырубки.
Инвертерный контроль скорости, регулировка давления без приостановки машины.
⑶Вырубка: В комплектации с вырубными формами для сквозной вырубки и с выталкиванием готовой продукции (как в вырубке кальереток и платинок) специализированная система холодной вырубки：высокая твердость вырубных ножей, повышенная острота заточки ножей, с защитой поверхности ножей и большой тиражеустойчивостью. Скорость вырубки регулируется инвертером.
⑷Cбор материала: управляется с помощью мотора с переменной скоростью (изменяемой) and облой наматывается в автоматическом режиме после вырубки.
⑸Вывод материала из зоны вырубки и последующая обработка: автоматический сбор вырубленных заготовок под вырубными формами и вывод их из зоны работы с помощью специального конвейера.
Основные технические параметры:
|
Модель |
WQH-PH-320 |
WQH-PH-420 |
WQH-PH-600 |
WQH-PH-800 |
|
Максимальная площадь вырубки |
320×220 мм |
420×220 мм |
600×280 мм |
800×320 мм |
|
Скорость вырубки |
20-80 заготовок в минуту |
|||
|
Точность вырубки |
±0.15 мм |
|||
|
Максимальный диаметр роля на размотке |
φ900 мм |
φ900 мм |
φ1100 мм |
φ1100 мм |
|
Мощность основного двигателя |
2.2kw |
3kw |
3kw |
5.5kw |
|
Потребляемая мощность |
4kw |
5kw |
5kw |
8kw |
|
Габаритные размеры (L×W×H） |
3500×1000× 1500 мм |
3500×1300× 1500 мм |
3500×1500× 1500 мм |
3500×1700× 1500 мм |
|
Вес машины |
1500 кг |
1800 кг |
2000 кг |
2500 кг |

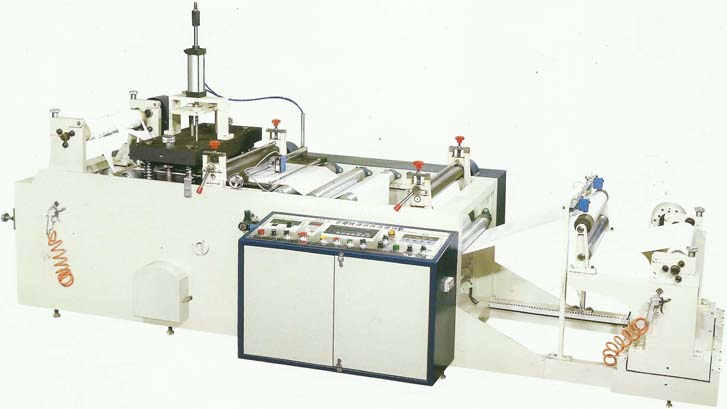

Maшина：

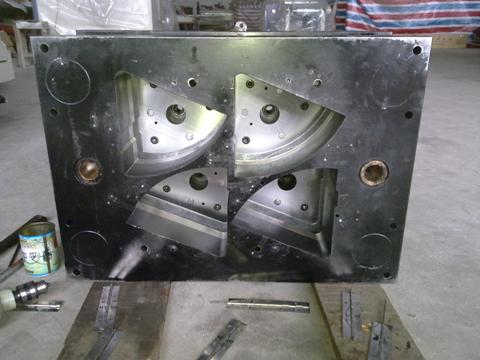

Форма:
Образцы продукции：
|

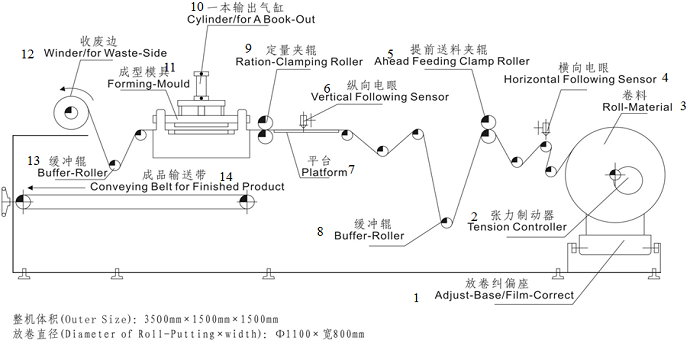

1. Регулировка основы/корректировка пленки 2. Контроллер натяжения 3. Рулон с материалом 4. Сенсор горизонтального перемещения 5. Верхний зажимной вал подачи пленки 6. Сенсор вертикального перемещения 7. Платформа 8. Промежуточный вал |
9. Вал натяжения полотна 10. Поршень вырубки (выдавливания заготовок) 11. Вырубная форма (матрица + пуансон) 12. Намотчик облоя – отходов 13. Промежуточный вал 14. Конвейер для готовой продукции |
Видео работы Машины рулонной сквозной высечки с выталкиванием заготовок - WQH-push :
