Листорезальные машины
(листорезки – флаторезки) DFJ-600 – 1600B
Инструкция по эксплуатации
 |
СОДЕРЖАНИЕ
ОСНОВНЫЕ ЧАСТИ................................................................................................................. 3
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ.................................... 7
ПРИЛОЖЕНИЕ I ТАБЛИЦА СКОРОСТЕЙ................................................................ .............. 7
ПРИЛОЖЕНИЕ III СХЕМА ДРАЙВЕРА................................................................................... 9
ПРИЛОЖЕНИЕ IV ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ.............................................................. 10
Семейство поперечных резальных машин (листорезок - флаторезок) применяется в технологических процессах по изготовлению бумажных листов фиксированной длины при рулонной подаче, резки позолоченных или посеребренных картонных материалов, многослойных пленок для цветной печати, слоистых пластических материалов и т.д.
Листорезки этой серии конструктивно состоят из резального оборудования, электрической системы, микропроцессорного контроллера, высокоточных шаговых серводвигателей, и обеспечивают выполнение таких технологических операций, как точный контроль заданной длины листа, автоматическую регулировку скорости при изменении частоты, контроль с помощью фотоэлектрических датчиков, звуковую и световую сигнализацию и т.д. Листорезки сочетают функции не только поперечной резки, но и отсечения отходов в продольном направлении. По отдельному заказу возможности машин могут быть расширены добавлением функции продольного разделения и резки. Возможно также добавление функций автоматического подъема рулона на стороне подачи материала, магнитных тормозных блоков, регулирующих натяжение полосы, угловых датчиков, обеспечивающих контроль скорости при подаче материала и плавную регулировку натяжения.
Резальные машины этого семейства отличаются стабильностью характеристик, простотой эксплуатации и являются отличным выбором для предпечатной и постпечатной обработки рулонных материалов.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
ОСНОВНЫЕ ЧАСТИ
|
 |

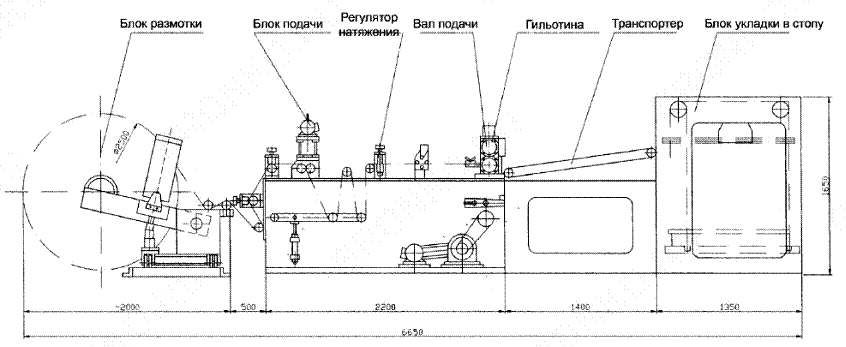

рис.1
Машина состоит из станины, узла подачи материала, редуктора, системы транспортировочных и балансировочных валиков, устройства отсечения отходов, режущего блока, узла подборки и т.д.
Общий вид листорезки показан на Рис. 1.
Станина и привод листорезальной машины
Станина представляет собой конструкцию для монтажа остальных узлов машины, Узел подачи материала, редуктор, устройство отсечения отходов, режущий блок установлены на станине.
Двигатель главного привода при помощи клиновидных ремней вращает главный вал, который в свою очередь приводит в движение зубчатые колеса цепной передачи и эксцентриковый механизм маятникового рычага и
натяжной штанги, обеспечивающих движение рамы резального ножа в вертикальном направлении.
В качестве основного двигателя по выбору заказчика на машине могут быть установлены двигатели постоянного или переменного тока.
На конце основного вала расположен датчик Холла, который осуществляет синхронизацию работы вытяжного вала и резального механизма.
Узел загрузки материала листорезальной машины
Система автоматической загрузки может иметь механический или пневматический привод. После установки рулона на вал размотки происходит его фиксация за счет подачи сжатого воздуха, после чего рулон поднимается вверх и фиксируется.
По мере изменения диаметра рулона из-за расхода материала в процессе работы контроллер натяжения автоматически осуществляет корректировку натяжения материала.
Узел подачи материала в листорезальной машине
Подача материала осуществляется при помощи электродвигателя постоянного или переменного тока, обеспечивающего скорость подачи до 80 м/мин.
При установке рулона необходимо поднять верхний подающий вал, пропустить через него материал, а затем опустить.
Постоянство натяжения материала обеспечивается регулировкой вала, установленного на маятниковом рычаге. На одном конце вала установлен датчик натяжения материала, Принцип действия механизма автоматической регулировки состоит в следующем: движение вала вверх/вниз при изменении натяжения материала приводит к соответствующему изменению площади перекрытия датчика и пропорциональному изменению скорости подачи материала.
Секция резки листорезальной машины
Секция предназначена для резки подаваемого из рулона материала на листы фиксированной длины.
Секция состоит из двух частей — узла вытягивающих валов и резального узла, установленных на одном уровне. В состав узла вытягивающих валов входят верхний и нижний резиновые валы. Ведущим в паре является нижний вал. Верхний вал является прижимным и имеет пневматический привод.
Резальный узел состоит из верхнего и нижнего ножей. Нижний нож зафиксирован в держателе таким образом, чтобы его лезвие находилось на одном уровне с верхним краем нижнего вытяжного вала. Верхний нож фиксируется в подвижной раме, выполняющей движение вверх/вниз по направляющим под воздействием кулачкового механизма.
Взаимное расположение верхнего и нижнего ножей требует точной регулировки для обеспечения нормальной резки материала по всей ширине полосы.
Устройство продольной обрезки листорезальной машины
Листорезки данного типа комплектуются устройством для обрезки отходов с одной стороны листа.
Секция подборки и укладки готовой продукции в листорезальной машине
Готовые листы фиксированной длины переносятся транспортером и укладываются в пачки на приемной платформе.
Упорная пластина, установленная в дальнем конце приемного стола, выравнивает пачку по переднему краю листов, По бокам пачка выравнивается с помощью пневматических устройств, синхронная работа которых обеспечивается электромагнитным клапаном.
По мере увеличения высоты пачки приемная платформа постепенно опускается. Ее положение контролируется фотоэлектрическим датчиком. При опускании до определенного уровня, пачка выталкивается из листорезки с помощью вилочного захвата.
Электрическая схема листорезальной машины
Основной блок управления состоит из панели управления, программируемой памяти, датчиков и пр.
Для контроля текущего состояния используется 5-дюймовый жидкокристаллический экран, на который выводится вся необходимая информация.
Для обеспечения мягкого запуска и торможения применяется блок управления двигателем, состоящий из тахометра, блока контроля скорости вращения, инвертера и потенциометра.
Блок управления сервоприводом состоит из трансформатора и платы управления серводвигателем, работающей по сигналам от микропроцессора.
Блок управление двигателем подачи служит для автоматической регулировки скорости вращения двигателя постоянного тока.
Блок управления натяжением состоит из тормозной муфты с магнитным порошком, амперметра, потенциометра и датчика натяжения материала.
Установка и пробный запуск листорезальной машины
Установите оборудование на твердую, ровную поверхность и выровняйте в горизонтальной плоскости.
Проверьте и при необходимости подтяните все винтовые соединения. Проведите полную чистку и смазку машины.
Проверьте электрические соединения, состояние кабелей и предохранителей. Включите питание и убедитесь в исправности всех узлов.
Настройка узлов, содержащих фотоэлектрические датчики, производится на заводе-изготовителе перед отправкой оборудования. Пользователям не рекомендуется изменить настройки этих узлов.
Порядок работы листорезальной машины
По этому вопросу обращайтесь в наш сервис: info@cnc-info.ru
|
Возможные неисправности листорезальной машины и пути их исправления
|
|
