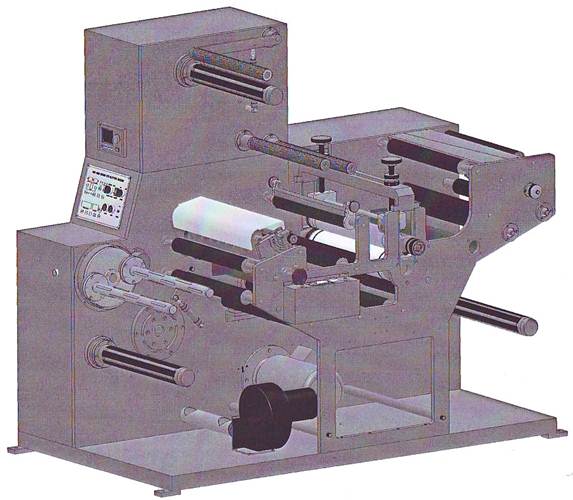

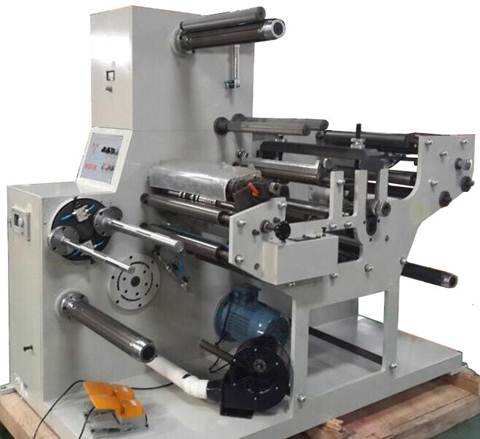

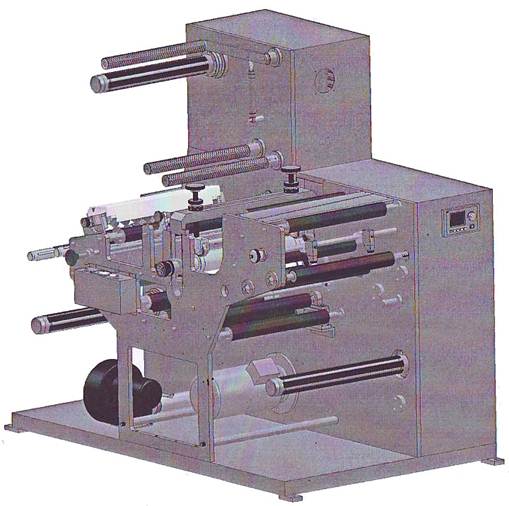

Ротационная высекальная и продольно-резальная машина DKG-320-S с турельной намоткой
Незаменимым оборудованием в типографии станет машина ротационной высечки с продольной резкой DKG-320-S, основным предназначением которой является продольная резка ролевого материала и ротационная высечка. Процесс высечки осуществляется посредством магнитного вала с примагниченной к нему высечной пластиной, которая отлично справляется с процессом высечки и снятием облоя. Продольная резка осуществляется набором дисковых (опционально лезвийных) ножей, а с помощью вытяжной улитки - удалением обрезанных кромок. Равнение полотна и намотка револьверного типа происходят в автоматическом режиме.
|
|
Основные задачи DKG-320-S: · вырубка самоклеющейся этикетки · удаление облоя и отрезанной кромки полотна · перемотка · контроль качества · учет готовой продукции (в метрах или этикетках) · резка на ручьи
Важное преимущество ротационной высекальной и продольно резальной машины DKG-320-S – комплектация двумя системами намотки, включающими одинарный шпиндель и револьверную систему намотки. Револьверная намотка позволяет максимально оперативно делать замену рулона на намотке, что в разы увеличивает производительность по сравнению с работой механизма одинарного шпинделя. |
Технические характеристики ротационной высечки DKG-320-S :
|
Скорость высечки максимальная |
100 м/мин |
|
Максимальная ширина материала |
320 мм |
|
Максимальный диаметр роля на размотке |
700 мм |
|
Максимальный диаметр роля на намотке на большой роль |
700 мм |
|
Максимальный диаметр роля на намотке на роли на турельной намотке |
200 мм |
|
Максимальный диаметр роля на намотке облоя |
500 мм |
|
Габаритные размеры станка |
1800* 1100* 1800 мм |
|
Мощность главного мотора |
3 кВт |
|
Напряжение питания |
380 В, 3 фазы |
|
Минимальная ширина реза |
15 мм |
|
Вес станка |
1200 кг |
Подробные фотографии и видео работы машины DKG-320-S ротационнной высечки с турельной намоткой ...
Комплектация ротационной высекальной машины DKG-320-S с системой револьверной намотки:
a) Один вал размотки под втулку 76 мм (3’’) с раздувным зажимом втулки.
b) Измерение метров/ штук этикеток.
c) Система автоматического равнения полотна с двумя оптическими датчиками.
d) 8 ножей дисковых (с контрножами) для резки материала.
e) Тормозные муфты: одна муфта 25 Н*м + одна муфта 50 H*м.
f) В комплекте вентилятор-улитка для выдува обрезанной кромки полотна.
g) На намотке стоят два вала на турельной намотке под втулку 40 мм (1.5”) и один вал отдельно на втулку 76 мм (3’’).
|
|
|
Намотка револьверного типа обеспечивает одновременную установку новых втулок и наматывание этикеток на второй шпиндель. После того как намотка остановится, оператор может с легкостью поменять местами шпиндель и запустить новый процесс. Такое усовершенствование увеличивает в несколько раз производительность оборудования.
Для роликов с малой намоткой (термоэтикеток) ротационная высекальная машина DKG-320-S обеспечивает увеличение производительности в 2 раза по сравнению с машинами, не имеющими револьверную намотку.
Отличительные черты ротационной высечки DKG-320-S от предыдущих моделей:
* увеличена скорость работы с 70 до 100 м/мин и снижен уровень шума за счет замены цепных передач на ременные;
* размотка и намотка материала происходит в автоматическом режиме;
* произведена замена трехфазного питания на однофазное, снижено потребление электричества;
* «мягкое» натяжение материала обеспечивается регулируемой электромагнитной порошковой муфтой на валу смотки облоя;
* сокращено время смены ролей за счет того, что фиксация втулок посредством воздушно-расширяемых валов теперь производится непосредственно с пульта управления, а не накачкой воздушным пистолетом, как было ранее;
* основным новшеством стало введение револьверной намотки, обеспечивающей быструю смену готовых роликов.
Младшая модель ротационной высечки с продольной резкой и турельной намоткой
DKG-320-B представлена здесь ...
Видео работы Машины рулонной высечки и продольной резки самоклеющейся бумаги и плёнки
с турельной (револьверной) намоткой серии DKG-S
для изготовления этикеток-пустышек для этикет-пистолетов и других задач:
Ротационная высекальная машина DKG-320-S с турельной намоткой в работе на 40 мм втулку
|
Ротационная высекальная машина DKG-320-S с турельной намоткой в работе на 76 мм втулку
|
https://youtu.be/_AmWdkVLLss |
|
DKG-320-S - Машина ротационной высечки с продольной резкой и турельной намоткой.
Тест машины на заводе -1: |
|
|
|
|
|
DKG-320-S - Машина ротационной высечки с продольной резкой и турельной намоткой.
Тест машины на заводе -2: |
|
|
DKG-320-S - Машина ротационной высечки с двумя слотами высечки, с продольной резкой и турельной намоткой |
