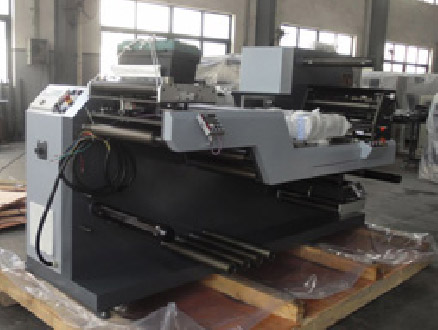

Автоматическая контрольно-инспекционная машина серии ZB-320 / ZB-450
|
Автоматическая контрольно-инспекционная машина серии ZB применяет последнюю разработку инспекционных систем BST (Германия). Оборудование может обнаружить дефектны печати, такие как отсутствие метки, цветовое различие, не совмещение цветов и царапины на этикетках и другие механические повреждения и технологическую грязь.
Эта инспекционная машина оборудуется в линию с двумя валами намотки, и две системы равнения полотна BST для размотки и секции продольной резки. Инспецкионная машина обладает высокой производительной скоростью, длительным сроком службы, простои в эксплуатации. Машина ориентирована на конечное качество готовой продукции на выходе.
|
|
|
Система инспекции BST (Германия) |
Основные технические характеристики оборудования:
|
Максимальная скорость перемотки с инспекцией, м/мин |
160 |
|
Максимальная ширина полотна, мм |
320 / 420 |
|
Максимальный диаметр роля размотки, мм |
650 |
|
Максимальный диаметр роля намотки, мм |
650 |
|
Ширина реза, мм |
20-300 |
|
Общая мощность, кВт |
5 |
|
Напряжение сети |
380 В/50 Гц |
|
Общий вес, кг |
1450 |
|
Габариты (ДхШхВ), м |
2,85х1,0х1,5 |
Основные узлы оборудования:
|
|
|
|
|
|
Операционный стол |
Секция продольной резки |
Система равнения полотна BST на входе |
Система равнения полотна BST перед секцией продольной резки |
Основные параметры и условия эксплуатации сканирующего устройства:
|
Камера |
LCCD ч/б или цветная камера |
Минимальный размер дефектов |
0,05 мм2 |
Рабочая температура |
0-40 С |
|
Ширина обрабатываемого материала |
Макс. 320 мм |
Обрабатываемый материал |
Прозрачные и светоотражающие материалы |
Влажность воздуха |
20%- 80% |
|
Отклонение осевого разрешения |
Макс. 0,07 мм |
Обмен информации |
Встроенный аналоговый регулятор |
Без конденсата |
|
|
При скорости до 100 м/мин Отклонение разрешения до 0,07 мм |
Питание |
90-132В,50/60 Гц 400А для ч/б камеры
|
Температура хранения |
-1 -+55 С |
|
|
При скорости до 300 м/мин Отклонение разрешения до 0,3 мм |
|
198-264В, 50-60 Гц 400А для цветной камеры |
|
|
|
Типичные виды опознаваемых системой дефектов:
|
Недостающий текст |
|
Замятый или сморщенный материал |
||
|
Брызги краски, грязь |
|
|
|
Отклонение по цвету |
|
Отклонение в совмещении цветов |
Непропечатки из за загрязнения печатных форм |
|||
|
Пятна и лишние элементы на изображении |
|
Остаток облоя |
||
