Принципы работы фрикционных (скользящих) валов намотки

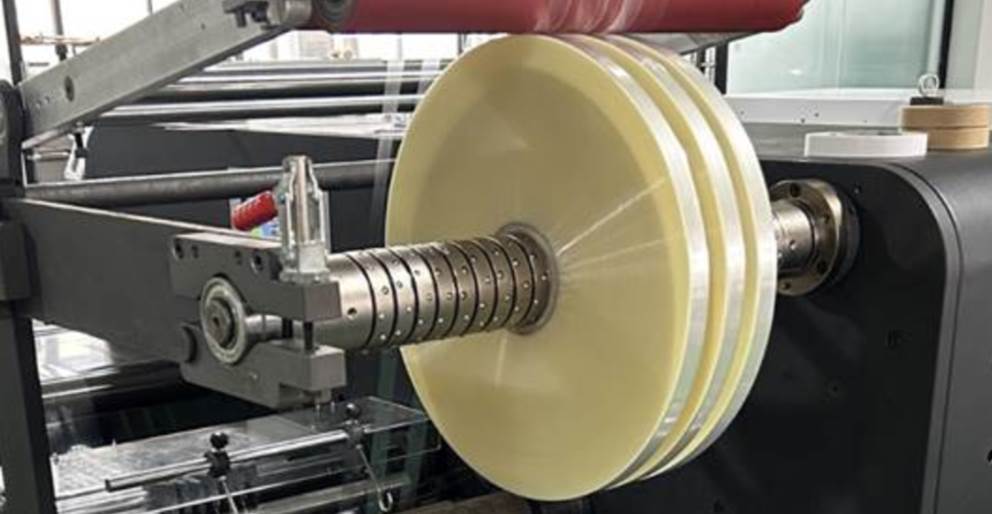

Скользящий вал, также известный как фрикционный вал. Нанесенный на намоточный вал продольной машины, он также используется для размотки в особых случаях. Цель состоит в том, чтобы использовать принцип скольжения каждого контактного кольца на скользящем валу для обеспечения того, чтобы несколько рулонов материала на валу всегда поддерживали постоянное натяжение при намотке и разматывании.

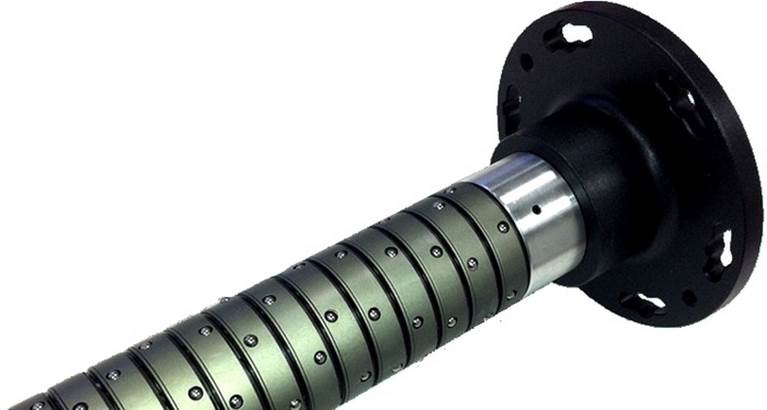

Скользящий (фрикционный) вал имеет специальную конструкцию, состоящую из множества скользящих колец, которые позволяют преодолеть вышеуказанные явления. Во время работы контактное кольцо регулируется для проскальзывания с определенным значением момента проскальзывания (крутящего момента), и величина проскальзывания точно компенсирует возникающую разницу скоростей, тем самым точно контролируя натяжение каждого рулона материала, обеспечивая намотку с постоянным натяжением и гарантируя качество намотки.
С совершенствованием технологий к гибкой упаковочной продукции предъявляются все более высокие требования. Требуется, чтобы удлинение (растяжение) пленки было меньше, а аккуратность торцевой поверхности намотки была выше, что предъявляет более высокие требования к контролю натяжения материала пленки. Точность регулирования натяжения намоточного вала напрямую определяет удлинение (растяжение) разрезаемого материала и аккуратность торцевой поверхности, поэтому необходимо использовать скользящий (фрикционный) вал.
Использование скользящего (фрикционного) вала позволяет повысить скорость, точность намотки, уровень автоматизации, время подготовки и упростить работу машины для продольной резки (бобинорезальной машины). Использование скользящих валов снижает сложность намотки, особенно для различных тонких материалов из литого полиэстера с низкой прочностью на растяжение и большими погрешностями по толщине. Применение в намотке скользящего вала значительно повышает уровень качества и снижает количество брака при производстве. Ось скольжения широко используется в пластиковых пленках (включая электронику, конденсаторы, пленки для аккумуляторных батарей, пищевые пленки, упаковку и композитные пленки).; Металлическая фольга (медная фольга, алюминиевая фольга и т.д.); Рулон бумаги; Резка и намотка листовых и рулонных материалов из ПВХ. В настоящее время она постоянно распространяется на другие области, отрасли промышленности, а также на резку и намотку других специальных материалов.
Центральная ось скольжения под давлением ( Center pressure slip axis ).
Это скользящий вал с регулируемым натяжением, и скользящее (фрикционное) кольцо скользит независимо. Управляемый системой натяжения, сжатый воздух с определенным давлением подается на сердечник вала для создания крутящего момента трения между фрикционным элементом и контактным кольцом, что обеспечивает намотку с постоянным натяжением. Он может применяться в диапазоне от чрезвычайно низкого до максимального натяжения, подходит для высокоскоростной обработки с большой погрешностью по толщине материала, многоступенчатого контроля натяжения, высокой точности контроля натяжения и требований к аккуратной торцевой намотке. Наиболее подходит для использования в бобинорезальных машинах с двумя намоточными валами.

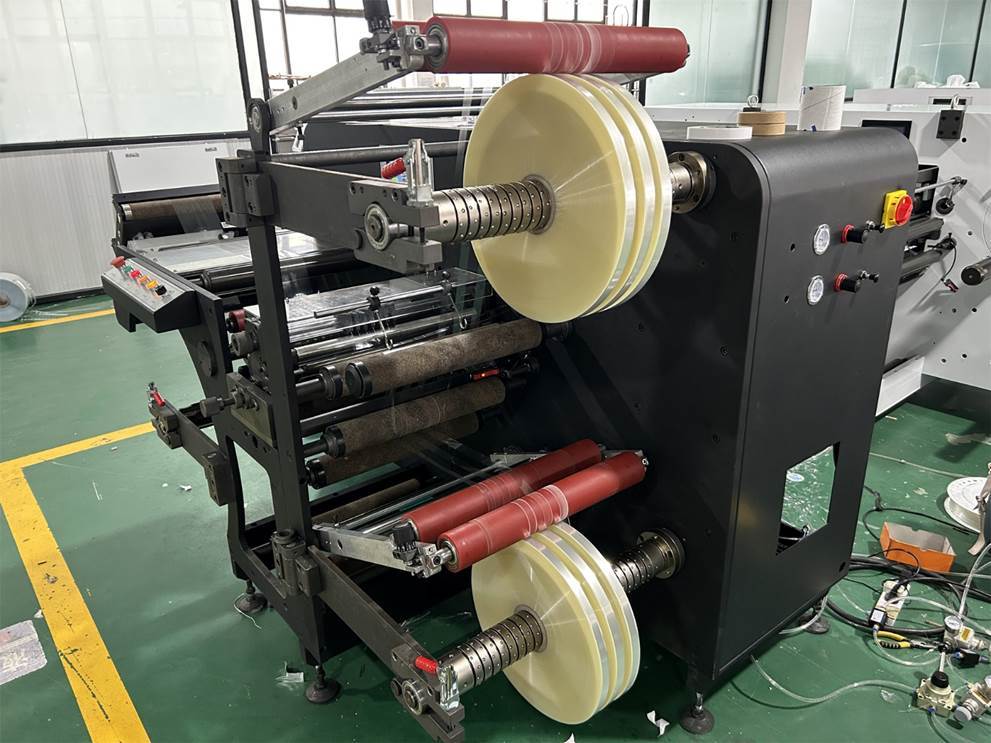

Подробные фотографии и видео работы скоростной бобинорезальной машины
в комплекте с фрикционными валами на намотке смотрите здесь …
Видео работы бобинорезки с фрикционными валами :
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Видео описание работы фрикционного вала ...
Ещё один вариант объяснения по фрикционным валам :
|
Что такое – фрикционный вал : Это необходимая оснастка на бобинорезальной машине, которая обеспечивает равномерную намотку и размотку материала за счет фрикционных колец.
Для чего он используется на бобинорезке : Для устранения дефекта неравномерности натяжения на бобинорезательных машинах при перемотке и одновременной резке рулонного материала на ручьи.
Преимущества фрикционных валов : · Точность. Применение фрикционного вала обеспечивает ровность намотки рулона по ширине в зависимости от плотности материала и скорости движения полотна. · Равномерность натяжения. Фрикционный вал гарантирует равномерность натяжения внутри нарезаемого рулона. · Высокое качество. Функция автоматической подачи сжатого воздуха внутри фрикционного вала способствует автоматическому торможению дисков, благодаря чему обеспечивается высокое качество намотки и конечной резки материала.
|
|
|
Наиболее часто валы намотки с фрикционными кольцами используются ведущими производителями в процессе сборки, а затем и выпуска нового бобинорезательного оборудования. Также их установка возможна при бобинорезательного оборудования, что позволит значительно повысить качество намотки, сократить затраты на запасные части и расходные материалы. Как правило, в качестве рабочего материала используются такие полимерные гибкие материалы, как бумага, пленка, скотч, фольга и т.д. Такого типа валы имеют специальную конструкцию, предусматривающую возможность установки фрикционных колец, компенсирующих разницу в толщине рабочего материала при намотке, и наматывающих независимо друг от друга узкого формата роли. Фрикционные кольца используются совместно с намоточными валами в случаях, когда требуется установка большого количества шпуль на один вал. Сами валы представляют собой цилиндры и выдвигающиеся под воздействием сжатого воздуха элементы, благодаря чему обеспечивается надежная фиксация втулки. При этом, в отличие от стандартного типа валов, в данном случае фрикционные кольца зажимаются посредством не выдвижного элемента, а бокового прижима. |
|
