Узкорулонная инспекционная и контрольно-счётную машина
EM-Speed ( скорость резки до 300 м/мин ) с системой продольной резки
и турельной намоткой
Узкорулонная скоростная инспекционная и контрольно-счётная машина EM-Speed предназначена для инспектирования запечатанной продукции и нарезки на узкие ролики самоклеющейся бумаги, крафт-бумаги, бумажного полотна, ПВХ пленки, изоляционного и других материалов.
Основные технические параметры скоростных инспекционных машин EM-Speed:
|
|
EM-370-S |
EM-450-S |
|
|
Максимальная ширина полотна |
370 мм |
450 мм |
|
|
Скорость резки |
до 300 м/мин |
||
|
Максимальный диаметр роля размотки |
800 мм |
||
|
Максимальный диаметр роля намотки |
800 мм |
||
|
Максимальный диаметр роля турельной намотки |
450 мм |
||
|
Минимальная ширина реза |
15 мм |
||
|
Общая потребляемая мощность |
11 кВт |
||
|
Общие размеры |
3,1 х 1,35 х 1,38 м |
||
|
Вес |
1800 кг |
2000 кг |
|
Модели инспекционных машин EM-370-Speed и EM-450-Speed отличаются повышенной скоростью резки до 300 мм и системой равнения полотна поворотного типа.
 |
||
|

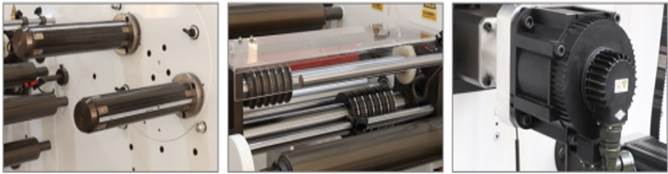

Турельная намотка |
Система дисковой продольной резки инспектируемого материал (опция - лезвийные ножи) |
Сервопривод |
Узкорулонная скоростная инспекционная и контрольно-счётная машина EM-Speed –серии позволяет контролировать все типы перематываемых этикеток, включая все типы нумерации и кодов, качество печати и другое: неправильная нумерация, пустой номер, двойной номер (нумерация) или другие виды неверной нумерации.
Машина может своевременно информировать и контролировать дефекты для ручной корректировки согласно дизайну, чертежу этикетки. Результаты контроля и рисунки браков можно сохранять в базе данных машины, которые далее можно использовать в работе. Записи ошибок этикеток в базе данных машины, которые можно вывести на экран, является удобной возможностью для проверки повторений ошибок и сбора статистики.
Стандарты распознаваемых инспекционной машиной кодировок:
- баркоды (Barcode) ： Code128 , ITF25, EAN13, Code39, EAN8, UPCA, UPCE, UCC/EAN-128, CODABAR и т.д.
- 2D code： QR, DM, PDF417
Размеры минимальные распознаваемый кодировок:
- баркоды (Barcode) ： толщина линий ≥ 0.3 мм
- 2D code ： 8 мм * 8 мм (минимальная ширина и высота элемента ≥ 0.3 мм )
Система проверки наличия в материале полос защиты от подделок (как на банкнотах).
Проверяемые правила в напечатанных кодах:
последовательность кода, струйный код, связанный код;
Проверяемые дефекты кода: неправильный код, повторение, отсутствие, плохо пропечатанный код.
Видео работы узкорулонной инспекционной машины серии EM-Speed:
|
С турельной намоткой |
Со стандратной намоткой |
Схема строения узкорулонной инспекционной машины серии EM-Speed:
|
1 – роль материала на размотке; 2 - система равнения края полотна поворотного типа (каретка); 3 – стол визуального просмотра полотна; 4 – система видеоконтроля качества печати (опция); 5 – вал натяжения полотна; |
6 – система продольной резки материала дисковыми ножами; 7 - пульт управления бобинорезкой; 8 – верхний роль материала на турельной намотке; 9 – нижний роль материала на намотке – диаметр намотки на него = диаметру роля на размотке. |
