DK-370-S и DK-450-S - узкорулонная скоростная бобинорезальная машина ( скорость резки до 350 метров в минуту )

DK-370-Speed и DK-450-Speed - узкорулонная скоростная бобинорезальная машина
( скорость резки до 350 метров в минуту )

Узкорулонная скоростная бобинорезка серии DK-Speed предназначена для резки самоклеющейся бумаги, крафт-бумаги, бумажного полотна, ПВХ пленки, изоляционного и других материалов. Бобинорезка сконструирована для резки широкого полотна материала на узкие ролики.

Модели DK-370-Speed и DK-450-Speed отличаются повышенной скоростью резки до 350 мм и системой равнения полотна поворотного типа.

Основные технические параметры скоростных бобинорезок DK-Speed:

	DK-370-Speed	DK-450-Speed
Максимальная ширина полотна	370 мм	450 мм
Скорость резания	до 350 м/мин
Максимальный диаметр роля размотки	800 мм
Максимальный диаметр роля намотки	800 мм
Максимальный диаметр роля турельной намотки	450 мм
Минимальная ширина реза	15 мм
Точность резания	0,1 мм
Общая потребляемая мощность бобинорезки	11 кВт
Общие размеры бобинорезки	2,3 х 1,35 х 1,35 м
Вес бобинорезки	1300 кг	1500 кг

Видео работы бобинорезальной машины DK-370-S смотрите здесь :

https://youtu.be/p5IjE7Gx6Sg

https://youtu.be/7cnma5xO-LY

https://youtu.be/23Cub95vciA

Основные функции бобинорезки: скорость задается частотным преобразователем, автоматический подсчет метров, автоматическая остановка при достижении заданной длины, система размотки и намотки способна автоматически считывать натяжение полотна с возможностью корректировки натяжения с ПУ.

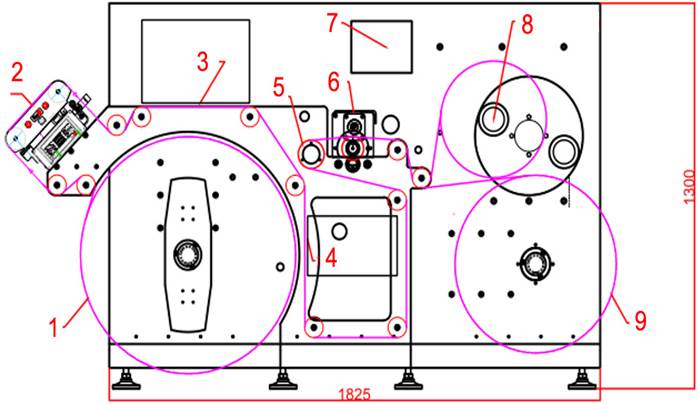

Схема строения узкорулонной бобинорезальной машины DK-370-S / DK-450-S:

DK-370-S и DK-450-S - узкорулонная скоростная бобинорезальная машина ( скорость резки до 350 метров в минуту ). Фотография 3.

1 – роль материала на размотке;

2 - система равнения края полотна поворотного типа (каретка);

3 – стол визуального просмотра полотна;

4 – система видеоконтроля качества печати (опция);

5 – вал натяжения полотна;

6 – система продольной резки материала дисковыми ножами;

7 - пульт управления бобинорезкой;

8 – верхний роль материала на турельной намотке;

9 – нижний роль материала на намотке – диаметр намотки на него = диаметру роля на размотке = 800 мм.

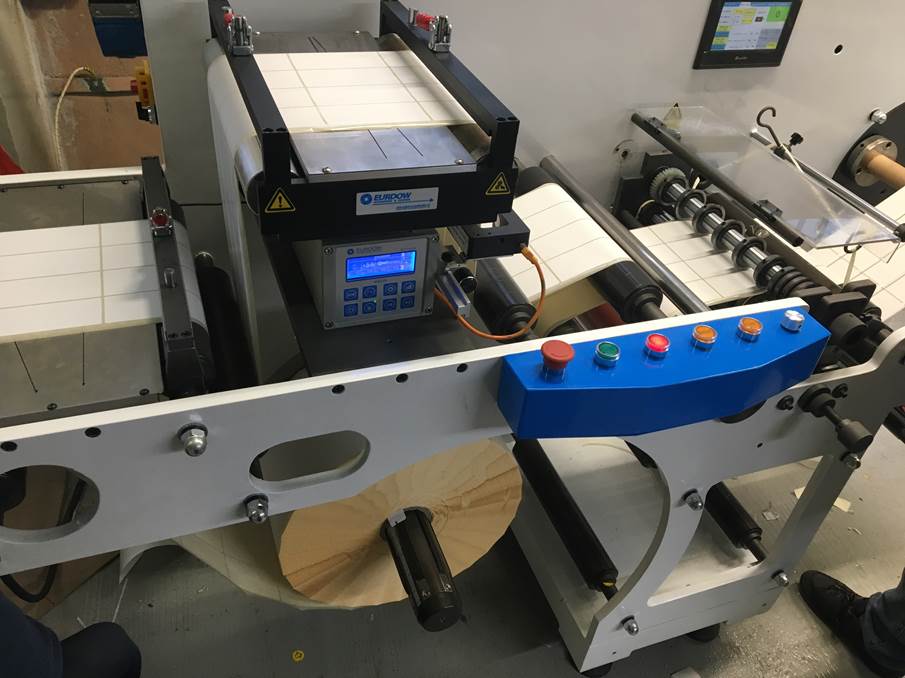

DK-370-S и DK-450-S - узкорулонная скоростная бобинорезальная машина ( скорость резки до 350 метров в минуту ). Фотография 4.

DK-370-S и DK-450-S - узкорулонная скоростная бобинорезальная машина ( скорость резки до 350 метров в минуту ). Фотография 15
