Скоростные бобинорезальные машины DK-370-Speed и DK-450-Speed
( скорость резки до 300 м/мин )
Узкорулонная скоростная бобинорезка серии DK-Speed предназначена для резки самоклеющейся бумаги, крафт-бумаги, бумажного полотна, ПВХ пленки, изоляционного и других материалов. Бобинорезка сконструирована для резки широкого полотна материала на узкие ролики.
Модели DK-370-Speed и DK-450-Speed отличаются повышенной скоростью резки до 350 мм и системой равнения полотна поворотного типа.
Основные технические параметры скоростных бобинорезок DK-370-Speed и DK-450-Speed:
|
|
370 |
450 |
|
|
Максимальная ширина полотна |
370 мм |
450 мм |
|
|
Скорость резания |
до 300 м/мин (зависит от материала) |
||
|
Максимальный диаметр роля размотки |
800 мм |
||
|
Максимальный диаметр роля намотки |
600 мм (под заказ до 800 мм) |
||
|
Максимальный диаметр роля турельной намотки |
450 мм |
||
|
Минимальная ширина реза |
20 мм |
||
|
Точность резания |
0,1 мм |
||
|
Общая потребляемая мощность |
11 кВт |
||
|
Общие размеры |
2,3 х 1,35 х 1,35 м |
||
|
Вес |
1300 кг |
1500 кг |
|
Основные функции бобинорезки: скорость задается частотным преобразователем, автоматический подсчет метров, автоматическая остановка при достижении заданной длины, система размотки и намотки способна автоматически считывать натяжение полотна с возможностью корректировки натяжения с ПУ.
|

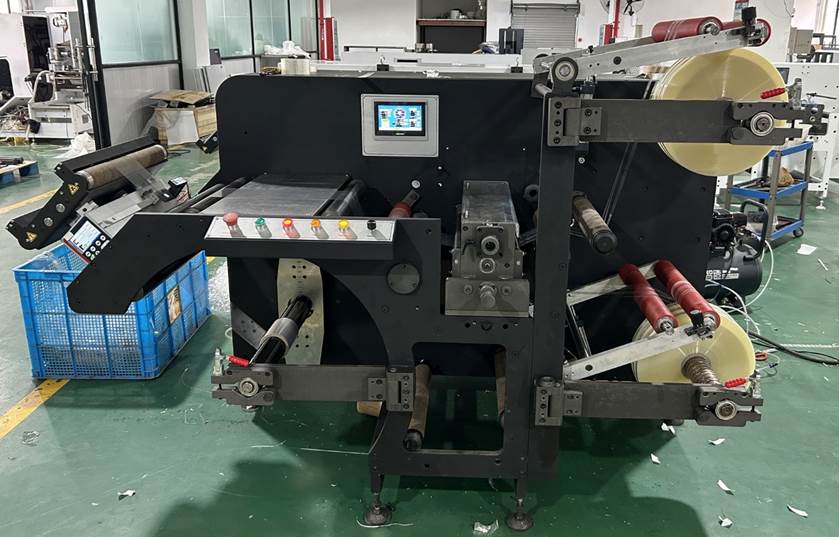

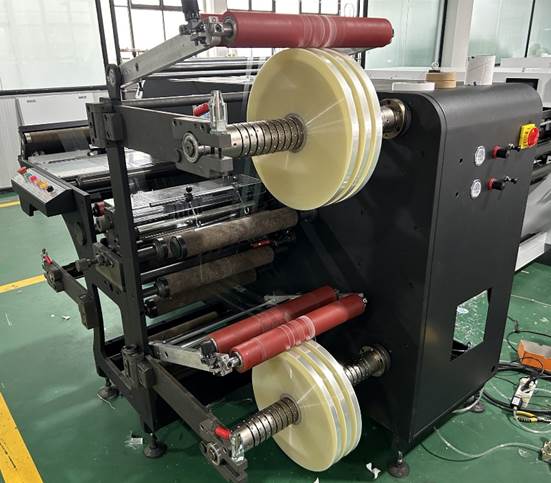

Версия бобинорезальной машины с турельной намоткой |

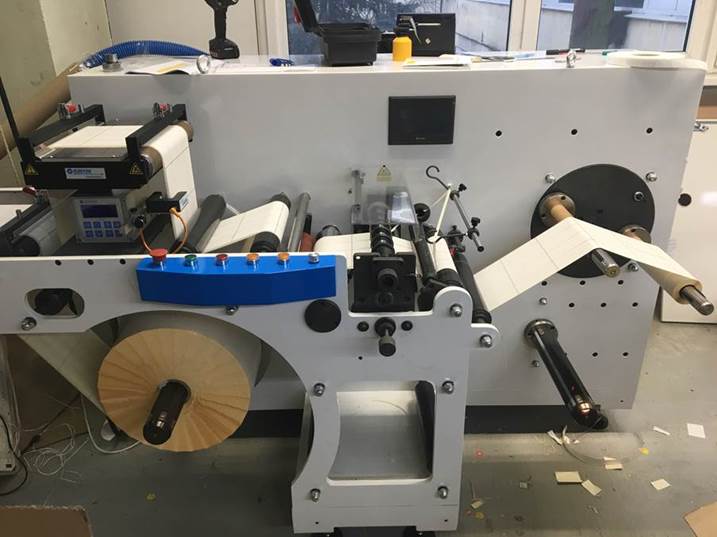

Версия бобинорезальной машины с обычной намоткой |
|
|
|
Подробные фотографии бобинорезальной машины DK-450-Speed с фрикционными валами
смотрите
здесь …
Подробное описание целей использования и конструкции фрикционных валов
смотрите
здесь …
Видео работы бобинорезки DK-Speed смотрите здесь :
|
Работа бобинорезальной машины DK-Speed серии со стандартной намоткой : |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Работа бобинорезальной машины DK-Speed серии с турельной намоткой : |
||

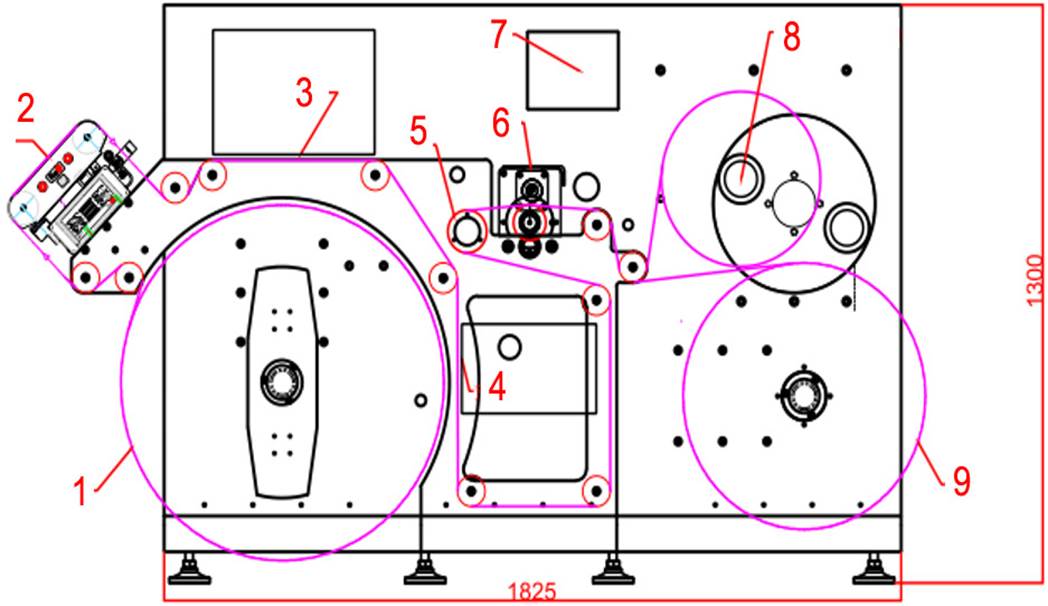

Схема построения узкорулонной бобинорезки серии DK-Speed с турельной намоткой:
|
1 – роль материала на размотке; 2 – система равнения края полотна поворотного типа (каретка); 3 – стол визуального просмотра полотна; 4 – система видеоконтроля качества печати (опция); 5 – вал натяжения полотна; |
6 – система продольной резки материала дисковыми ножами; 7 – пульт управления бобинорезкой; 8 – верхний роль материала на турельной намотке; 9 – нижний роль материала на намотке – диаметр намотки на него = диаметру роля на размотке. |
Старую версию страницы смотрите здесь …
