Бобинорезательная машина горизонтального контактного типа
для нарезки узких роликов шириной от 5-10 мм серий BFQ и BFQ-speed
Бобинорезальные машины ( бобинорезки ) горизонтального типа серий BFQ и BFQ-speed предназначена для резки различных материалов: бумага (10-300 гр), ламинированная бумага, кассовая лента (бумага), ОПП и PET пленок, алюминиевой фольги и других материалов на ширину ролей от 5-10 мм.
Бобинорезательная машина горизонтального контактного типа
серии BFQ
Технические характеристики бобинорезок серии BFQ:
|
Модель |
BFQ-1600-speed |
BFQ1300-speed |
BFQ-700 |
BFQ-1100 |
BFQ-1300 |
|
Максимальная
ширина реза |
1600 мм |
1300 мм |
700 мм |
1100 мм |
1300 мм |
|
Материалы: бумага и другие |
бумага : 35 -
450 грамм/ метр2 плёнки : от 0.01
мм (от 10 микрон) |
||||
|
Максим. диаметр размотки |
800 - 1200 мм ( диаметр размотки максимальный можно увеличить ) |
||||
|
Максим. диаметр намотки |
до 500 - 800 мм ( зависит от ширины реза, свойств материала и
комплектация) |
||||
|
Диаметры валов под втулки на намотке /размотке |
Пневмовалы под втулки 76 мм |
||||
|
Количество валов
намотки |
2 |
||||
|
Точность резки |
± 0,2 мм |
||||
|
Скорость работы
|
10 - 300
м/мин (Скорость резки зависит от материала) |
10 - 200 м/мин (Скорость резки
зависит от материала) |
|||
|
Мощность |
20 кВт |
6 кВт |
6.5 кВт |
7 кВт |
|
|
Сила тормозных муфт |
200 Н * м |
100 Н * м |
|||
Горизонтальные бобинорезальные машины серии BFQ со скоростью резки до 200 м/мин
Горизонтальные бобинорезальные машины серии BFQ-speed со скоростью резки до 300 м/мин
Видео работы бобинорезальной машины с контактной намоткой
для нарезки узких ролей с шириной реза от 5 мм серии BFQ :
Особенности бобинорезок серии BFQ:
1. Автоматически поддерживается постоянное натяжение, контактная намотка.
2. Частотное управление главным двигателем дает ровную и стабильную работу.
3. Есть функция подсчета метража и сигнализации.
4. Пневмовалы (2 шт.) на намотке, легкая загрузка и выгрузка.
5. Автоматический контроль за равнением края полотна на размотке.
6. Система удаления отрезанной кромки.
7. Автоматическая загрузка рулонов на размотке (пневматика).

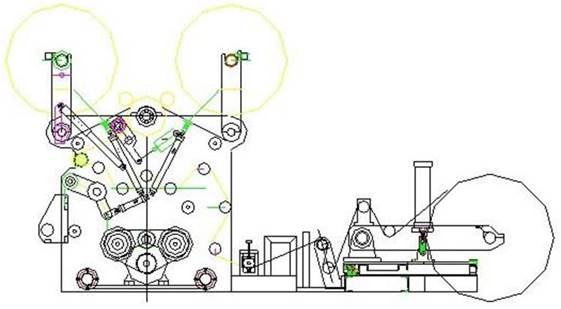

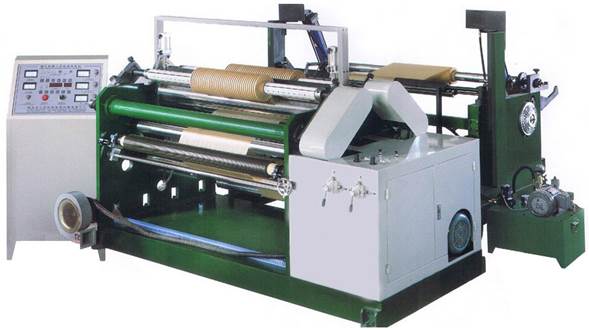

Схема контактной горизонтальной бобинорезки серии BFQ:

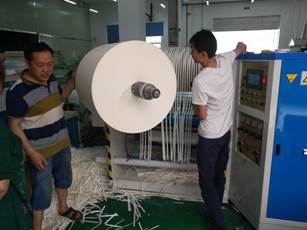

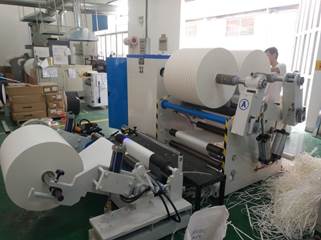

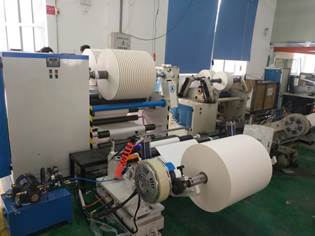

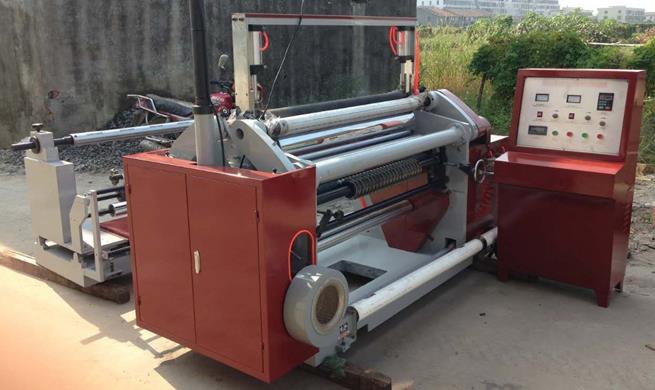

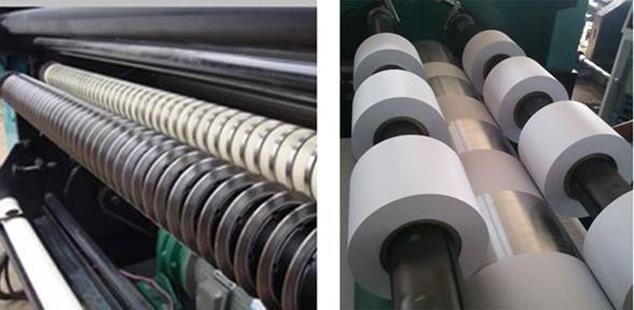

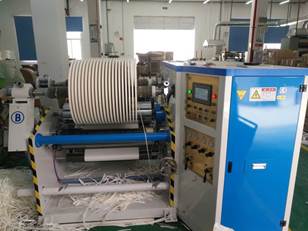

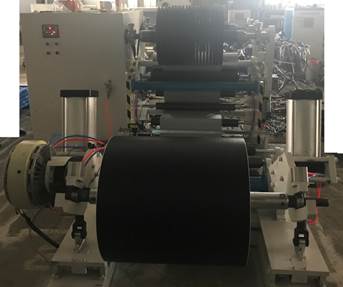

Фотографии бобинорезки BFQ-speed (до 300 м/мин)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Видео работы бобинорезки BFQ- speed (до 300 м/мин) здесь:

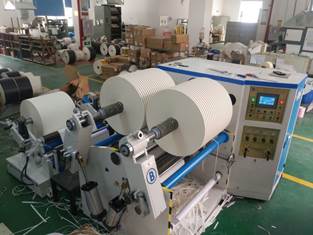

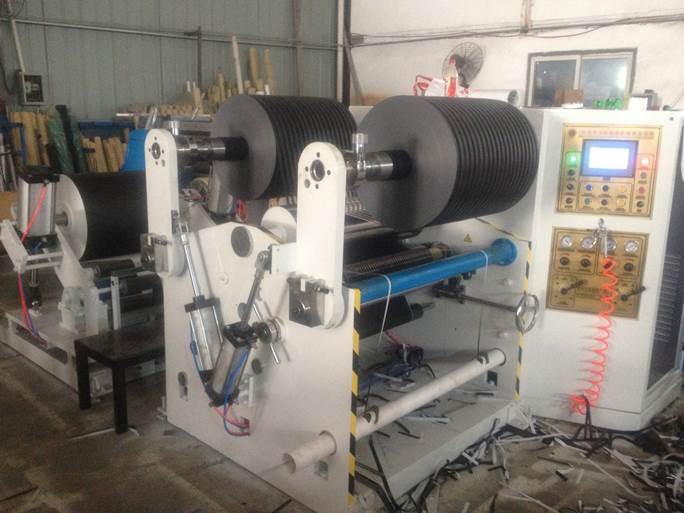

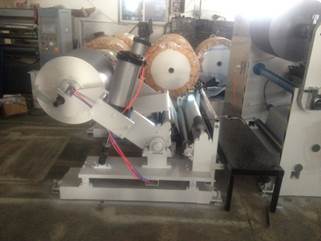

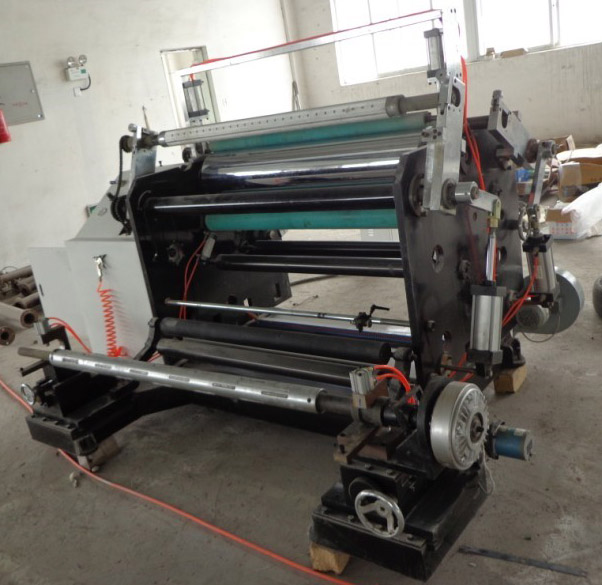

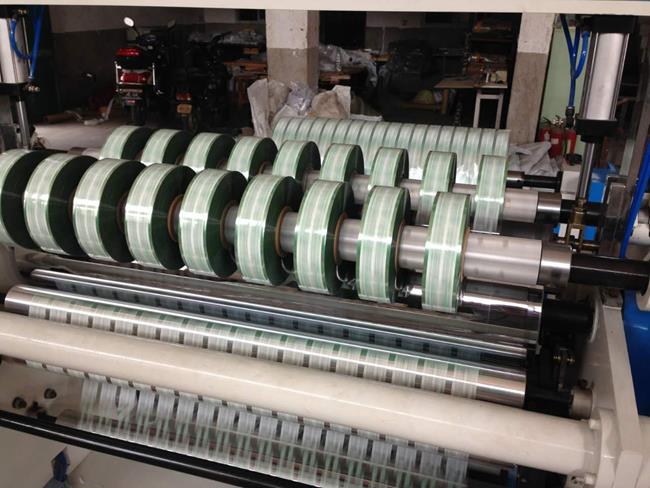

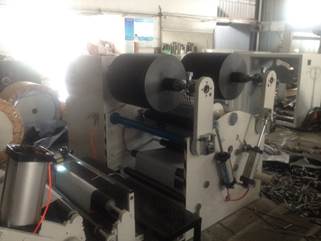

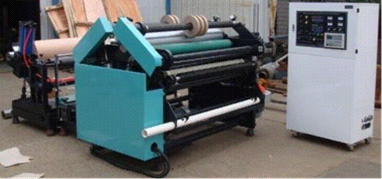

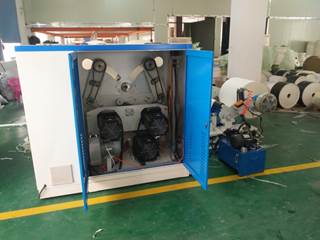

Фотографии бобинорезки BFQ (до 180 м/мин)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Видео работы бобинорезки BFQ (до 180 м/мин) здесь:
Описание конструкции бобинорезки серии BFQ:
1. Размотка
1,1 литьевая станина
1,2 Пневматическая автоматическая загрузка (компоненты Тайвань)
1,3 10 кг магнитная тормозная муфта и автоматический контроль.
1,4 Пневмовал 76 мм
1,5 Передаточный вал: алюминиевый с обработкой по балансировке.
(￠90×1150mm)
1,6 Положение рулона может регулироваться вправо-влево вручную
1,7 Пневмо-гидравлическая система равнения края полотна. Точность равнения края ± 2 мм
2. Используется высококачественная сталь, профиль 60.
Бесшовные трубы.
2,1 Привод и трансмиссия
- использование двигателя и редуктора скорости
- использование инвертора и двигателя мощностью 5,5 кВт.
- Трансмиссия: сочетание шестеренок и цепей
- Приводной вал: алюминиевый с активной балансировкой. Алюминиевый приводной вал: диам.120х1150мм
2,2 Устройство тяги
- Структура: активная тяга, ручной прижим
Прижим: контролируется цилиндром диам. 63 х 30 мм
Прижимной вал: резиновый вал (диам. 120 мм х 1150 мм)
- Активный вал: хромированный стальной вал (диам. 150 мм х 1150 мм)
- Тип привода: главный трансмиссионный вал приводится главным двигателем и активная тяга приводится главным валом.
2,3 Устройство продольной резки
- дисковые и лезвийные ножи резки
- вал для верхних ножей: пустой стальной вал
- верхний дисковый нож: может свободно регулироваться
- вал для нижних ножей: стальной вал
- нижний дисковый нож: может регулироваться втулками
- Точность резки: ± 0,2 мм
3. Устройство намотки
- Структура: намотка на два пневмовала
- пневмовалы (диам. 74 мм х 1150 мм)
- Магнитные порошковые муфты (5 кг силы). Диаметр намотки: 600 мм максимум
- Структура намотки: фиксация втулки на пневмовале с прижимом на вал.
4. Устройство края полотна
- труба + выдув
- Главный двигатель: моментный 0,55 кВт
5. Управление
- Состоит из контроля за главным двигателем, натяжением и другими параметрами.
- Контроль за главным двигателем: включает в себя контроль за главным двигателем и пультом
- Контроль натяжения: натяжение размотки, натяжение намотки, скорости.
- электронный счетчик, остановка по сигналу, автоматический подсчет длины.
6. Электропитание: трехфазное, 4-проводное: 380 В 50 Гц.
+ давление сжатого воздуха.
Комплектация
бобинорезки BFQ-1100:
|
Описание |
Спецификац. |
Кол-во |
|
Вал намотки |
3” |
2 шт. |
|
Пневмовал размотки |
3” |
1 шт. |
|
Механический вал |
3” |
1 шт. |
|
Дисковые ножи |
|
10 компл. |
|
Дисковый нож без держателей |
|
10 шт. |
|
Держатель лезвийного
ножа |
|
10 шт. |
|
Лезвия |
|
200 шт. |
+ ящик с инструментом.
Старая версия описания бобинорезки BFQ-серии ...
