Скоростная бобинорезальная машина серии BFQ-speed для нарезки ролей
со скоростью до 300 м/мин на ширину от 10 мм
|
|
|
Горизонтальные бобинорезальные машины контактного типа серий BFQ -300 предназначена для резки различных материалов: бумага (10-300 гр), ламинированная бумага, кассовая лента (бумага), PP, BOPP, PE и PET пленок, алюминиевой фольги и других материалов на ширину ролей от 5-10 мм. Для пневматического ножа минимальная ширина реза 20 мм.
Технические характеристики бобинорезок серии BFQ -speed:
|
Модель |
BFQ-1300 -speed |
BFQ-1600 -speed |
|
Максимальная ширина реза |
1300 мм |
1600 мм |
|
Скорость перемотки макс. |
300 м/мин |
|
|
Максим. Диаметр размотки |
1200 мм ( другие диаметры под заказ ) |
1000 мм ( другие диаметры под заказ ) |
|
Максим. Диаметр намотки |
800 мм ( зависит от ширины реза и свойств материала ) |
650 мм ( зависит от ширины реза и свойств материала ) |
|
Диаметры валов под втулки на намотке /размотке |
Пневмовалы под втулки 76 мм |
|
|
Количество валов намотки |
2 (может наматывать на один вал) |
|
|
Минимальная ширина резки |
10 мм |
|
|
Минимальная толщина материала |
Плёнка от 12 мкм, бумага от 20 грамм |
|
|
Точность контроль кромки полотна при резке |
± 0,3 мм |
|
|
Мощность |
20 кВт |
|
Особенности бобинорезок серии BFQ -speed:
|
1. Автоматически поддерживается постоянное натяжение, контактная намотка. 2. Частотное управление главным двигателем дает ровную и стабильную работу. 3. Есть функция подсчета метража и сигнализации. 4. Пневмовалы (2 шт.) на намотке, легкая загрузка и выгрузка. 5. Автоматический контроль за равнением края полотна на размотке. 6. Система удаления края полотна. 7. Автоматическая загрузка рулонов на размотке (пневматика). |
|
Видео работы бобинорезки BFQ –speed здесь:
|
|
|
Опции на бобинорезальную машину BFQ -speed – бобинорезка
|
Пневматический подъёмник тяжёлых ролей на размотке материала |

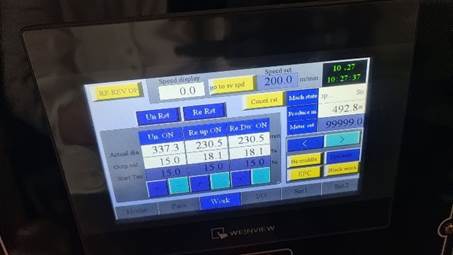

Контроллер Siements + Cенсорный пульт управления к нему |
|
|
|
|
Фрикционные валы намотки материала |
|
|
|

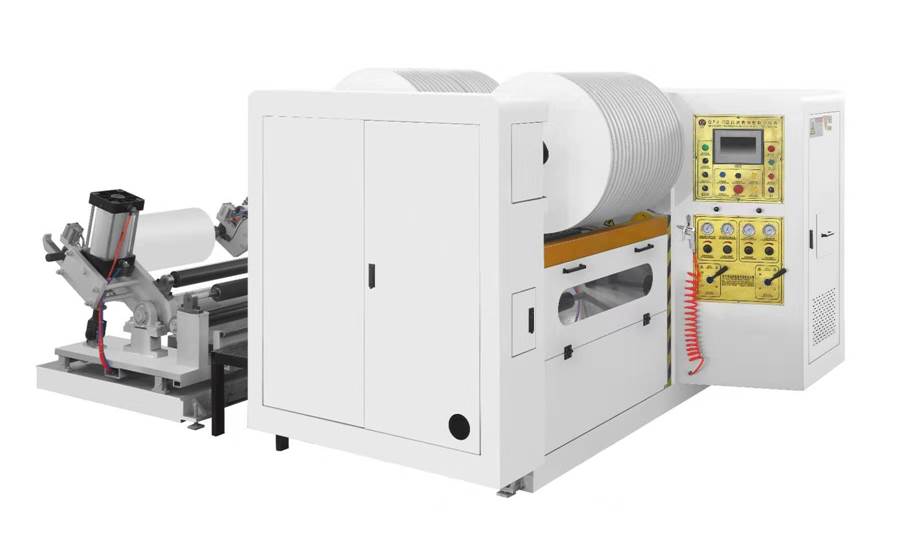

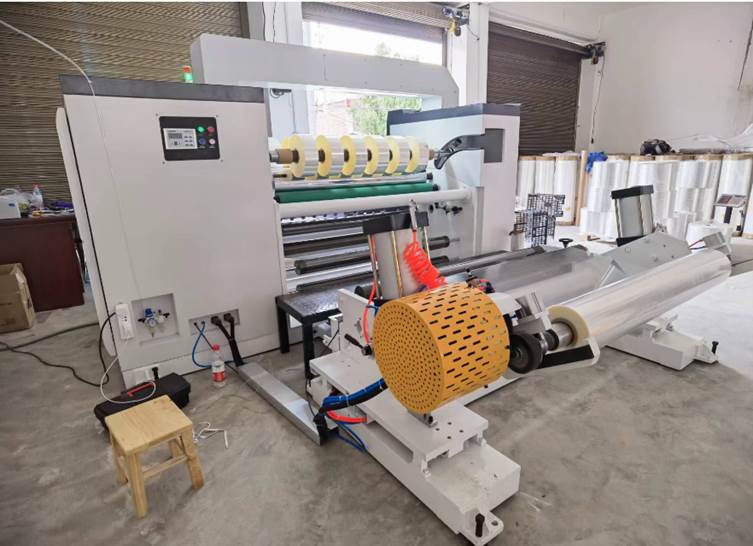

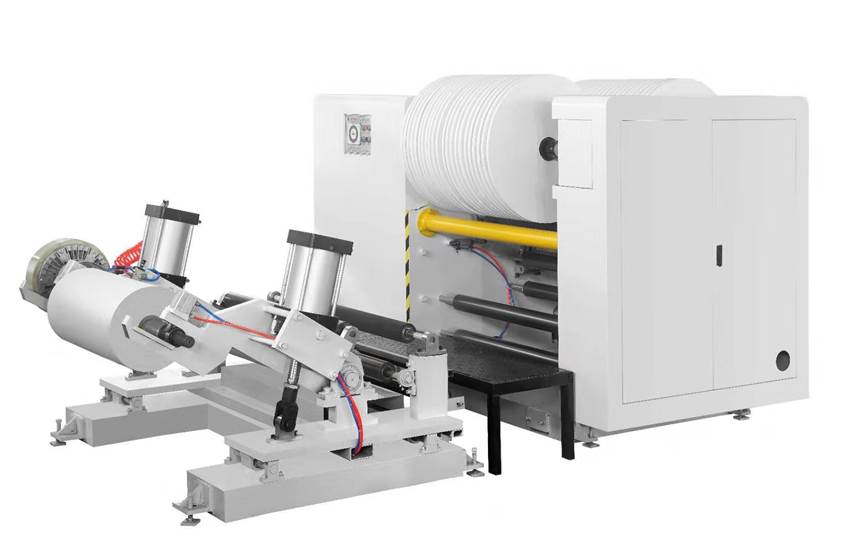

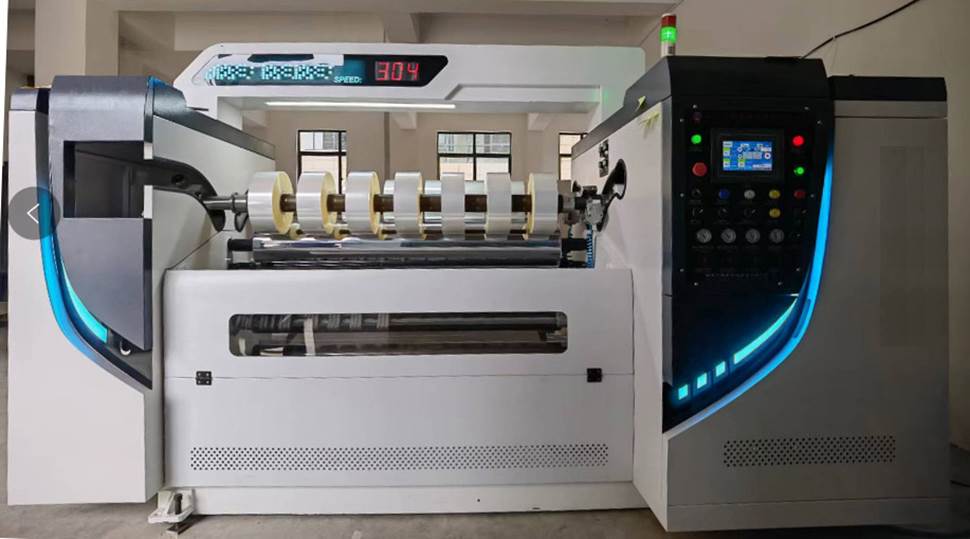

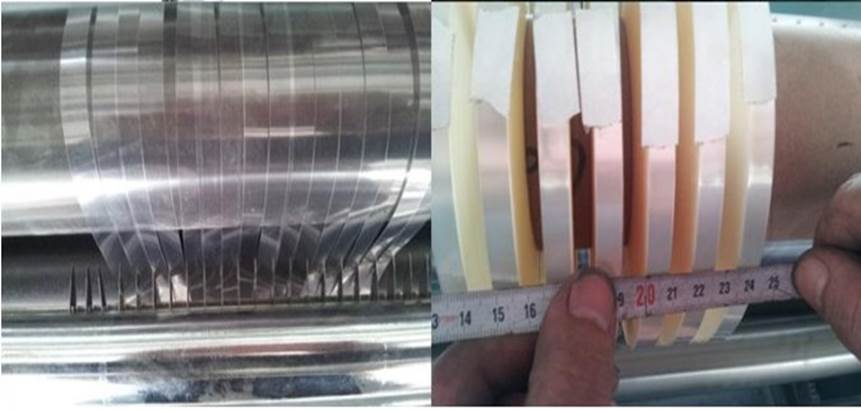

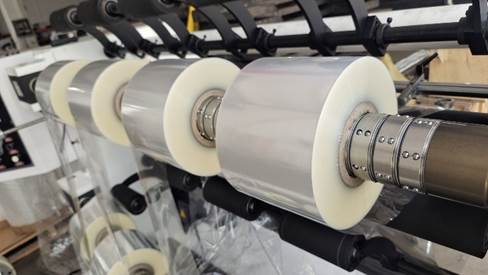

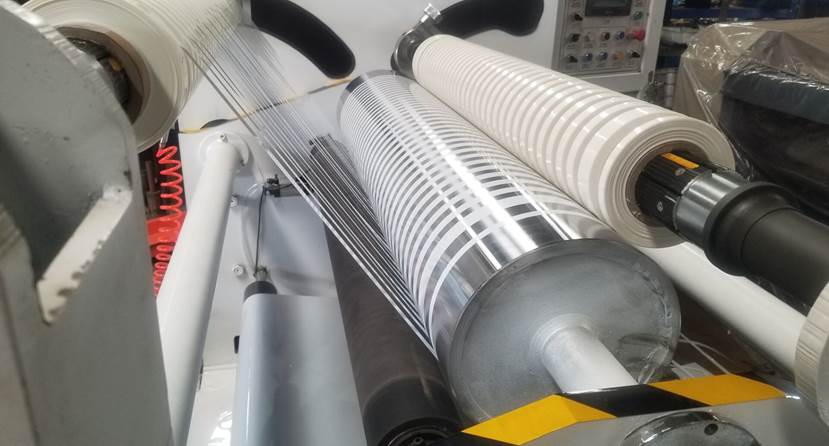

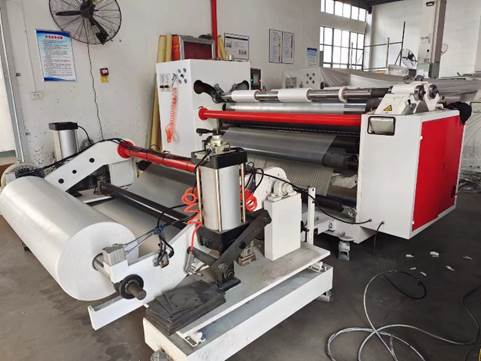

Фотографии бобинорезки BFQ-speed

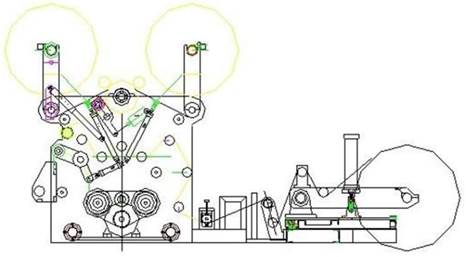

Описание конструкции бобинорезки серии BFQ-speed:

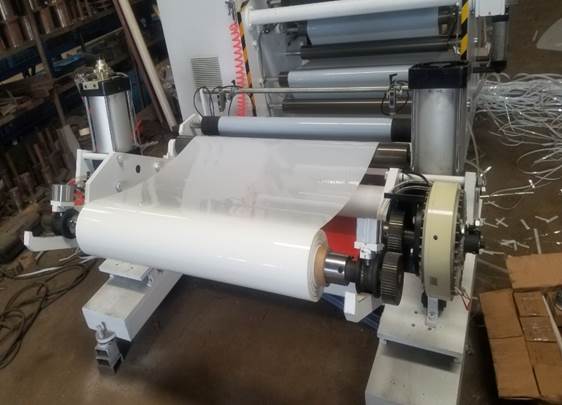

1. Размотка
1,1 литьевая станина
1,2 Пневматическая автоматическая загрузка
1,3 20 кг магнитная тормозная муфта и автоматический контроль.
1,4 Пневмовал 76 мм
1,5 Передаточный вал: алюминиевый с обработкой по балансировке.
1,6 Положение рулона может регулироваться вправо-влево вручную
1,7 Система равнения края полотна с японским мотором и линейными направляющими. Точность равнения края ± 0.3 мм
2. Используется высококачественная сталь, профиль 60.
Бесшовные трубы.
2,1 Привод и трансмиссия
- использование двигателя и редуктора скорости
- использование инвертора и двигателя мощностью 5,5 кВт.
- Трансмиссия: сочетание шестеренок и цепей
- Приводной вал: алюминиевый с активной балансировкой. Алюминиевый приводной вал
2,2 Устройство тяги
- Структура: активная тяга, ручной прижим
Прижим: контролируется цилиндром диам. 63 х 30 мм
Прижимной вал: резиновый вал (диам. 120 мм х 1150 мм)
- Активный вал: хромированный стальной вал (диам. 150 мм х 1150 мм)
- Тип привода: главный трансмиссионный вал приводится главным двигателем и активная тяга приводится главным валом.

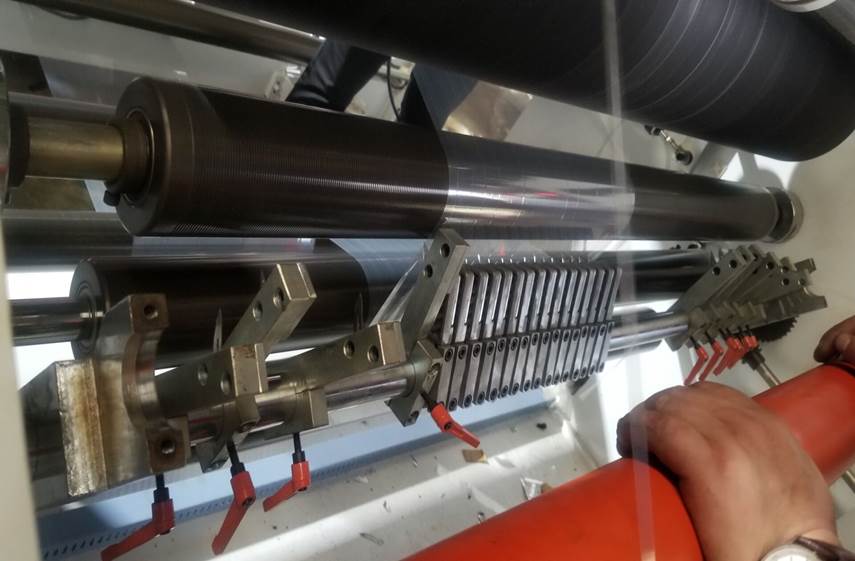

2,3 Устройство продольной резки
- дисковые и лезвийные ножи резки
- вал для верхних ножей: пустой стальной вал
- верхний дисковый нож: может свободно регулироваться
- вал для нижних ножей: стальной вал
- нижний дисковый нож: может регулироваться втулками
- Точность резки: ± 0,2 мм

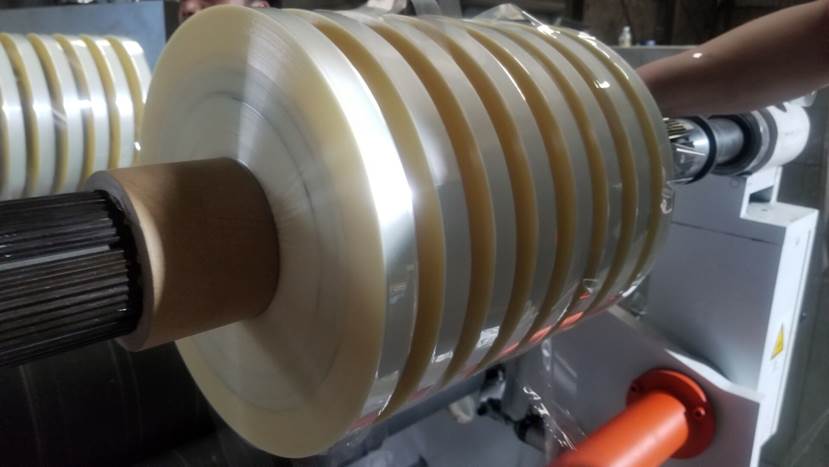

3. Устройство намотки
- Структура: намотка на два пневмовала
- пневмовалы (диам. 74 мм х 1150 мм)
- Магнитные порошковые муфты (5 кг силы). Диаметр намотки: 600 мм максимум
- Структура намотки: фиксация втулки на пневмовале с прижимом на вал.
4. Устройство края полотна
- труба + выдув
- Главный двигатель

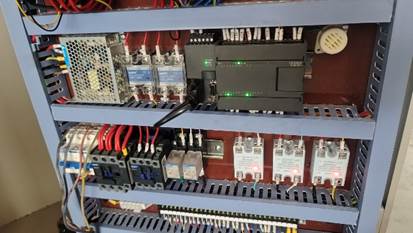

5. Управление
- Состоит из контроля за главным двигателем, натяжением и другими параметрами.
- Контроль за главным двигателем: включает в себя контроль за главным двигателем и пультом
- Контроль натяжения: натяжение размотки, натяжение намотки, скорости.
- электронный счетчик, остановка по сигналу, автоматический подсчет длины.
6. Электропитание: трехфазное, 4-проводное: 380 В 50 Гц.
+ давление сжатого воздуха.
Комплектация бобинорезки BFQ- speed:
|
Описание |
Спецификац. |
Кол-во |
|
Вал намотки |
3” |
2 шт. |
|
Пневмовал размотки |
3” |
1 шт. |
|
Механический вал |
3” |
1 шт. |
|
Дисковые ножи |
|
10 компл. |
|
Дисковый нож без держателей |
|
10 шт. |
|
Держатель лезвийного ножа с лезвиями |
|
10 шт. |
