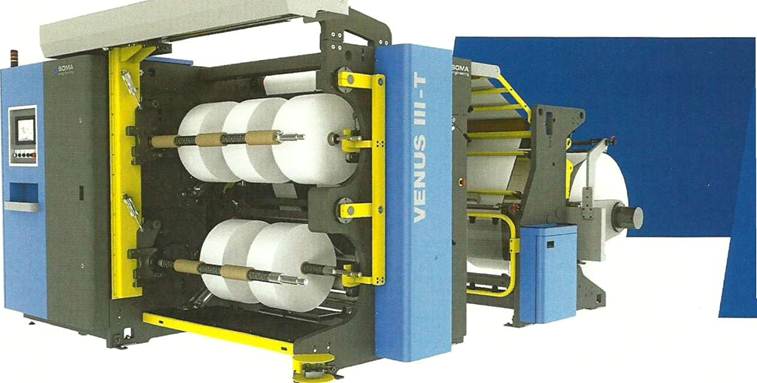

Бобинорезка
VENUS III-Т
Venus III - Т является одним из наилучших представителей продольных бобинорезательных машин в общемировом масштабе. Речь идет о продольной бобинорезке наиболее высокого класса, которая предназначена для заказов „больше резки / средний диаметр рулона" с автоматической заменой рулона и втулок, обеспечивает высокую потребительскую стоимость, полную вариабельность оснастки, высокий комфорт обслуживания и компактные размеры. Верхняя протяжка материала между размоткой и намоткой позволяет использовать резку для фармацевтической и пищевой промышленности.
Технические параметры
> Ширина материала 1100/ 1350/ 1600 мм > Диаметр рулона 1300/ 1500 мм
> Мин. ширина материала 300 мм > Вес рулона 1500/2000 кг
> Мин. ширина разреза 35 мм / 25 мм опция > Диаметр наматываемого рулона 635 мм
> Скорость 800 м/мин > Внутренний диаметр втулки 76,2 / 1 52,4 мм
> Используемые
материалы РР, PET, LDPE, HDPE, ламинат, бумага
РЕГУЛИРОВКА РАСТЯГИВАЮЩЕГО УСИЛИЯ РАЗМОТКИ
21
АВТОМАТИЧЕСКОЕ
ПОЗИЦИОНИРОВАНИЕ
НОЖЕЙ
13
РАСПОЛОЖЕНИЕ МАТЕРИАЛА ВЫШЕ УРОВНЯ ГОЛОВЫ
22
ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ВТУЛОК
□а
В
в
БЕЗВАЛОВЫЙ
МОДУЛЬ
РАЗМОТКИ
17
СОЕДИНИТЕЛЬНЫЙ СТОЛ
14
МАШИННЫЙ СЪЕМ НАМОТАННЫХ РУЛОНОВ
□9
05, 23
В
МАШИННЫЙ ОТРЕЗ НАМОТАННЫХ РУЛОНОВ
24
|

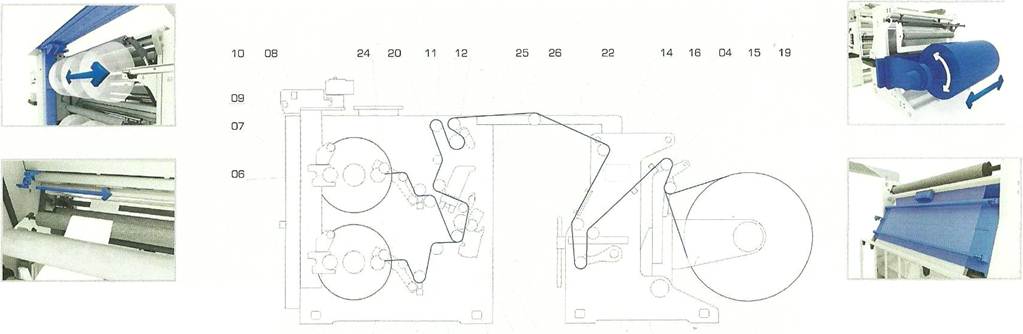

□1 |
Верхний ножевой вал |
07 |
Главная панель управления |
13 |
Система позиционирования |
19 |
Регулируемые валы |
24 Машинный отрез намотанных |
|
02 |
Нижний ножевой вал |
|
[touch screen) |
|
ножей [опция] |
20 |
Разглаживающий (бананообразный) вал |
рулонов(опция] |
|
□3 |
Приж. планки для |
08 |
Лазерный указатель втулок |
14 |
Соединительный стол [опция] |
21 |
«Балерина» |
25 Нанесение клеющих лент |
|
04 |
придерживания мат. |
09 |
Система съемки рулонов [опция] |
15 |
Датчик для боковой регулировки |
22 |
Расположение материала выше |
(опция) |
|
Ионизационные штанги |
10 |
Освещение рабочего места |
16 |
Панель управления |
|
уровня головы |
2Б Дополнительное обрезание |
|
|
□5 |
Прижимные валы |
11 |
Тензометрический вал |
17 |
Рулон на размотке |
23 |
Намотка материалов с минимальным |
лезвием (опция) |
|
□6 |
Нарезанные рулоны |
12 |
Главный ведущий вал |
18 |
Безваловая размотка |
|
зазором [опция] |
|

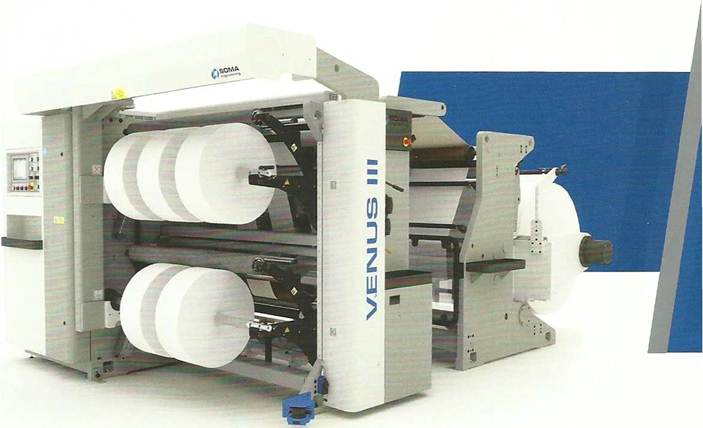

Бобинорезка
-VENUS III
0
SOMA Ш^Щ TENZOMATII РЕГУЛИРОВКА ПН АВТОМАТИЧЕСКИЕ
CONNECTION ШШ НАТЯЖЕНИЯ О МОДУЛИ
Верхняя протяжка материала между размоткой и намоткой позволяет использовать резку для фармацевтической и пищевой промышленности.
Технические параметры
|
> Ширина материала |
1350/ 1600/ 1850 мм |
> Диаметр рулона |
1300 / 1500 мм |
||||
|
> Мин. ширина материала |
300 мм |
> Вес рулона |
1500/ 2000 кг |
||||
|
> Мин. ширина разреза |
35 мм / 25 мм опция |
> Диаметр наматываемого рулона |
815/ 635 мм |
||||
|
> Скорость |
800 м/мин |
> Внутренний диаметр втулки |
76,2/ 152,4 мм |
||||
|
> Используемые материалы |
РР, PET, LDPE, HDPE, ламинат, бумага |
|
|||||
|
в |
|
|
юг |
|
|||
|
TENZOMAT II |
г Щ |
|
|
|
|||
|
РЕГУЛИРОВКА |
|
|
ШИН- |
|
|||
|
РАСТЯГИВАЮЩЕГО |
|
|
ИйшГ™ |
|
|||
|
УСИЛИЯ НАМОТКИ |
Ш |
|
|
|
|||
|
11 |
"Г" |
|
|
|
|||
РАСПОЛОЖЕНИЕ МАТЕРИАЛА ВЫШЕ УРОВНЯ ГОЛОВЫ
АВТОМАТИЧЕСКОЕ
ПОЗИЦИОНИРОВАНИЕ
НОЖЕЙ
13
РЕГУЛИРОВКА РАСТЯГИВАЮЩЕГО УСИЛИЯ РАЗМОТКИ
22
23
|
|
|
|
mm |
|
|
|
|
|
|
|
|
• |
IL .if? |
ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ВТУЛОК
□8
МАШИННЫЙ СЪЕМ НАМОТАННЫХ РУЛОНОВ
БЕЗВАЛОВЫЙ
МОДУЛЬ
РАЗМОТКИ
18
10 08 05.24 04 03 11 20 12 14 10
ГПЛ1 г\
15 17 04 16 20
СОЕДИНИТЕЛЬНЫЙ СТОЛ
15
WASTE
MANAGEMENT [ОБРАЩЕНИЕ С ОТХОДАМИ]
09
МАШИННЫЙ ОТРЕЗ НАМОТАННЫХ РУЛОНОВ
25
□В Нарезанные рулоны 11 Тензометрический вал
07 Главная панель управления (touch screen) 12 Главный ведущий вал 17 Панель управления
□8 Лазерный указатель втулок 13 Система позиционирования ножей (опция) 18 Рулон на размотке
□9 Система съемки рулонов (опция) 14 Панель управления (touch screen) 19 Безваловая размотка
□ 1 Верхний ножевой вал □2 Нижний ножевой вал
nq Приж. планки для придерживания мат.
□4 Ионизационные штанги □5 Прижимные валы
10 Освящение рабочего места 15 Соединительный стол (опция) 20 Регулируемые валы
qq Расположение материала выше <=■J уровня головы
о л Намотка материалов с зазором (опция)
16 Датчик для боковой регулировки 21 Разглаживающий (бананообразный) вал
22 «Балерина»
минимальным намотанных
ос
Машинный отрез рулонов (опция)

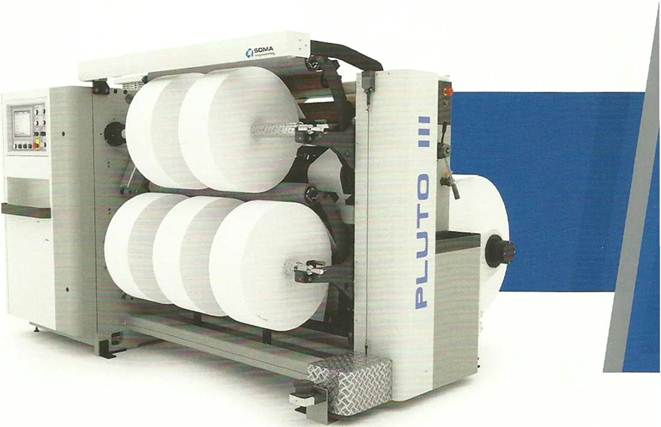

Бобинорезка
PLUTQ III
Технические параметры
> Ширина материала 1100/1350/1600 мм > Диаметр рулона 1000 мм
> Мин. ширина материала 300 мм > Вес рулона 1050 кг
> Мин. ширина разреза 35 мм/ 25 мм опция > Диаметр наматываемого рулона 635 мм
> Скорость 600 м/мин > Внутренний диаметр втулки 76,2 / 152,4 мм
> Используемые
материалы РР, PET, LDPE, HDPE, ламинат, бумага
В
РЕГУЛИРОВКА РАСТЯГИВАЮЩЕГО УСИЛИЯ РАЗМОТКИ
18
АВТОМАТИЧЕСКОЕ
ПОЗИЦИОНИРОВАНИЕ
НОЖЕЙ
01, 12
АССИСТЕНТ ПОЗИЦИОНИРОВАНИЯ НОЖЕЙ
11
В
в
TENZOMAT II
РЕГУЛИРОВКА РАСТЯГИВАЮЩЕГО УСИЛИЯ НАМОТКИ
□8
БЕЗВАЛОВЫЙ
МОДУЛЬ
РАЗМОТКИ
15
МАШИННЫЙ СЪЕМ НАМОТАННЫХ РУЛОНОВ
ПРИЖ. ПЛАНКИ ДЛЯ
ПРИДЕРЖИВАНИЯ
МАТ.
07
01 Нижний ножевой вал 05 Прижимные валы 09 Эксцентрический вал 13 Разглаживающий 16 Рулон на размотке
,, - [бананообразный]вал ._, г
□2 Лазерный указатель втулок [опция] 06 Ионизационные штанги 10 Штанга с держателями лезвии 17 Главный ведущии вал
□3 Нарезанные рулоны 07 Одерживанйя мат. 11 Ассистент позиционирования ножей 14 РегУлиРУемыи вал 18 «Балерина»
„„ „ „ 15 Безваловая размотка
В
ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ВТУЛОК
□2
04 02 03 06 01 09 10 11 12 13 14
ЭКСЦЕНТРИЧЕСКИЙ ВАЛ
09
СЪЕМНАЯ СТОЙКА
□4 Главная панель управления (touch screen] 08 Тензометрическии вал 12 Верхнии ножевой валФлато резка

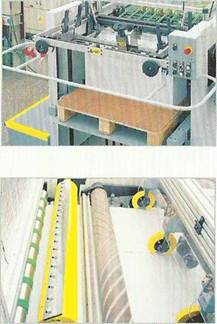

= SOMACUT
Технические параметры
> Ширина материала 900 мм > Скорость 130м/мин.
> Диаметр рулона 1200 мм > Вес бумаги под ножом, не более 300 г/м2
SOMACUT
'I'M**
> Диапазон форматов 210-900 мм > Диапазон длины форматов 295-1200 ммВозможно одновременное штабелирование в два ряда. Резка характеризуется высоким качеством и надежностью. Оснащена блоком резки по метке и другими функциями для удовлетворения самых высоких требований. Материал разматывается с рулона и транспортируется к режущей и рубильной части.
Флаторезательные машины оснащаются не более чем тремя ножами для обрезки краев и продольной резки.
Рубильная часть оснащена плотно зафиксированным нижний ножом и вращающимся верхним ножом. Порезанные листы бумаги замедляются и каскадом размещаются перед штабелированием. Штабелирование выравнивает различные форматы листов в один или два ряда.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Ширина материала 900 мм
Диаметр рулона 1200 мм
Диапазон форматов 210-900 мм
Диапазон длины форматов 295-1200 мм
Скорость 130м/мин.
Размеры 2960 х 11000 х 2015 мм
Вес машины 7000 кг
Вес бумаги под ножом, не более 300 г/м2

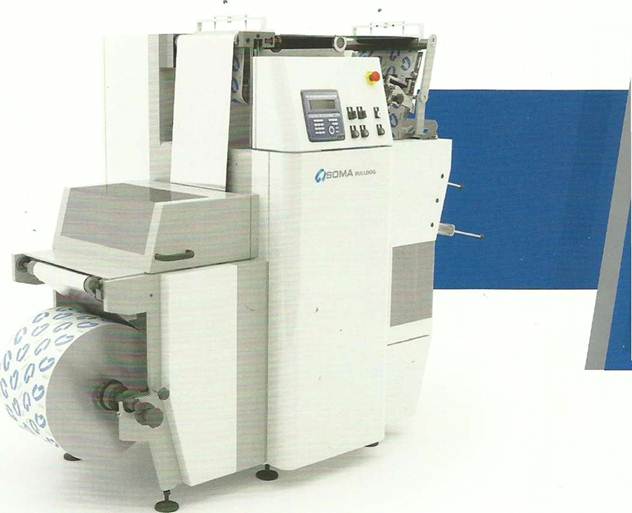

Вырубной автомат
BULLDOG
Технические параметры
> Ширина материала 320 мм
> Диаметр рулона 450 мм
> Макс, такт вырубки 250 подъемов инструмента в мин.
> Ход ленты 15-150 мм
> Внутренний диаметр втулки 70-78 мм
> Размеры 1200 x2550 x1800 ммЁ ? Ш ^
Вырубной автомат BULLDOG предназначен для вырубки различных форм, применяется преимущественно для изготовления крышечек для йогуртов или этикеток.
Многочисленный вырубной инструмент (штамп) позволяет высекать несколько крышек одним движением штампа в различных формах. Срок службы штампа значительно длительный.
ДАТЧИК РЕГИСТРАЦИИ ПЕЧАТНОЙ МЕТКИ ВЫРУБНОЙ ШТАМП
ЕДИНИЦАТИСНЕНИЯ КОНТРОЛЬ ТЕРМОЛАКА
ДАТЧИК________
ВАЛ РАЗМОТКИ
ПРИЖИМНОЙ ВАЛ
ПОДАЮЩИЙ ВАЛ
СИСТЕМА ЗАПАСНОЙ ПЕТЛИ
СОЕДИНИТЕЛЬНЫЙ СТОЛ
ПРИСПОСОБЛЕНИЕ ДЛЯ ВЛОЖЕНИЯ ШТАМПА
ПРИЖИМНОЙ ВАЛ
ипИЗАЦИОННЫЙ СТЕРЖЕНЬ ОТТЯГИВАЮЩИЙ ВАЛ
СБОРНИК КРЫШЕК
Система регистрации метки (приводки) позволяет сделать точный высек.
Обрабатываемый материал проходит через промежуточный вал, через стол, где можно склеить конец старого и начало нового материала, через устройство контроля качества покрытия термолаком на валы тиснения. Рисунок тиснения вы бирается заказчиком.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Ширина материала 320 мм Ход ленты 15 -150 мм
Диаметр рулона 450 мм Размеры 1200 x2550 x 1800 мм
Внутренний диаметр втулки 70-78 мм Вес 1260 кг
Макс, такт вырубки 250 подъемов инструмента в мин. Потребляемая мощность 6.5 kVA
ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ
Алюминиевая фольга 35 - 100 нм
Пластмассовые пленки после тестирования Ламинаты после тестирования
