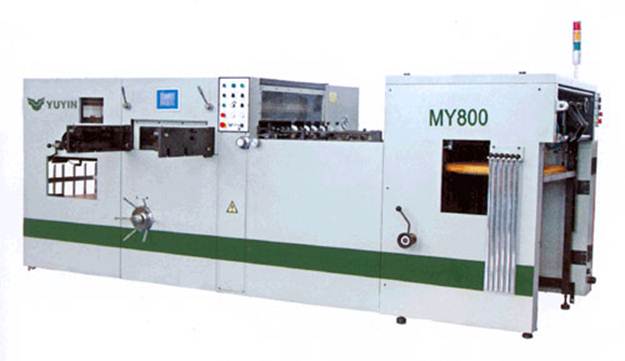

Автоматический высекальный пресс MY800

Автоматический высекальный пресс YUYIN MY800 предназначен для высечки картонного кроя. Может быть также использован для холодного блинтового и конгревного тиснения картона и плотных бумаг. СЕ сертифицирован.

1. Технические характеристики автоматического высекального пресса MY-800:

Максимальный формат листа, мм	800х620
Минимальный формат листа, мм	350х300
Внутренний размер рамы заключки, мм	790х610
Толщина обрабатываемого материала, мм – бумага и картон – гофрокартон	0,1–1,5 <4,0
Максимальное усилие высечки, тонн	200
Поле захватов, мм	6–8
Высота режущих линий, мм	23,8
Максимальная высота стопы в самонакладе, мм	1100
Максимальная высота стопы в приемном устройстве, мм	1040
Максимальная механическая скорость, циклов/час	8000
Электропитание	3 х 380В+N+PE, 50Гц
Общая установленная мощность, КВт	12,75
Масса, кг	9000
Габариты, мм: – длина – ширина – высота	4310 2100 1800

2. Комплектация поставки автоматического высекального пресса MY-800:

2. 1. Пневматический плоскостапельный самонаклад
2. 2. Секция высечки
2. 3. Приемно-выводное устройство
2. 4. Привод пресса
2. 5. Система контроля и управления
2. 6. Пневмоагрегат самонаклада – 1 шт.
2. 7. Заключная рама – 1 шт.
2. 8. Ответная плита – 1 шт.
2. 9. Стандартный комплект запчастей и инструментов – 1 шт.

3. Комплектующие автоматического высекального пресса MY-800:

Наименование	Компания-производитель	Страна
Микропроцессорная система управления	OMRON	Япония
Частотный преобразователь главного привода	YASAKAWA	Япония
Электродвигатель главного привода	DONGYUAN	Тайвань
Электродвигатель подъема подающего стапеля	PENSION	Тайвань
Электродвигатель приемного стапеля	PENSION	Тайвань
Главный автомат включения	SIEMENS	Германия
Кнопки пультов управления	SCHNEIDER	Франция
Путевые выключатели	OMRON	Япония
Фотоэлектрические датчики	OMRON, CONTRINEX	Япония, Швейцария
Индуктивные датчики	OMRON, CONTRINEX	Япония, Швейцария
Подшипники главного механизма секции высечки	NSK	Япония
Цикловой редуктор привода транспортных цепей	DEX	Тайвань
Транспортные цепи привода кареток	IWIS	Германия
Метизы	SАG	Тайвань
Пневмоагрегат	ORION	Япония
Интерактивный ЖКИ-монитор touch-screen ГОП	HITECH	Тайвань
Пневмоагрегат	RION	Япония

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ МАШИНЫ
Головка вакуумная самонаклада.
4. 1. Пневматический плоскостапельный самонаклад автоматического высекального пресса MY-800:
     – ваккумная головка самонаклада обеспечивает стабильное отделение и подачу листов во всем диапазоне толщины бумаги,
     – привод вакуумной головки имеет предохранительную муфту для защиты от возможных повреждений при перегрузках,
     – каскадная подача листов,
     – устройство для перезагрузки стапеля без остановки машины,
     – верхняя рама накладного стола имеет откидную конструкцию,
     – электромеханический датчик сдвоенных листов надежно защищает от возможных сбоев в работе системы подачи листов,
     – четыре передних равняющих упора оснащены четырьмя оптическими датчиками контроля положения передней кромки листа, что исключает перекос листа при подаче в захваты транспортных кареток,
     – рукоятка микрометрической настройки для точной подстройки синхронизации работы системы подачи листов и транспортирующей системы, Накладной стол пресса, обеспечивающий точную подачу листов в секцию высечки.
     – накладной стол с устройствами равнения листа по передней и боковой кромкам. Устройство бокового равнения листа тянущего типа для работы с картоном может быть быстро заменено устройством толкающего типа для работы с толстым картоном и гофрокартоном,
     – датчик контроля бокового равнения листа,
     – рукоятки для регулировки передних упоров без остановки пресса,
     – оптические датчики контроля равнения листа по передней кромке,
     – датчик неподачи листов,
     – муфта для дистанционного отключения подачи листов,
     – устройство автоматического подъема стапеля,
     – пневмоагрегат «сухого» типа.
4. 2. Секция высечки автоматического высекального пресса MY-800:
     – принцип высечки плоскость/ плоскость: неподвижная верхняя плита с заключной рамой для установки штампа и подвижная нижняя ответная плита,
     – привод нижней плиты – четыре мощных сдвоенных кривошипно-шатунных механизма,
     – высокая точность высечки, плавность хода и низкий уровень шума, в том числе и на большой скорости, благодаря увеличенному циклу синхронизирующего редуктора привода цепей 230°,
     – регулировка расстояния между нижней и верхней рабочими плитами в широком диапазоне,
     – микрометрическая регулировка параллельности рабочих плит,
     – листопроводящая система – цепной транспортер с пятью штангами,
     – механизмы точной фиксации штанг транспортера при захвате листа с накладного стола и в момент натиска/высечки,
     – индивидуальная двух сторонняя регулировка захватных штанг с микрометрическими винтами для компенсации дает возможность исключить неточность высечки,
     – устройство для выдвижения нижней плиты и рамы заключки с поворотом на 180°,
     – стандартный плоский штамп с фанерной основой 18 мм и высотой режущих линий 23,8 мм,
     – устройство для установки штампа в точную рабочую позицию,
     – датчики правильности установки заключной рамы и нижней ответной плиты,
     – датчик застревания листов в зоне высечки,
     – ответная высокопрочная калиброванная плита с двумя рабочими сторонами,
     – автоматическая централизованная смазка.
4. 3. Приемно-выводное устройство автоматического высекального пресса MY-800:
     – автоматическое опускание приемного стола с таймером управления,
     – возможность разгрузки приемного стапеля без остановки пресса,
     – задняя тормозная щетка с механизмом качания,
     – боковые и передние сталкиватели листов,
     – регулировка точки открытия клапанов транспортирующих штанг,
     – датчик застревания листов при их выводе,
     – автоматическое отключение пресса при переполнении приемного стапеля,
     – датчик контроля натяжения транспортирующих цепей,
     – дутьевая трубка для плавного стапелирования листов.
4. 4. Привод пресса автоматического высекального пресса MY-800:
     – асинхронный трехфазный двигатель с регулированием частоты,
     – маховик для выравнивания динамических нагрузок на привод,
     – пневматическая муфта привода главного вала пресса,
     – пневматический тормоз для остановки пресса при аварийном отключении.
4. 5. Система управления прессом: автоматического высекального пресса MY-800: Модель MY800 оснащена touch screen ПУ.
     – один главный и три локальных пульта управления,
     – микропроцессорная система контроля управления работой пресса OMRON (Япония),
     – ЖКИ-панель touch-screen для индикации рабочего состояния и ввода управляющих команд,
     – возможность корректировки электронной циклограммы работы пресса с операторской ЖКИ-панели,
     – индикация отказов на операторской ЖКИ-панели,
     – установка режима смазки транспортных цепей с ЖКИ-панели,
     – возможность пуска пресса в режиме «толчок»,
     – цифровой энкодер синхронизации работы контрольных устройств пресса,
     – режим остановки пресса при нижнем положении подвижной плиты,
     – цифровой программируемый счетчик продукции,
     – цифровой указатель скорости работы на ЖКИ-панели,
     – световая сигнализация состояния машины,
     – звуковая сигнализация пуска и состояния машины.

Автоматический высекальный пресс MY800
