НАЗНАЧЕНИЕ

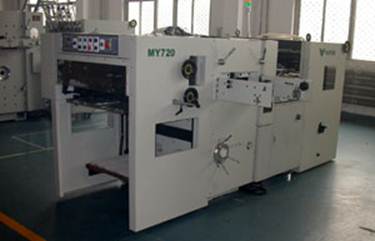

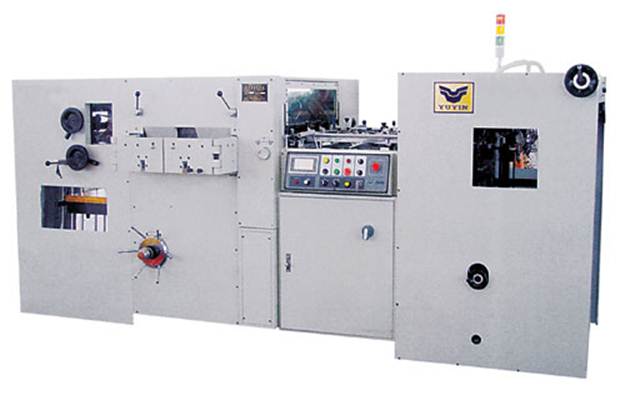

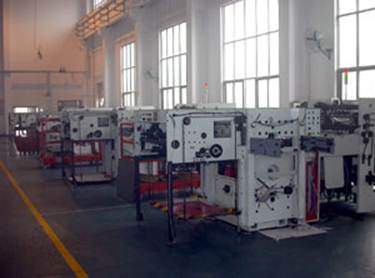

Автоматический высекальный пресс MY720
(штанцевальный автомат) предназначен для высечки картонного кроя и
конгревного тиснения.
1. Технические
характеристики штанцевального автомата MY-720:
|
Максимальный
формат листа, мм
|
520х720
|
|
Минимальный
формат листа, мм
|
300х350
|
|
Внутренний
размер рамы заключки, мм
|
790х610
|
|
Толщина
обрабатываемого материала, мм
– бумага и картон
– гофрокартон
|
0,10–1,50
<4,0
|
|
Максимальное
усилие высечки, тонн
|
150
|
|
Поле
захватов, мм
|
6–8
|
|
Высота
режущих линий, мм
|
23,8
|
|
Максимальная
высота стопы в самонакладе, мм
|
1100
|
|
Максимальная
высота стопы в приемном устройстве, мм
|
1040
|
|
Максимальная
механическая скорость, циклов/час
|
7000
|
|
Электропитание
|
3 х
380В+N+PE, 50Гц
|
|
Общая
установленная мощность, КВт
|
12,75
|
|
Масса,
кг
|
7000
|
|
Габариты, мм:
– длина
– ширина
– высота
|
3538
2000
1550
|
2. Комплектация штанцевального
автомата MY-720:
2. 1. Пневматический плоскостапельный самонаклад
2. 2. Секция высечки
2. 3. Приемно-выводное устройство
2. 4. Привод пресса
2. 5. Система контроля и управления
2. 6. Пневмоагрегат самонаклада – 1 шт.
2. 7. Заключная рама – 1 шт.
2. 8. Ответная плита – 1 шт.
2. 9. Стандартный комплект запчастей и инструментов – 1 шт.
4. Техническое
описание штанцевального автомата MY-720:
4. 1. Пневматический
плоскостапельный самонаклад штанцевального
автомата MY-720:
– ваккумная головка самонаклада обеспечивает
стабильное отделение и подачу листов во всем диапазоне толщины бумаги,
– привод вакуумной головки имеет предохранительную
муфту для защиты от возможных повреждений при перегрузках,
– каскадная подача листов,
– устройство для перезагрузки стапеля без остановки
машины,
– верхняя рама накладного стола имеет откидную
конструкцию,
– электромеханический датчик сдвоенных листов
надежно защищает от возможных сбоев в работе системы подачи листов,
– 4 передних равняющих упора оснащены 4 оптическими
датчиками контроля положения передней кромки листа, что исключает перекос
листа при подаче в захваты транспортных кареток,
– рукоятка микрометрической настройки для точной
подстройки синхронизации работы системы подачи листов и транспортирующей
системы,
– накладной стол с устройствами равнения листа по
передней и боковой кромкам. Устройство бокового равнения листа тянущего типа для
работы с картоном может быть быстро заменено устройством толкающего типа для
работы с толстым картоном и гофрокартоном,
– датчик контроля бокового равнения листа,
– рукоятки для регулировки передних упоров без
остановки пресса,
– оптические датчики контроля равнения листа по
передней кромке,
– датчик неподачи листов,
– муфта для дистанционного отключения подачи листов,
– устройство автоматического подъема стапеля,
– пневмоагрегат «сухого» типа.
4. 2. Секция высечки
штанцевального автомата MY-720:
– принцип высечки плоскость/ плоскость: неподвижная
верхняя плита с заключной рамой для установки штампа и подвижная нижняя
ответная плита,
– привод нижней плиты – четыре мощных сдвоенных
кривошипно-шатунных механизма,
– высокая точность высечки, плавность хода и низкий
уровень шума, в том числе и на большой скорости, благодаря увеличенному циклу
синхронизирующего редуктора привода цепей 230°,
– регулировка расстояния между нижней и верхней
рабочими плитами в широком диапазоне,
– микрометрическая регулировка параллельности
рабочих плит,
– листопроводящая система – цепной транспортер с
пятью штангами,
– механизмы точной фиксации штанг транспортера при
захвате листа с накладного стола и в момент натиска/высечки,
– индивидуальная двух сторонняя регулировка
захватных штанг с микрометрическими винтами для компенсации дает возможность
исключить неточность высечки,
– устройство для выдвижения нижней плиты и рамы
заключки с поворотом на 180°,
– стандартный плоский штамп с фанерной основой 18 мм
и высотой режущих линий 23,8 мм,
– устройство для установки штампа в точную рабочую
позицию,
– датчики правильности установки заключной рамы и
нижней ответной плиты,
– датчик застревания листов в зоне высечки,
– ответная высокопрочная калиброванная плита с двумя
рабочими сторонами,
– автоматическая централизованная смазка.
4. 3.
Приемно-выводное устройство штанцевального автомата MY-720:
– автоматическое опускание приемного стола с
таймером управления,
– возможность разгрузки приемного стапеля без
остановки пресса,
– задняя тормозная щетка с механизмом качания,
– боковые и передние сталкиватели листов,
– регулировка точки открытия клапанов
транспортирующих штанг,
– датчик застревания листов при их выводе,
– автоматическое отключение пресса при переполнении
приемного стапеля,
– датчик контроля натяжения транспортирующих цепей,
– дутьевая трубка для плавного стапелирования
листов.
4. 4. Привод пресса штанцевального
автомата MY-720:
– асинхронный трехфазный двигатель с регулированием частоты,
– маховик для выравнивания динамических нагрузок на
привод,
– пневматическая муфта привода главного вала пресса,
– пневматический тормоз для остановки пресса при
аварийном отключении.
4. 5. Система
управления прессом штанцевального автомата MY-720:
– один главный и три локальных пульта
управления,
– микропроцессорная система контроля управления
работой пресса OMRON (Япония),
– ЖКИ-панель touch-screen для индикации рабочего
состояния и ввода управляющих команд,
– возможность корректировки электронной циклограммы
работы пресса с операторской ЖКИ-панели,
– индикация отказов на операторской
ЖКИ-панели,
– установка режима смазки транспортных цепей с
ЖКИ-панели,
– возможность пуска пресса в режиме «толчок»,
– цифровой энкодер синхронизации работы контрольных
устройств пресса,
– режим остановки пресса при нижнем положении
подвижной плиты,
– цифровой программируемый счетчик продукции,
– цифровой указатель скорости работы на ЖКИ-панели,
– световая сигнализация состояния машины,
– звуковая сигнализация пуска и состояния машины.
|
