Листорезальные машины (Флаторезка - листорезка) QD-320 / QD-450 / QD-600
Рассмотрим листорезальные машины серии: QD с шириной полотна 350 мм/ 450 мм/ 600 мм/ 800 мм и 950 мм; и машины серии DFJ-B с шириной полотна 1100 мм/ 1300 мм/ 1500 мм. Эти машины поставляются нашей компанией на рынки России, Украины и Белоруссии.
Листорезка - флаторезка серии QD предназначена для резки с роля в лист. Станок характеризуется прочной конструкцией, устойчивостью, высокой эффективностью, простотой в эксплуатации и стабильностью в работе.
|
|
|
|
|

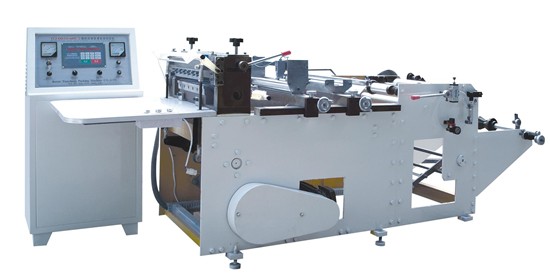

стандартная комплектация |
с опцией Контроля и
равнения края полотна |
|
Технические характеристики листорезкальной машины
серии QD (листорезка - флаторезка) :
|
Максимальная ширина рулона, мм |
350 |
450 мм |
600 мм |
|
Диаметр роля на размотке максимальный |
500 мм |
||
|
Максимальная скорость резки |
180 листов/минуту (при минимальной длине листа) |
||
|
Длина листа |
0-999 мм |
||
|
Точность реза |
± 0,3 мм |
||
|
Потребляемое питание |
220 Вт, 50 Гц, однофазное |
||
|
Потребляемая мощность |
2,5 кВт |
||
|
Вес машины |
около 800 кг |
||
|
Габаритные размеры |
2.6 м * 1.1 м * 1.3 м |
2.6 м * 1.2 м * 1.3 м |
2.6 м * 1.35 м * 1.3 м |
Листорезальные машины серии QD предназначены для резки различных материалов на листы заданной длинны. В листорезке применяется микрокомпьютерное управление, что сочетается с высокой степенью автоматизации, легкого управления и настройки, высокой точностью резки. При работе листорезальная машина осуществляет стабильную подачу, сбалансированное натяжение полотна, счетчик продукции, звуковой сигнал ошибки и слежение за меткой при протяжке материала.
|

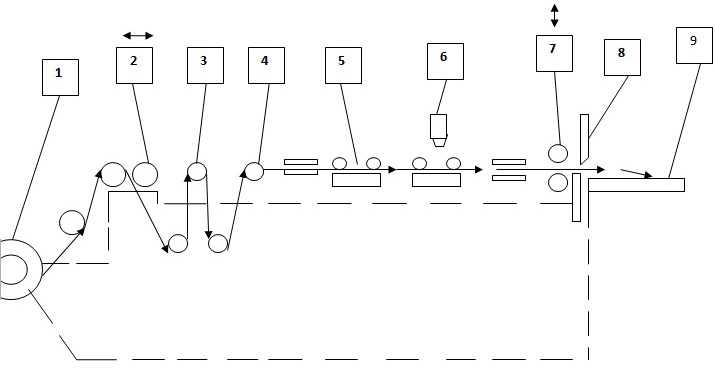

Основные составные части и секции листорезальной машины (флаторезки, листорезки) серии QD |
|
|
|
1 Размоточный вал. 2 Тянущий (прессовый) вал. 3 Дансинг-ролл. 4 Фрикционный вал с направляющими. 5 Продольная приводка. 6 Механическая каретка для передвижения вперед/назад с фотоэлектрическим датчиком для резки по фотометкам. 7 Тянущий (прессовый) вал. 8 Нож. 9 Приемный стол. |

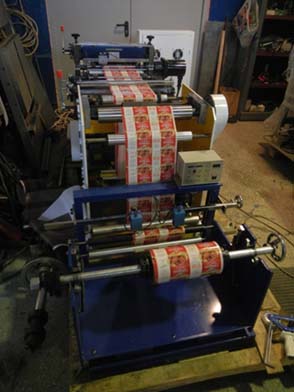

ПОДРОБНЫЕ фотографии листорезальной машины QD-600 смотрите здесь …
|

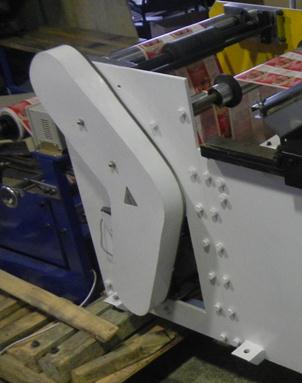

- Дансинг-ролл - регулировка натяжения материала с помощью управления двигателем размотки |
- размоточный вал с фрикционной тормозной муфтой контроля натяжения полотна |

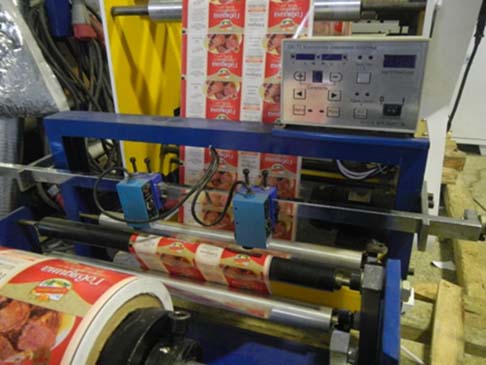

- система натяжения и равнения края полотна по двум датчикам и пультом управления |
|
- датчик считывания меток для срабатывания узла резки на заданный формат |
|
|
|

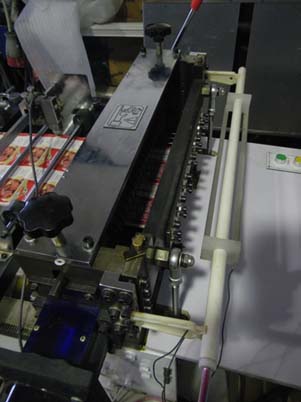

- вал проводки полотна с направляющей сеткой от прогиба полотна перед секцией резки |

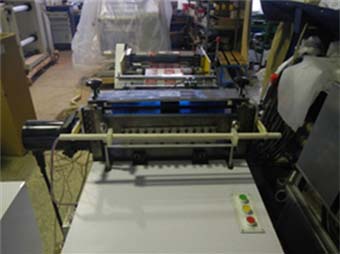

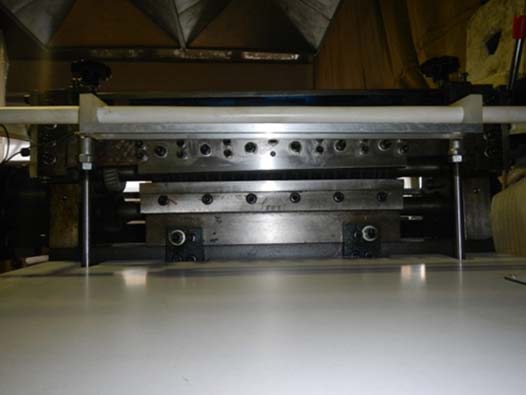

- приемный стол для нарезанной продукции с дублирующими кнопками: старт, пошаговая подача, стоп. |

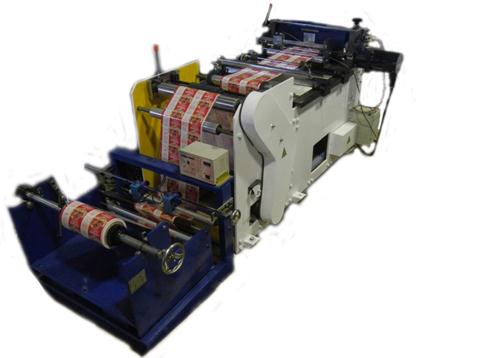

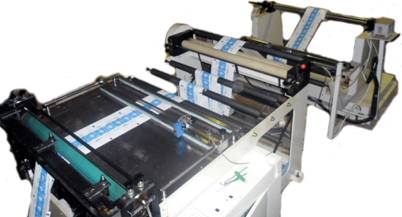

Общий вид |

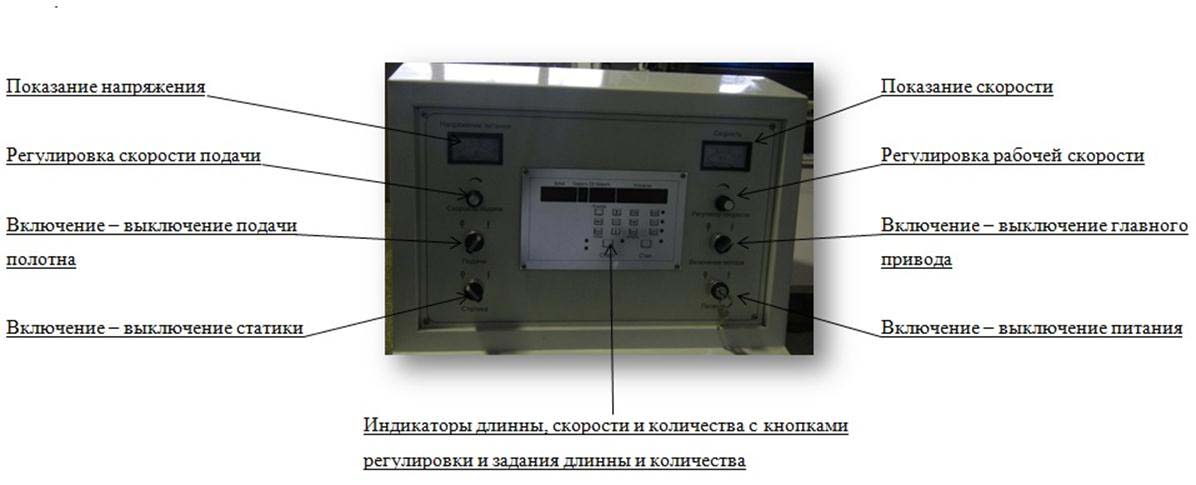

Пульт управления листорезки - флаторезки QD-серии:
|

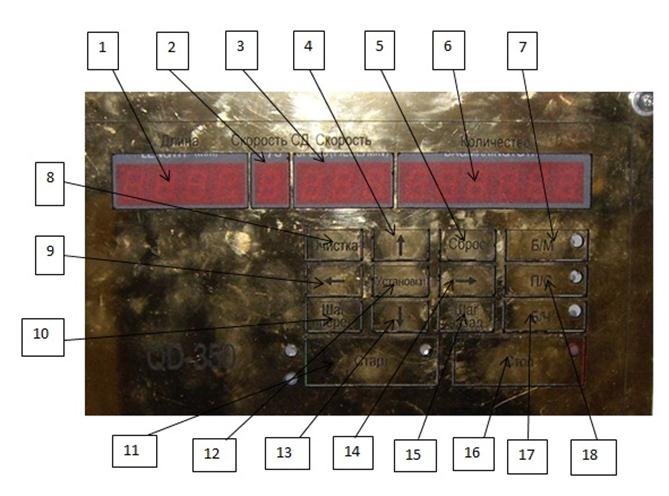

Рассмотрим подробно рабочую панель листорезки - флаторезки QD-серии |
|
|
|
1- Контроллер длины и индикатор заданной длины 2- Показатель уровня скорости от 0 до 9 3- Показатель скорости в метрах 4;13- Кнопки «↑» и «↓» уменьшение или увеличение значения на одну единицу 5- Кнопка сброса счетчика 6- Показание счетчика и заданного количества 7- используется, для варьирования между двумя способами настройки: быстрый способ управления, и медленный. Быстрый способ – используется для рабочего процесса. Медленный способ – в целях тестового (пробного) процесса. 8- Сброс к начальным настройкам 9;14- Смена регистра настраиваемого окна 10;15- Кнопки управления пошаговой работы двигателя в прямом или в обратном направлении. 11- Включение машины на рабочий ход 12- Кнопка «Установка» позволяет выбирать и вводить в память параметры необходимые для работы. 16- Кнопка «Стоп» кнопка остановки машины (когда остановка происходит без проблем, то загорается индикатор зелёного цвета, а если произошла ошибка, то загорается индикатор красного цвета). 17- выбора режима работы датчика метки. (Кнопка предназначена для переключения между режимами цветных или белых материалов.) 18- используется для того, чтобы выбрать вид выпускаемой продукции (пленка или «самоклейка»). |
