Сервоприводная высокоскоростная листорезательная машина CM-1400 (листорезка - флаторезка)
Листорезальная машина CM-1400/1700/1900 предназначена для размотки рулонов бумаги (картона) с нескольких ролей и разрезки их на листы. Листорезка серии CM сконструирована на основе немецких и британских технологий и оснащена компьютеризированной системой управления (KEB), серводвигателем (from Germany), блоком управления серводвигателя (from Japan), конвейерными ремнями (NITTA from Japan), пневматическим вибратором (FINDEVA from Switzerland), электрической системой (SCHNEIDER and OMRON), высокоточными ножами (from Germany).
|
|
|
|

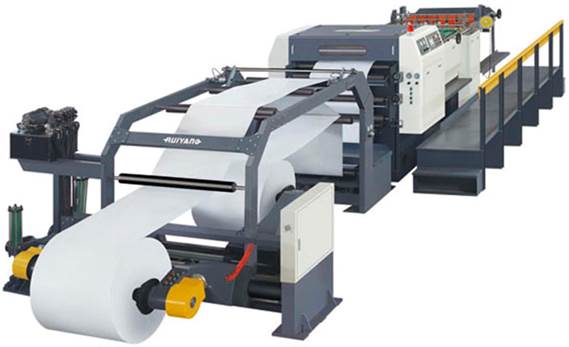

2 роля на размотке |

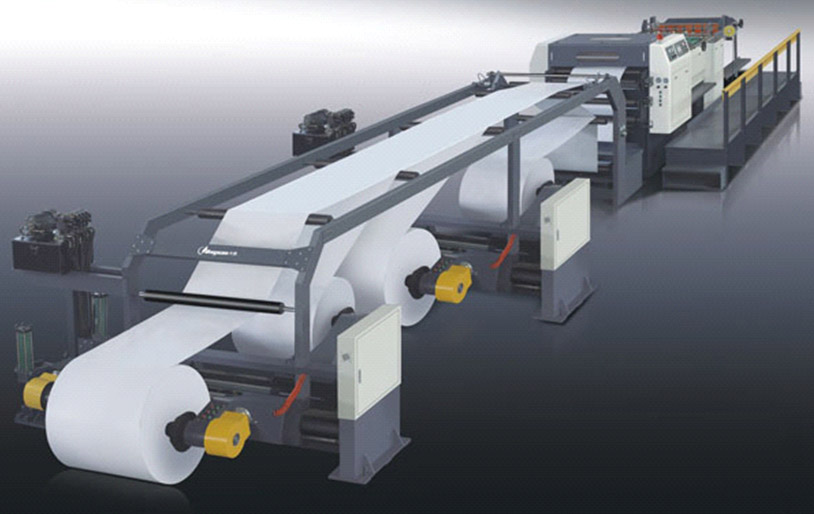

4 роля на размотке |
|
|
|
|
|
|
|
|
|
|
|
|
Немецкие подшипники и ножи обеспечивают точность резки.
Легкое управление с сенсорного экрана.
Равняющее устройство для листов.
Данная листорезальная машина пользуется широким спросом в полиграфии, имеет высокую производительность и является выгодным вложением для вашего бизнеса.
Технические характеристики листорезальной машины CM-1400:
|
CM-1400 |
с 2-мя ролями на размотке |
с 4-мя ролями на размотке |
|
Способ резки |
Верхний нож вращается, Нижний нож неподвижен |
|
|
Рабочая ширина роля на размотке, макс |
450~1450 мм |
|
|
Скорость резки (макс) |
300 рез/мин |
|
|
Линейная скорость (макс) |
300 м/мин |
|
|
Материал |
Бумага, картон 60-550 г/м2 |
|
|
Максим. диаметр рулона |
1600 мм |
|
|
Ширина роля (макс) |
1400 мм |
|
|
Длина нарезаемых листов |
450 - 1450 мм |
|
|
Точность реза |
На 1000 мм +\-0,5 мм |
|
|
Высота стопы (макс) |
1300 мм |
|
|
Габариты |

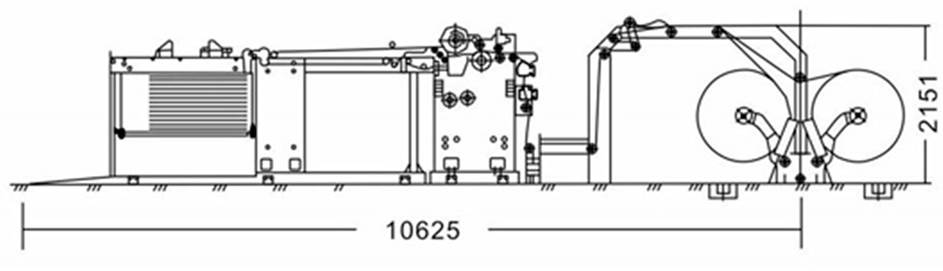

10 625х 1 800 х 2 150 мм |

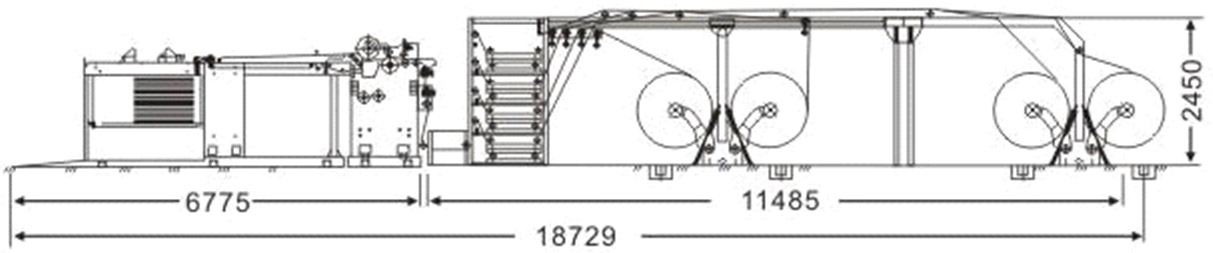

18 730х 1 800 х 2450 мм |
|
Вес нетто / брутто |
13 тонн |
15 тонн |
|
Формат продольной резки |
4 листа (три дисковых ножа) |
|
|
Давление воздушного компрессора |
0.8Mпa |
|
|
Электропитание |
380В/220В * 50Гц (22 кВт / 25 кВт) |
|
Машина оснащается 2-мя или 4-мя ролями на размотке; калибровочным устройством, тремя пневматическими ножами продольной резки, устройством сбора пыли, антистатическим устройством.
|
|
|
|

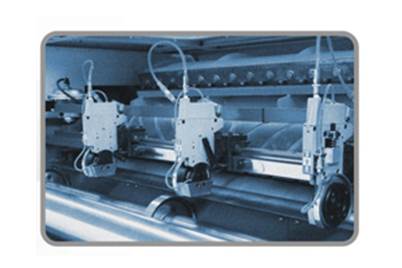

Три дисковых ножа для продольной резки |

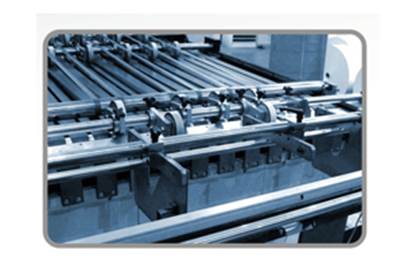

Транспортировочный стол |
|
|
|
|
|
|
|

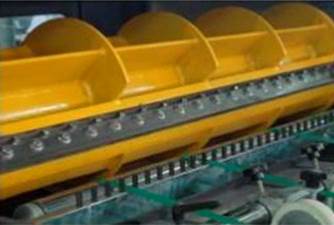

Нож для резки на листы |

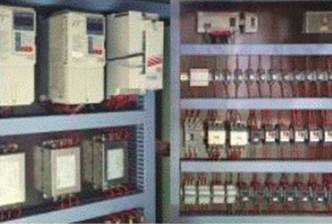

Электрический шкаф управения |
