Бобинорезательная машина горизонтального построения WFQ-1300-Н
Инструкция по эксплуатации
Содержание:
Глава№ 1. Описание бобинорезки и назначение.
Глава№2. Технические параметры.
Глава№ 3. Техника безопасности.
Глава№4. Установка оборудования.
Глава №5. Описание контрольной панели управления.
Глава №6.Описание компьютерной контрольной системы корректировки равнения полотна.
Глава№7. Настройка оборудования.
Глава№ 8 Техническое обслуживание.
Глава№9. Возможные неисправности и способы их устранения.
Глава№10.Принципиальная электрическая схема.
Глава№ 1. Описание горизонтальной бобинорезки WFQ-1300-H и назначение
Бобинорезательная машина WFQ-1300H горизонтального построения предназначена для резки рулонных материалов, таких как бумага, различные самоклеющиеся материалы, полимерные пленки.
Резка производится как лезвиями, так и дисковыми ножами. Регулировка натяжения на намотке и размотке осуществляется при помощи электромагнитных тормозов. Скорость регулируется вариатором. Контроль боковой кромки – оптический датчик регистрирует кромку полотна, система бокового регулирования автоматически управляет положением рулона размотки. Бобинорезка оснащается пневматическими валами и системой вытяжки отрезанных кромок.
Глава№ 2. Технические параметры горизонтальной бобинорезки WFQ-1300-H.
Технические данные:
Ширина на размотке, макс 1300 мм.
Диаметр на размотке, макс 600 мм.
Материал от 12 мкм.
Диаметр валов на намотке 76,2 мм.
Диаметр на намотке, макс 400 мм.
Минимальная ширина резки: 30 мм (лезвие), 40 мм (дисковый нож).
Погрешность резки ±0,3 мм.
Мощность (не менее) 4кВт.
Регулируемая скорость 30 - 120 м/мин.
Вес 2100 кг.
Габариты основной блок - 2080мм*1520мм*1320мм, размоточный блок -2610мм*1190мм*1230мм.
Глава №3. Техника безопасности в работе с горизонтальной бобинорезкой WFQ-1300-H.
Инструкция по эксплуатации содержит важную информацию о том, как правильно и безопасно работать на машине с наибольшей эффективностью. Соблюдение Инструкции поможет избежать опасности, уменьшит стоимость ремонта и время простоя, увеличит срок службы и надёжность машины. Любой работник, приступающий к работе на машине, обязан изучить Инструкцию. Инструкция должна быть всегда доступна обслуживающему персоналу при использовании машины.
Эта бобинорезка спроектирована в соответствии с последними стандартами и известными правилами по безопасности. Тем не менее, могу случиться травмы, соблюдайте все Инструкции по безопасности.
Эта бобинорезка должна использоваться только в соответствии с её назначением и Инструкцией, это поможет избежать поломок бобинорезки и травм, а также порчи материала. Перед началом работ проверьте знание требований раздела по безопасности и хорошее знание Инструкции. Это особенно относится к персоналу, который работает периодически на машине, например, во время установки или обслуживания.
В целях безопасности, длинные волосы должны быть завязаны сзади или обрезаны. Одежда должна быть плотно. Движущиеся части бобинорезки могут захватить свободную одежду, что приведёт к травме.
Во время проверок и обслуживания только компетентный персонал может выполнять работы на электрических системах или электромеханическом оборудовании в сопровождении инженера – электрика, если необходимо. Если электрический шкаф, маркирован предупреждающими надписями, необходимо открыть, пожалуйста, отключите вначале сетевое питание. После полной остановки бобинорезки откройте электрический шкаф и выполните проверки. После завершения проверок, верните крышки на место и включите питание, если это требуется.
Глава№4. Установка горизонтальной бобинорезки WFQ-1300-H.
После получения бобинорезки пользователь должен проверить комплектность и отсутствие повреждений бобинорезки и запасных частей. Избегайте резких ударов при перемещении или подъеме бобинорезки на место установки. Рым-болты, расположенные в верхней части, станины могут использоваться для подъема машины. В связи с тем, что корпус бобинорезки и узел размотки транспортируются раздельно, демонтированные детали должны быть зафиксированы болтами. Используйте уровень для выравнивания бобинорезки в продольном и поперечном направлении ошибка не должна превышать 0,1 мм.
Минимальное расстояние от стен или другого оборудования должна быть не менее 1 м, что позволит избежать несчастного случая из–за неровного пола или скученности оборудования.
Бобинорезка требует 3-х фазного питания 380 вольт, 50 Гц и заземления. Фазные провода должны быть из гибкой медной проволоки, каждый сечением не менее 4 мм².
Недопустимо устанавливать бобинорезку вблизи источников электромагнитного излучения, таких как станции распределения энергии или трансформаторы.
Убедитесь в том, что каждая деталь правильно установлена и надежно закреплена. Смажьте маслом движущиеся детали, каждое отверстие для масла, подшипники, шестерни. Проверьте исправность каждого контура и его подключение к цепи питания. При работе на холостом ходу проверьте каждый узел на отсутствие эффекта блокировки и постороннего шума, проверьте правильность направления вращения основного двигателя.
Ознакомьтесь с рабочими функциями каждого
переключателя бобинорезки и
измерительного
прибора на пульте управления.
Перед началом эксплуатации тормоза и муфта с магнитным порошком должны приработаться. Для этого необходимо подать на них ток возбуждения, составляющий 20% от номинального. Дать им поработать в течение нескольких десятков секунд и затем выключить. Эту операцию следует повторить несколько раз. Перед пробным запуском удалите антикоррозионную смазку и очистите каждую деталь. Проверьте, прочно ли затянуты винты и гайки во всех частях. Кроме того, смажьте все различные вращающиеся детали и вручную проверните машину, выполнив несколько циклов. Если все нормально, и бобинорезка может работать ровно, включите электропитание и выполните пробный запуск машины. В это время вам следует проверить, правильное ли направление вращения двигателя и вентилятора. После холостого прогона в течение некоторого времени, если все нормально, то можно запускать бобинорезку в эксплуатацию.
Конструкция машины: отличается простотой, рациональной компоновкой и состоит из следующих узлов (см. рис.№1)
Рис.№1
Поз.№1 Станина намотки.
Поз. №2 Электромагнитная порошковая муфта нижнего намоточного вала.
Поз. №3 Нижний намоточный вал.
Поз. №4 Электромагнитная порошковая муфта верхнего намоточного вала.
Поз. №5 Верхний намоточный вал.
Поз. №6-7-13-15-17-21 Промежуточные раскатные валы.
Поз. №8 Установочный вал под резку лезвиями.
Поз. №9 Вал с дисковыми ножами.
Поз. №10 Вал с втулочными ножами.
Поз. №11 Резиновый прессовый вал.
Поз. №12 Резиновый вал.
Поз. №14 Станина.
Поз. №16 Труба для удаления отрезанных отходов.
Поз. №18 Двигатель.
Поз. №19 Фотоэлектрический элемент.
Поз. №20 Резиновый вал.
Поз. №22 Станина размотки.
Поз. №23 Электромагнитная порошковая муфта размоточного вала.
Поз. №24 Размоточный вал.
Поз. №25 Серводвигатель равнения края полотна.
Глава№ 5. Описание контрольной панели управления горизонтальной бобинорезки WFQ-1300-H.

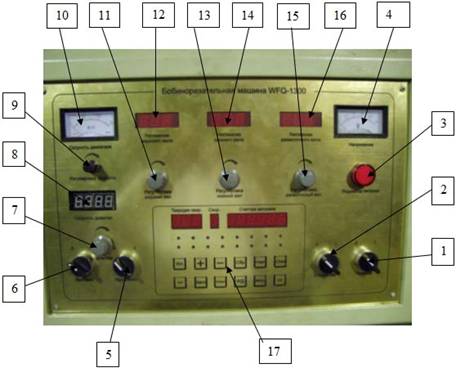

Описание основной панели управления (см. рис..№2)
Рис.№ 2
Глава 6.Описание компьютерной контрольной системы корректировки равнения полотна горизонтальной бобинорезки WFQ-1300-H.
Схема индикаторов на панели управления .
Глава7. Настройка горизонтальной бобинорезки WFQ-1300-H.
7.1 Загрузка материала на размотке
7.2 Намотка
7.3 Резка прямым ножом: (для пленочного материала)
7.4 Резка дисковыми ножами ( для бумаги).
7.5 Регулировка положения датчика кромки горизонтальной бобинорезки WFQ-1300-H.
7.6 Удаление кромки отходов материала горизонтальной бобинорезки WFQ-1300-H.
Глава 8 Техническое обслуживание горизонтальной бобинорезки WFQ-1300-H.
Глава9. Возможные неисправности и способы их устранения горизонтальной бобинорезки WFQ-1300-H.
VI Принципиальная электрическая схема горизонтальной бобинорезки WFQ-1300-H
Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!
Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..
