Бобинорезальная машина (бобинорезка) вертикального типа WFQ-1300
Инструкция по эксплуатации
Содержание:
Глава № 1 Описание бобинорезальной машины и назначение.
Глава № 2 Технические параметры.
Глава №3 Техника безопасности.
Глава№4 Установка оборудования.
Глава № 5 Описание контрольной панели управления.
Глава № 6 Настройка оборудования.
Глава № 7 Техническое обслуживание.
Глава№8 Возможные неисправности и способы их устранения.
Глава№9 Принципиальная электрическая схема.
Глава 1. Описание бобинорезальной машины и назначение
Бобинорезательная бобинорезальная машина WFQ-1300 вертикального построения предназначена для резки рулонных материалов, таких как бумага, различные самоклеющиеся материалы, полимерные пленки. Данный вид бобинорезальной машины не предназначен для перемотки широких ролей с размотки на один вал. В противном случае - будет происходить перегрев электромагнитных муфт и преждевременному выходу их из строя.
Резка производится как лезвиями, так и дисковыми ножами. Регулировка натяжения на намотке и размотке осуществляется при помощи электромагнитных тормозов. Контроль боковой кромки – оптический датчик регистрирует кромку полотна, система бокового регулирования автоматически управляет положением рулона размотки. Бобинорезальная машина оснащается пневматическими валами и системой вытяжки отрезанных кромок.
Глава 2. Технические параметры бобинорезальной машины
Технические данные:
Ширина на размотке, макс 1300 мм.
Диаметр на размотке, макс 600 мм.
Материал от 12 мкм.
Диаметр валов на намотке 76,2 мм.
Диаметр на намотке, макс 420 мм.
Мин. ширина реза 30 мм (лезвие), 40 мм (дисковый нож).
Погрешность резки ±0,3 мм.
Мощность (не менее) 4.8кВт.
Регулируемая скорость 30 - 160 м/мин.
Вес 1800 кг.
Глава№ 3. Техника безопасности бобинорезальной машины
Инструкция по эксплуатации содержит важную информацию о том, как правильно и безопасно работать на бобинорезальной машине с наибольшей эффективностью. Соблюдение Инструкции поможет избежать опасности, уменьшит стоимость ремонта и время простоя, увеличит срок службы и надёжность машины. Любой работник, приступающий к работе на машине, обязан изучить Инструкцию. Инструкция должна быть всегда доступна обслуживающему персоналу при использовании машины.
Эта бобинорезальная машина спроектирована в соответствии с последними стандартами и известными правилами по безопасности. Тем не менее, могу случиться травмы, соблюдайте все Инструкции по безопасности.
Эта бобинорезальная машина должна использоваться только в соответствии с её назначением и Инструкцией, это поможет избежать поломок бобинорезальной машины и травм, а также порчи материала. Перед началом работ проверьте знание требований раздела по безопасности и хорошее знание Инструкции. Это особенно относится к персоналу, который работает периодически на машине, например, во время установки или обслуживания.
В целях безопасности, длинные волосы должны быть завязаны сзади или убраны под берет. Одежда должна быть плотно подогнана.
Во время проверок и обслуживания только компетентный персонал может выполнять работы на электрических системах или электромеханическом оборудовании в сопровождении инженера – электрика, если необходимо. Если электрический шкаф, маркированный предупреждающими надписями, необходимо открыть, пожалуйста, отключите вначале сетевое питание. После полной остановки бобинорезальной машины откройте электрический шкаф и выполните проверки. После завершения проверок, верните крышки на место и включите питание, если это требуется.
Глава4. Установка бобинорезальной машины.
После получения бобинорезальной машины пользователь должен проверить комплектность и отсутствие повреждений бобинорезальной машины и запасных частей. Избегайте резких ударов при перемещении или подъеме бобинорезальной машины на место установки. Рем-болты, расположенные в верхней части, станины могут использоваться для подъема машины. В связи с тем, что корпус бобинорезальной машины и узел размотки транспортируются раздельно, демонтированные детали должны быть зафиксированы болтами. Используйте уровень для выравнивания бобинорезальной машины в продольном и поперечном направлении ошибка не должна превышать 0,1 мм.
Минимальное расстояние от стен или другого оборудования должна быть не менее 1 м, что позволит избежать несчастного случая из–за неровного пола или скученности оборудования.
Бобинорезальная машина требует 3-х фазного питания 380 вольт, 50 Гц и заземления. Фазные провода должны быть из гибкой медной проволоки, каждый сечением не менее 4 мм².
Недопустимо устанавливать бобинорезальную машину вблизи источников электромагнитного излучения, таких как станции распределения энергии или трансформаторы.
Убедитесь в том, что каждая деталь правильно установлена и надежно закреплена. Смажьте маслом движущиеся детали, каждое отверстие для масла, подшипники, шестерни. Проверьте исправность каждого контура и его подключение к цепи питания. При работе на холостом ходу проверьте каждый узел на отсутствие эффекта блокировки и постороннего шума, проверьте правильность направления вращения основного двигателя.
Ознакомьтесь с рабочими функциями каждого
переключателя бобинорезальной машины и
измерительного прибора на пульте управления.
Перед началом эксплуатации тормоза и муфта с магнитным порошком должны приработаться. Для этого необходимо подать на них ток возбуждения, составляющий 20% от номинального. Дать им поработать в течение нескольких десятков секунд и затем выключить. Эту операцию следует повторить несколько раз. Перед пробным запуском удалите антикоррозионную смазку и очистите каждую деталь. Проверьте, прочно ли затянуты винты и гайки во всех частях. Кроме того, смажьте все различные вращающиеся детали и вручную проверните машину, выполнив несколько циклов. Если все нормально, и бобинорезальная машина может работать ровно, включите электропитание и выполните пробный запуск машины. В это время вам следует проверить, правильное ли направление вращения двигателя и вентилятора. После холостого прогона в течение некоторого времени, если все нормально, то можно запускать бобинорезальную машину в эксплуатацию.

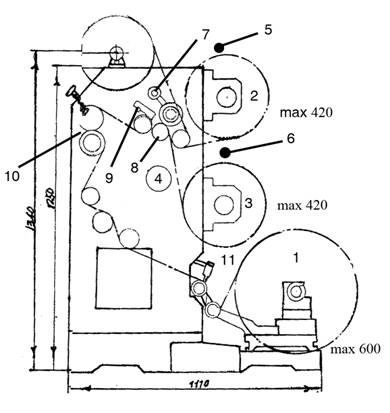

Конструкция машины: отличается простотой, рациональной компоновкой и состоит из следующих узлов( см. рис.№1)
Рис.№1
Поз.№1 Размоточный вал с исходным материалом.
Поз.№2 Верхний намоточный вал.
Поз.№3 Нижний намоточный вал.
Поз.№4 Труба для удаления отрезанных отходов.
Поз.№5 Верхний прижимной ролик.
Поз. №6 Нижний прижимной ролик.
Поз.№7 Вал с дисковыми ножами
Поз.№8 Вал с втулочными ножами.
Поз.№9 Установочный вал под резку
лезвиями.
Поз.№10 Резиновый прессовый вал.
Поз.№11 Фотоэлектрический датчик равнения края полотна.
Глава 5. Описание контрольной панели управления бобинорезальной машины.

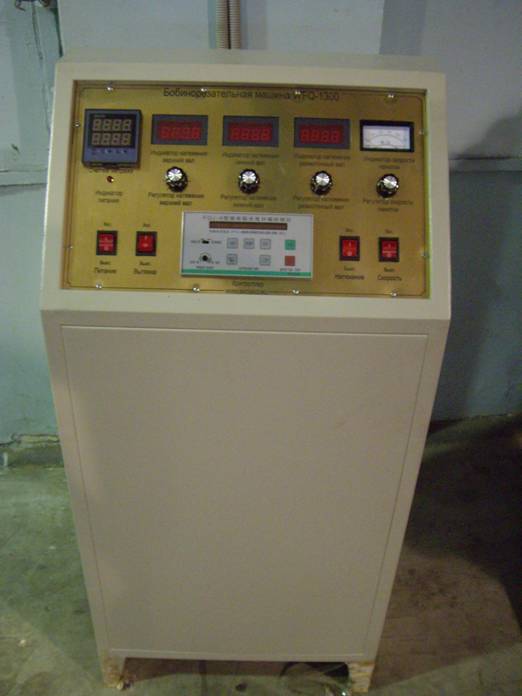

5-1Шкаф управления.
Рис.№2
Шкаф управления состоит из следующих основных узлов (см. рис.№2,2(а) и 2(б)):
Поз.№1 Рабочая панель управления.
Рис.№2(а)
Поз.№2 Электрическая часть панели управления.
Рис.№2(б)

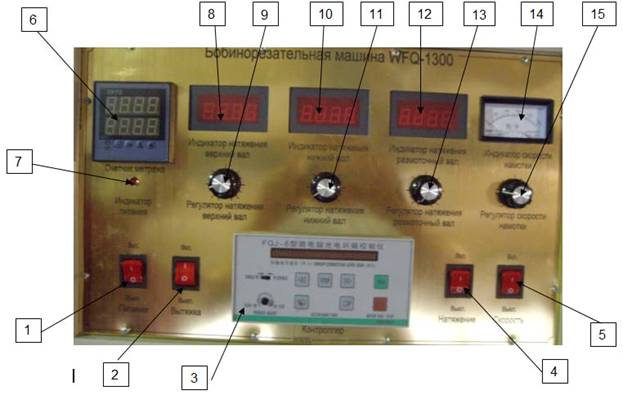

5-2 Описание контрольной панели управления бобинорезальной машины.
Описание основной панели управления (см. рис..№3)
Рис .№3
5-3Модуль для управление выравниванием материала в бобинорезальной машинe WFQ.
Рис.№4
Состоит из следующих позиций (см. рис №4):
Глава№6. Настройка бобинорезки WFQ
6.1 Загрузка материала на размотке в бобинорезальную машину WFQ
Работа пульта управления
6.2 Намотка в бобинорезальной машинe WFQ
6.3 Резка прямым ножом: (для пленочного материала)
6.4 Резка дисковыми ножами ( для бумаги) в бобинорезальной машинe WFQ.
6.5 Регулировка положения датчика кромки в бобинорезальной машинe WFQ.
6.6 Удаление кромки отходов материала.
Глава №7 Техническое обслуживание бобинорезальной машины WFQ
Глава№8. Возможные неисправности бобинорезальной машины WFQ и способы их устранения.
Глава№9 Принципиальная электрическая схема бобинорезальной машины WFQ.
Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!
Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..
