Бобинорезальная машина (бобинорезка) вертикального типа LFQ-1300
Инструкция по эксплуатации
Содержание
I. Введение
II. Технические характеристики бобинорезальной машины, конструкция и принцип работы
III. Инсталляция и настройка
V. Техническое обслуживание
VI. Пульт управления
VII.
Описание
системы управления
1.
Автоматическое устройство бокового равнения
2. Способ измерения длины и скорости намотки
3. Программирование длины намотки
4. Управление двигателями
VIII. Электрическая принципиальная схема
I. Введение:
Инструкция по эксплуатации содержит важную информацию о том, как правильно и безопасно работать на бобинорезальной машине с наибольшей эффективностью. Соблюдение Инструкции поможет избежать опасности, уменьшит стоимость ремонта и время простоя, увеличит срок службы и надёжность бобинорезальной машины. Любой работник, приступающий к работе на бобинорезальной машине, обязан изучить Инструкцию. Инструкция должна быть всегда доступна обслуживающему персоналу при использовании бобинорезальной машины.
Эта бобинорезальная машина спроектирована в соответствии с последними стандартами и известными правилами по безопасности. Тем не менее, могу случиться травмы, соблюдайте все Инструкции по безопасности.
Эта бобинорезальная машина должна использоваться только в соответствии с её назначением и Инструкцией, это поможет избежать поломок бобинорезальной машины и травм, а также порчи материала. Завод – изготовитель не несёт ответственности при несоблюдении этих предупреждений.
Убедитесь, что оператор имеет необходимую тренировку и квалификацию. Перед началом работ проверьте знание требований раздела по безопасности и хорошее знание Инструкции. Это особенно относится к персоналу, который работает периодически на бобинорезальной машине, например, во время установки или обслуживания.
В целях безопасности, длинные волосы должны быть завязаны сзади или обрезаны. Одежда должна быть плотно подогнана, недопустимо ношение украшений, даже таких как кольца. Движущиеся части бобинорезальной машины могут захватить свободную одежду или украшение, что приведёт к травме. Упавшее кольцо может попасть в движущиеся части бобинорезальной машины и привести к её поломке.
Во время проверок и обслуживания только компетентный персонал может выполнять работы на электрических системах или электромеханическом оборудовании в сопровождении инженера – электрика, если необходимо. Если электрический ящик и/или переключатели и/или другие электромеханические устройства, маркированные предупреждающими надписями, необходимо открыть, пожалуйста, отключите вначале сетевое питание. После полной остановки бобинорезальной машины ( бобинорезки ) откройте электрический ящик и выполните проверки. После завершения проверок, верните крышки на место и включите питание, если это требуется.
II. Технические характеристики бобинорезальной машины LFQ-1300 ( бобинорезки ), конструкция и принцип работы:

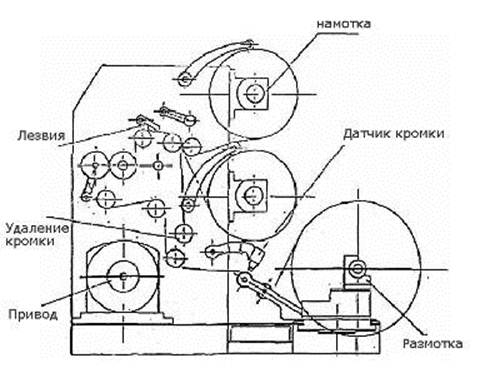

Рис. 1 Конструкция бобинорезальной машины LFQ-1300: Отличается простотой и рациональной компоновкой.
Принцип работы: Бобинорезательные машины серии LFQ (бобинорезки) предназначены для продольной резки различных полимерных пленок. Резка производится лезвиями. Регулировка натяжения на намотке и размотке осуществляется при помощи электромагнитных тормозов. Бобинорезальная машина оборудована автоматической системой равнения - оптический датчик регистрирует кромку полотна, после чего рулон на устройстве размотки позиционируется соответствующим образом. Бобинорезальные машины ( бобинорезки ) оснащаются пневмовалами, устройством пневматической фиксацией валов на размотке, устройством пневмоприжима протяжных валов, пневматической системой вытяжки обрезанных кромок.
Технические характеристики:
|
Макс. ширина роля |
1300 мм |
|
Макс. диаметр роля на размотке |
Ø800 мм |
|
Мин ширина реза (лезвия) |
30 мм |
|
Макс. диаметр роля на намотке |
Ø500 мм |
|
Диаметр пневмовалов |
Ø76,2 мм (3 “) |
|
Макс. скорость |
160 м/мин |
|
Вес |
2000 кг |
|
Габариты |
1500х2160х1300 мм |
III. Инсталляция и настройка.
Инсталляция:
После получения бобинорезальной машины ( бобинорезки ) пользователь должен проверить комплектность и отсутствие повреждений машины и запасных частей. Избегайте резких ударов при перемещении или подъеме бобинорезальной машины ( бобинорезки ) на место установки. Ремболты, расположенные в верхней части, станины могут использоваться для подъема бобинорезальной машины. В связи с тем, что корпус и узел размотки транспортируются раздельно, демонтированные детали должны быть зафиксированы болтами Используйте уровень для выравнивания бобинорезальной машины в продольном и поперечном направлении ошибка не должна превышать 0,1 мм.
Минимальное расстояние от стен или другого оборудования должна быть не менее 1 м, что позволит избежать несчастного случая из–за неровного пола или скученности оборудования.
Бобинорезальная машина требует 3-х фазного питания 380 вольт, 50 Гц и заземления. Фазные провода должны быть из гибкой медной проволоки, каждый сечением не менее 4 мм².
Недопустимо устанавливать машину вблизи источников электромагнитного излучения, таких как станции распределения энергии или трансформаторы.
Убедитесь в том, что каждая деталь правильно установлена и надежно закреплена. Смажьте маслом движущиеся детали, каждое отверстие для масла, подшипники, шестерни. Проверьте исправность каждого контура и его подключение к цепи питания. При работе на холостом ходу проверьте каждый узел на отсутствие эффекта блокировки и постороннего шума, проверьте правильность направления вращения основного двигателя.
Ознакомьтесь с рабочими функциями каждого
переключателя бобинорезальной машины и
измерительного
прибора на пульте управления. (см. подробную информацию в описании
пульта
управления)
Перед началом эксплуатации тормоза и муфта с магнитным порошком должны приработаться. Для этого необходимо подать на них ток возбуждения, составляющий 20% от номинального, дать им поработать в течение нескольких десятков секунд и затем выключить. Эту операцию следует повторить несколько раз.
Загрузка материала. Схема установки роля на размотку представлена на рис.2. Отключите муфту сцепления при помощи рычага (1). Открутите фиксирующую гайку (2) и освободите пневмовал (3). Отведите пневмовал в сторону, снимите подшипник. Наденьте рулонный материал, подлежащий резанию, на вал.
Повторите все операции в обратном порядке.
Пропустите материал согласно схеме, приведенной на Рис. 1. Материал будет разрезаться при прохождении лезвий. Прикрепите скотчем разрезанные полосы материала попеременно к шпулям надетым на верхний и нижний намоточные валы и затем подайте слабый воздушный поток для натяжения и выравнивания разрезанных полос материала.
Регулировка размотки материала (Рис. 2) Если натяжение по обеим сторонам материала неодинаково, то Вы можете его отрегулировать при помощи ручки на левой опоре (4), которая используется для регулировки продольного расположения вала с материалом, чтобы обеспечить параллельность вала с материалом относительно направляющего ролика.
Рис.2 Загрузка материала.
Рис.3 Регулировка положения датчика кромки.
Регулировка положения датчика кромки.
Регулировка режущих лезвий
Регулировка намотки:
Рис. 6 Регулировка намотки
IV.Техническое обслуживание
V. Пульт управления.
Рис. 7 Электрошкаф
Рис. 8 Пульт управления.
XI.Блок-схема компоновки электрической платы
Принципиальная электрическая схема
Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!
Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..
