Высокоскоростная машина для продольной резки ролей материала ( бобинорезка, бобинорезальная машина ) с одним валом размотки и одним валом намотки

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

I. Введение

Автоматическая машина для продольной резки ( бобинорезка ) FQ-320-S оснащена электромагнитным тормозом размотки и электромагнитной муфтой намотки. Бобинорезка имеет функции подсчета количества этикеток, счетчик метража, контроль края полотна. Станок характеризуется прочной конструкцией, высокой скоростью, высокой эффективностью, точностью высечки и резки, простотой в эксплуатации и стабильностью в работе.

Перед подключением к источнику электропитания бобинорезку необходимо заземлить.

Ⅱ. Основные технические характеристики

Скорость нарезки	130м/мин
Максим. ширина рулона	320мм
Максим диаметр при размотке	600мм
Максимальный диаметр при намотке	300мм
Точность резания	0.15мм
Напряжение	220В
Общая мощность	2кВт
Габаритные размеры	0.9x0.9x1.3м
Масса	About 400кг

Ⅲ. Правила безопасности

В настоящем руководстве используются два вида предупреждений: Осторожно! и Внимание! Означает, что неправильная эксплуатация может привести к смерти, сбою в работе бобинорезки или ее необратимому повреждению.

Внимание! Неправильная эксплуатация может привести к травмам или сбоям в работе бобинорезки.

Транспортировка и хранение

*Транспортировка:

Бобинорезка поставляется в деревянном ящике.

Для выгрузки и транспортировки бобинорезки используйте вилочный погрузчик. Барицентр и точка силы находится в центре дна машины.

*Условия хранения:

Избегайте пыли и вибрации

Влажность не более 40

Температура: -5℃ to 40℃

Установка

Внимание: перед установкой убедитесь, что болты бобинорезки надежно затянуты, затем установите бобинорезку на ровной поверхности и зафиксируйте ее при помощи винтовых ножек. Будьте аккуратны при установке.

Осторожно: установив бобинорезку необходимо очистить весь набор инструментов, при этом избегайте травмирования инструментами и повреждение машины.

Подключение бобинорезки к источнику электропитания

Внимание: электрическое подключение бобинорезки должно выполняться только профессиональными электриками при отключенном напряжении, требуемый источник электропитания 220В.

Настройка, запуск и эксплуатация

Перед отправкой покупателю бобинорезка была настроена на заводе. Не изменяйте заводские настройки. Пользователь настраивает только электрические параметры. Прежде, чем приступать к работе с машиной, внимательно прочитайте настоящее руководство, убедитесь, что вы усвоили правила безопасности.

Ⅳ. Система управления бобинорезальной машины

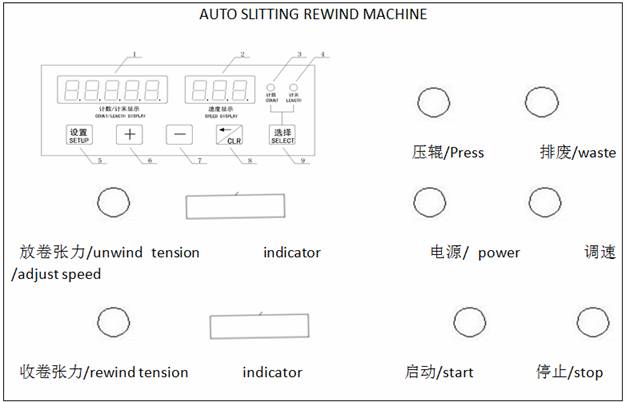

*Панель управления

Press: перемещение прижимного вала влево/вправо.

Waste: Blower control

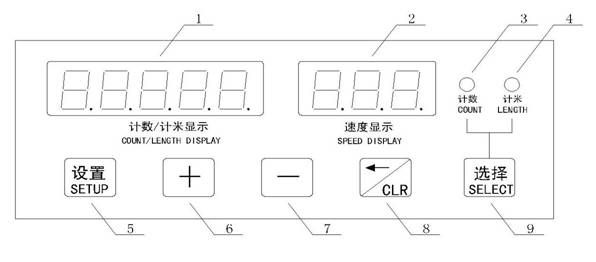

1. COUNTING AND LENGTH DISPLAY: в данном окне в зависимости от выбранного режима отображаются либо количество промотанных этикеток, либо текущая длина (в метрах). В режиме настройки в этом окне отображаются параметры;

2. SPEED DISPLAY: в этом окне отображается текущая скорость работы (ед. изм.: м/мин), в режиме настройки в этом окне отображаются значения параметров;

3. COUNTING INDICATOR LIGHT: индикатор режима подсчета количества этикеток. Данный индикатор горит, при включенном режиме подсчета количества этикеток.

4. LENGTH INDICATOR LIGHT: данный индикатор горит, когда включен режим счетчика длины;

5. SETUP: настройка параметров;

6. ON (+): используется для увеличения значения в режиме настройки параметров;

7. OFF (-): используется для уменьшения значения в режиме настройки параметров;

8. CLEAR/SHIFT: в рабочем режиме используется для обнуления количества этикеток или длины. В режиме настройки параметров используется для выбора разряда значения;

9. SELECT: используется для переключения между режимом подсчета количества этикеток и длины.

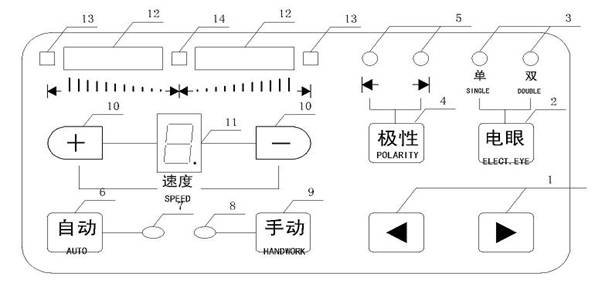

* Фотодатчик для выпрямления полотна

1. Перемещение влево/вправо.

2. Фотодатчик : бобинорезка имеет два фотодатчика.

3. Single/Double: single-работа с одним фотодатчиком,

double-работа с двумя фотодатчиками.

4. Speed: скорость работы фотодатчика (скорость слежения за полотном)

5. Auto / Manual: автоматический/ручной режим работы фотодатчика.

V. Работа с машиной

-Подключите бобинорезку к источнику электропитания 220В.

-Включите бобинорезку с помощью выключателя ‘power’ (“пуск”) на панели управления.

1. Размотка

Установите рулон в зависимости от его диаметра.

Используйте пневмовал, настройте позицию размотки, накачайте вал воздухом для фиксации рулона.

Внимание: установка рулона для размотки выполняется при выключенной машине.

2. Равнение полотна

*Равнение полотна осуществляется фотодатчиком.

*При выборе режима “Single”- будет работать один фотодатчик, при выборе режима “Double”- будут работать два фотодатчика. Для изменения полярности выпрямления переместите в противоположную сторону. При наличии небольшой ассимметрии, ее можно исправить с помощью маховика.

*Настройка скорости подачи полотна: бобинорезка работает на высокой скорости, и имеет 10 режимов скоростей ( от 0 - 9), ‘0’ - максимальная скорость бобинорезки и подачи полотна, ‘9’ – минимальная скорость.

* Режим ‘MANUAL’ (ручной) позволяет выбрать полярность. Для возврата в автоматический режим работы нажмите ‘AUTO’.

*В режиме ‘MANUAL’ (ручной) возможно перемещение по горизонтали. В автоматическом режиме нужно вручную настроить чувствительность 2 –х фотодатчиков, затем выровнять рулон по центру и переместить фотодатчик на цветовую метку и, наконец, включить автоматическую коррекцию.

* И в ручном и в автоматическом режиме при касании концевого выключателя автоматически срабатывает звуковая сигнализация, вручную отодвиньте от концевой позиции, звуковой сигнал прекратится.

3. Резка

*Главными компонентами системы продольной резки бобинорезальной машины являются верхний дисковый нож, нижний дисковый нож, гайка для поперечной настройки верхнего дискового ножа, гайка для поперечной настройки нижнего дискового ножа, фиксирующая ручка верхнего ножа, правая и левая регулировочные гайки, шкала и др..

*Резка бумаги: отрегулируйте верхнюю и нижнюю гайки для поперечной настройки.

*Ширина полос: отрегулируйте правую и левую гайки по шкале.

*Не прикасайтесь к ножам во время работы машины, так как это может привести к серьезным травмам!

4. Намотка

*Механизм намотки состоит из верхнего вала намотки, нижнего вала намотки, фрикционного ролика натяжения, гайки регулировки натяжения и др..
*Регуляция натяжения намотки: используйте гайку для регулировки натяжения.

*Если материал рвется, возможно, что установлено слишком высокое натяжение, отрегулируйте натяжение с помощью гайки.

*Если наблюдается провисание материала, значит, натяжение слишком слабое, отрегулируйте натяжение с помощью гайки.

ⅤI. Устранение неисправностей и техническое обслуживание

* Заусенцы после резки

-Затупились верхний и нижний нож. Замените их.

*Точность резки > ±0.15мм

-Проверьте, нормально ли работает фотодатчик.

*Разрывы бумаги на намотке

-Отрегулируйте натяжение на намотке или размотке

*Сильная вибрация бобинорезки во время работы

-Проверьте смазку шарико-винтовой пары механизма выпрямления

*Сильный шум во время работы

-Возможен износ или деформация привода ( замените привод),

Или ослабление цепи ( затяните цепь)

*Срок годности пневмовала истек

-Проверьте нет ли протечек на соединениях клапана

*После подключения электропитания возникает небольшая утечка.

---Проверьте заземление
