Автоматический продольно-резательный станок
с секцией высечки типа DKG -320, 450
Инструкция по эксплуатации - краткий вариант
Смотрите также нашу страничку в Интернете: www.flexomachines.ru
Содержание:
Глава №1. Описание машины ротационной высечки и назначение.
Глава №2. Технические параметры рулонной машины ротационной высечки пустышек.
Глава № 3. Техника безопасности работы с рулонной машины ротационной высечки пустышек.
Глава№4. Установка рулонной машины ротационной высечки пустышек.
Глава №5. Описание контрольной панели управления рулонной машины ротационной высечки пустышек.
Глава №6.Описание контрольной системы корректировки равнения полотна.
Глава№7. Настройка рулонной машины ротационной высечки пустышек.
Глава № 8. Техническое обслуживание рулонной машины ротационной высечки пустышек.
Глава№9. Возможные неисправности и способы их устранения.
Глава№10.Принципиальная электрическая схема рулонной машины ротационной высечки пустышек.
Глава№1 Введение

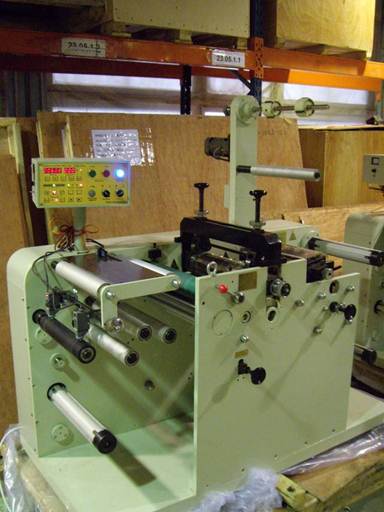

Автоматический продольно-резательный станок типа DKG -320-450, - это рулонная машина ротационной высечки пыстышек и других самоклеющихся этикеток. Станок ротационной высечки имеет такие функциональные возможности, как установка длины, возможность работы по метражу или по отсчету этикеток, автоматическая остановка и для контроля равнения полотна установлены фотоэлектрические элементы, удаление отходов резки с помощью вентиляционной системы. Станок характеризуется прочной конструкцией, устойчивостью, высокой эффективностью, точностью при разрезании, простотой в эксплуатации и стабильностью в работе.
Станок рулонной ротационной высечки пустышек должен быть подключен к заземлению, прежде чем он будет подсоединен к источнику питания.
Глава№2 Технические параметры рулонной машины ротационной высечки пустышек.
Скорость ротационной высечки: 75 м/мин
Максимальная ширина полотна: 320 мм
Максимальный диаметр подачи: 500 мм
Максимальный диаметр намотки рулонов: 480 мм
Точность резания: + - 0,5 мм
Напряжение источника питания: 220 Вольт±10%
Общая потребляемая мощность: 1 кВт
Общие размеры: 1,2 (Д) х 0,8 (Ш) х 1,2 (В) м
Вес: около 500 кг
Глава№ 3. Техника безопасности работы с рулонной машиной ротационной высечки пустышек.
Инструкция по эксплуатации содержит важную информацию о том, как правильно и безопасно работать на ротационной высечке с наибольшей эффективностью. Соблюдение Инструкции поможет избежать опасности, уменьшит стоимость ремонта и время простоя, увеличит срок службы и надёжность ротационной высечки. Любой работник, приступающий к работе на ротационной высечке, обязан изучить Инструкцию. Инструкция должна быть всегда доступна обслуживающему персоналу при использовании ротационной высечки.
Эта рулонная машина ротационной высечки пустышек спроектирована в соответствии с последними стандартами и известными правилами по безопасности. Тем не менее, могу случиться травмы, соблюдайте все Инструкции по безопасности.
Эта машина ротационной высечки должна использоваться только в соответствии с её назначением и Инструкцией, это поможет избежать поломок ротационной высечки и травм, а также порчи материала. Перед началом работ проверьте знание требований раздела по безопасности и хорошее знание Инструкции. Это особенно относится к персоналу, который работает периодически на ротационной высечке, например, во время установки или обслуживания.
В целях безопасности, длинные волосы должны быть завязаны сзади. Одежда должна быть плотно подогнана. Движущиеся части ротационной высечки могут захватить свободную одежду, что приведёт к травме.
Во время проверок и обслуживания только компетентный персонал может выполнять работы на электрических системах или электромеханическом оборудовании в сопровождении инженера – электрика, если необходимо. Если электрический шкаф, маркированный предупреждающими надписями, необходимо открыть, пожалуйста, отключите вначале сетевое питание. После полной остановки ротационной высечки откройте электрический шкаф и выполните проверки. После завершения проверок, верните крышки на место и включите питание, если это требуется.
3.1 Требования безопасности при высечке на рулонной машине ротационной высечки пустышек .
Перед пуском ротационной высекальной машины необходимо проверить исправность механизмов отделочной секции, исправность блокировочных устройств, прочность крепления штампов и правильность установки высечного клише. Перед пуском ротационной высечки проверить, не находится ли кто-либо из обслуживающего или ремонтного персонала в опасных зонах ротационной высечки и дать предупреждающий сигнал.
Во время работы ротационной высечки запрещается:
− проверять крепление штампа, чистить вращающиеся части модуля высечки, вынимать из ротационной высечки какие-либо предметы;
− работать при снятых кожухах ограждений подвижных опасных зон;
− касаться подвижных частей ротационной высечки;
− смазывать, чистить и протирать движущиеся части ротационной высечки.
Заменять вышедшие из строя элементы модуля высечки, чистить и устанавливать штампы, а также устранять неполадки в модуле можно только при выключенной ротационной высечке
Глава№4. Установка рулонной машины ротационной высечки пустышек.
После получения машины ротационной высечки пользователь должен проверить комплектность и отсутствие повреждений машины ротационной высечки и запасных частей. Избегайте резких ударов при перемещении или подъеме ротационной высечки на место установки. Используйте уровень для выравнивания машины ротационной высечки в продольном и поперечном направлении ошибка не должна превышать 0,1 мм.
Минимальное расстояние от стен или другого оборудования должна быть не менее 1 м, чтобы был подход к оборудованию при техническом обслуживании.
Недопустимо устанавливать ротационную высекальную машину вблизи источников электромагнитного излучения, таких как станции распределения энергии или трансформаторы.
Убедитесь в том, что каждая деталь правильно установлена и надежно
закреплена. Смажьте маслом движущиеся детали, каждое отверстие для масла, подшипники, шестерни. Проверьте исправность каждого контура и его подключение к цепи питания. При работе на холостом ходу проверьте каждый узел на отсутствие эффекта блокировки и постороннего шума. Ознакомьтесь с рабочими функциями каждого переключателя ротационной высечки и назначение всех кнопок на пульте управления.
Перед пробным запуском удалите антикоррозионную смазку и очистите каждую деталь. Проверьте, прочно ли затянуты винты и гайки во всех частях. Кроме того, смажьте все различные вращающиеся детали и вручную проверните ротационную высекальную машину, выполнив несколько циклов. Если все нормально, и машина может работать ровно, включите электропитание и выполните пробный запуск ротационной высечки. После холостого прогона в течение некоторого времени, если все нормально, то можно запускать ротационную высекальную машину в эксплуатацию.
Глава№ 5. Описание контрольной панели управления рулонной машины ротационной высечки пустышек .
Описание основной панели управления рулонной машины ротационной высечки пустышек(см. рис..№1)
Рис.1 Панель управления рулонной машины ротационной высечки пустышек.
Изображение панели управления (Рис.№1))
Поз.1 Питание: включение – выключение питания ротационной высекальной машины.
Поз.2 Индикация питания: индикатор будет светиться после подключения ротационной высекальной машины к источнику питания.
Поз.3: Вытяжка: включение - выключение вентилятора для удаления отходов отрезанной кромки.
Поз.4 Регулятор скорости работы ротационной высекальной машины
Поз.5Кнопка для пуска работы по заданным параметрам.
Поз.6 Кнопка для остановки цикла.
Поз.7Модуль для установки метража.
Поз.8Модуль для управления выравнивания полотна.
5-1 Модуль для установки метража.(рис№2) рулонной машины ротационной высечки пустышек
5-2 Установка параметров длины рулонной машины ротационной высечки пустышек

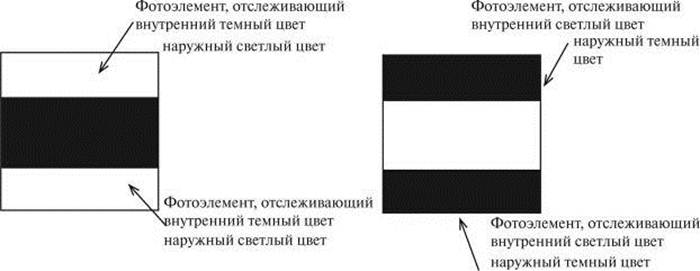

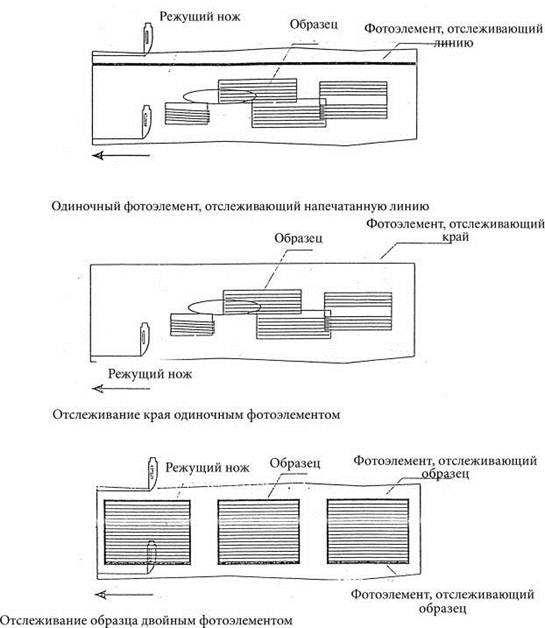

Глава 6.Описание контрольной системы корректировки равнения полотна рулонной машины ротационной высечки пустышек.
Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!
Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..
