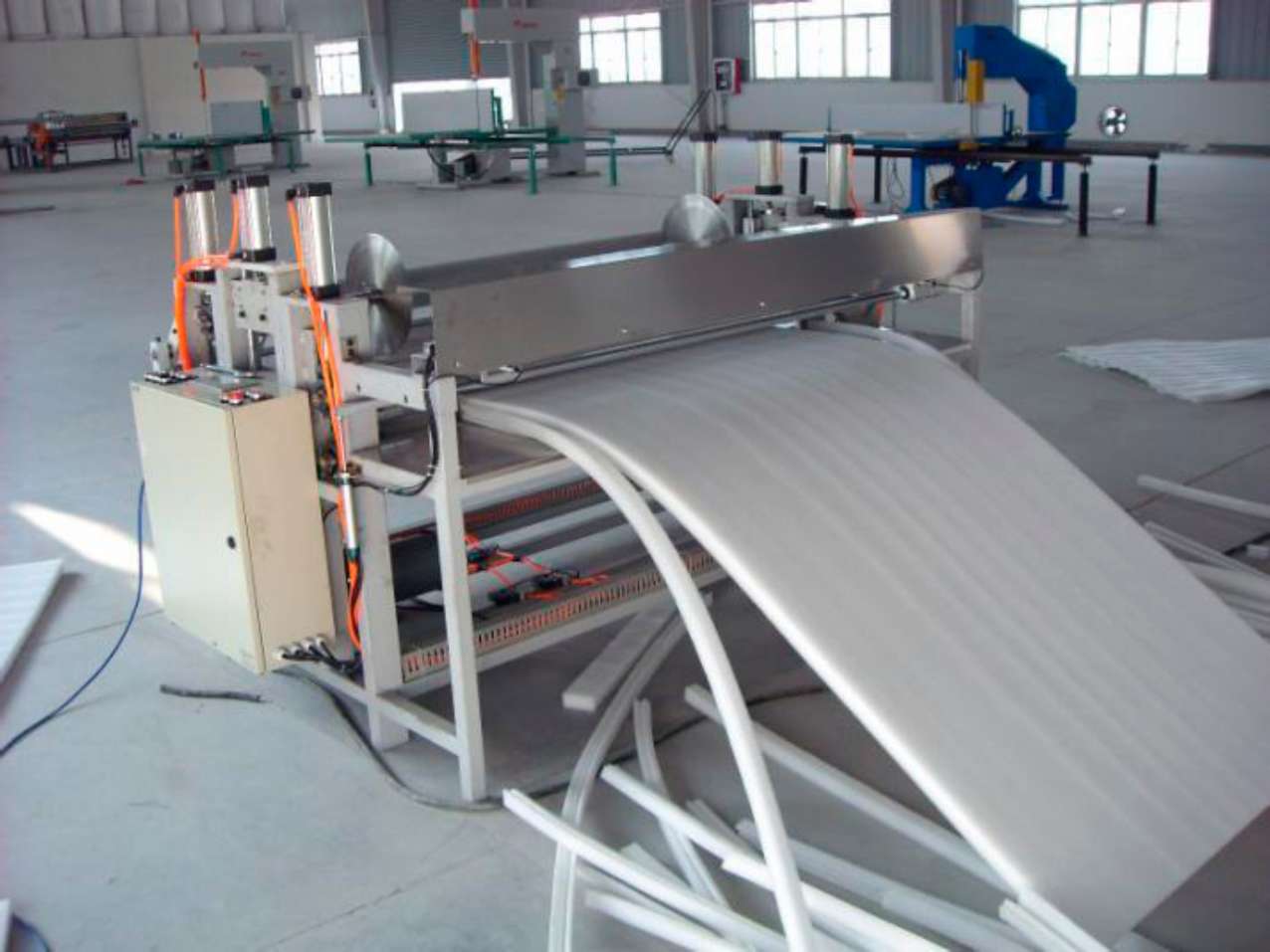

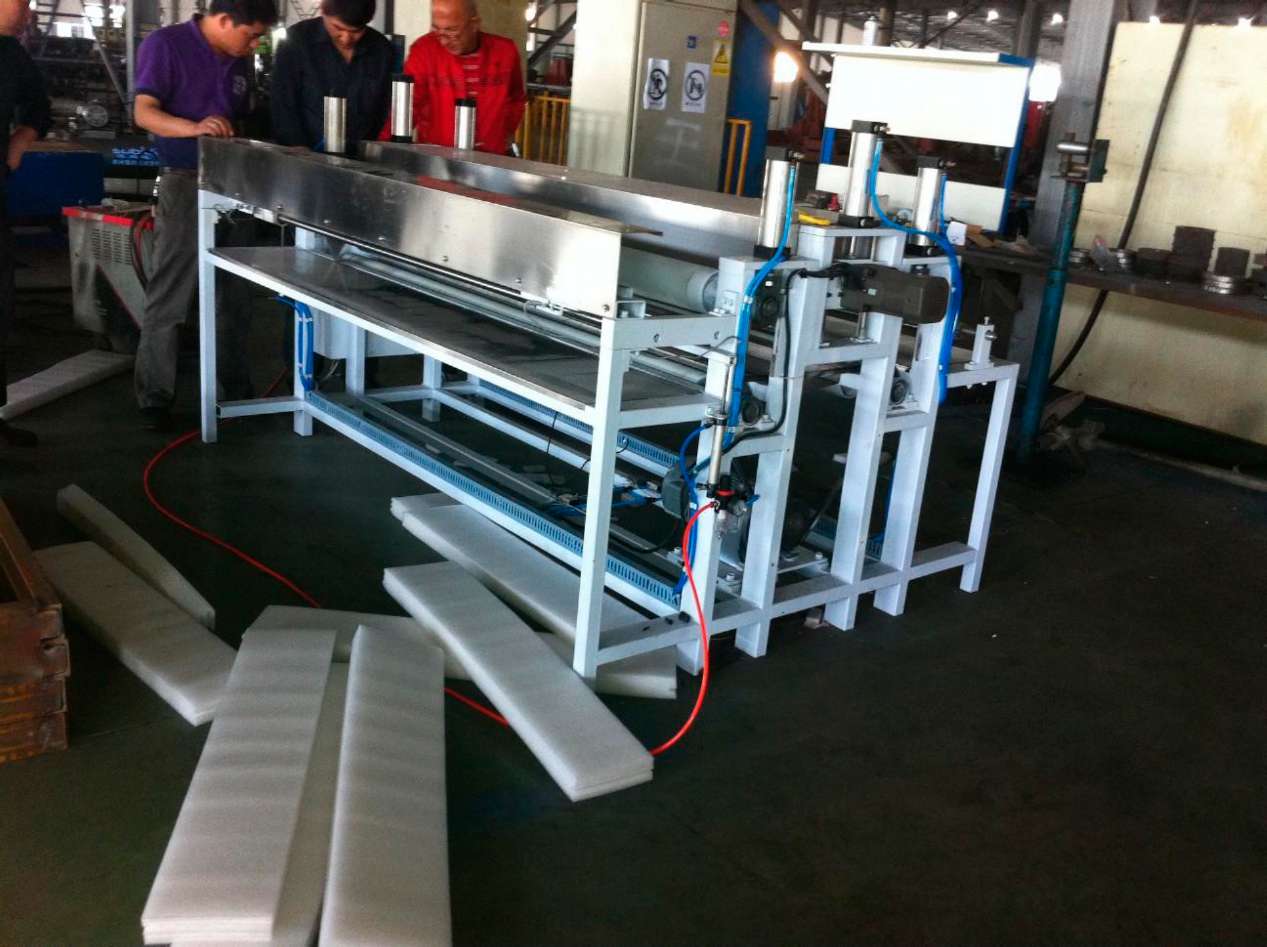

Данное оборудование применяется для продольной и поперечной резки рулонных заготовок из вспененного материала.

Бобинорезки - листорезки серии DK этой серии конструктивно состоят из резального оборудования, электрической системы, микропроцессорного контроллера, электродвигателей, и обеспечивают выполнение таких технологических операций, как точный контроль заданной длины листа, автоматическую регулировку скорости, контроль с помощью фотоэлектрических датчиков, и т.д. Бобинорезки - листорезки серии DK сочетают функции не только поперечной резки, но и отсечения отходов в продольном направлении.

Резальные бобинорезки - листорезки серии DK-EPE этого семейства отличаются стабильностью характеристик, простотой эксплуатации и являются отличным выбором для обработки рулонных вспененных материалов.

УСТАНОВКА И ПРОБНЫЙ ЗАПУСК

Бобинорезка - листорезка серии DK-EPE поставляется покупателю в уже собранном виде. Пользователю необходимо поставить бобинорезку - листорезку серии DK-EPE на подготовленное для нее рабочее место и выровнять по горизонтали.

Проверьте и при необходимости подтяните все винтовые соединения.

Проведите полную чистку и смазку бобинорезки - листорезки серии DK-EPE.

Проверьте электрические соединения, состояние кабелей и предохранителей.

Подключите оборудование к трехфазному источнику питания 380В/50Гц по четырехпроводной схеме.

К электрическому подключению бобинорезки - листорезки серии DK-EPE допускаются только специалисты. Черный провод используется для заземления бобинорезки - листорезки серии DK-EPE. Обязательно заземлите бобинорезку - листорезку серии DK-EPE для обеспечения безопасности.

Подключите оборудование к источнику сжатого воздуха и установите давление в пневмосистеме 5~6 кгс/см2 (синяя часть шкалы), диаметр воздушных шлангов 8мм.

Выполнив подсоединение бобинорезки - листорезки серии DK-EPE к источнику электропитания и сжатого воздуха, убедитесь, что соединения надежны, при необходимости затяните винты, которые могли ослабнуть при транспортировке.

Проверьте состояние компонентов электрического шкафа.

Прежде, чем включать электропитание бобинорезки - листорезки серии DK-EPE, убедитесь, что все части бобинорезки - листорезки серии DK-EPE исправны,

На этом установка бобинорезки - листорезки серии DK-EPE завершена.

ПАНЕЛЬ УПРАВЛЕНИЯ

Пуск Запуск бобинорезки - листорезки серии DK-EPE

Стоп Остановка бобинорезки - листорезки серии DK-EPE

Подающие валы Сведение подающих валов

Продольный рез Опускание ножей продольной резки

Режим Выбор режима: Авто/Ручной

Поперечный рез Выбор направления вращения поперечного ножа

Выводные валы Сведение выводных валов Двигатель продольного реза Включение двигателя продольного

реза

Толчок Включение старт-стопного режима

Авар.стоп Аварийная остановка бобинорезки - листорезки серии DK-EPE

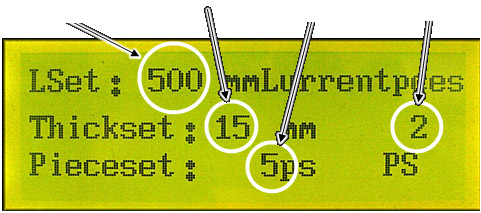

* Значение в данном поле не влияет на процесс реза

ТЕСТИРОВАНИЕ БОБИНОРЕЗКИ - ЛИСТОРЕЗКИ СЕРИИ DK-EPE

После установки необходимо выполнить проверку движущихся узлов бобинорезки - листорезки серии DK-EPE. Бобинорезка - листорезка серии DK-EPE управляется с помощью кнопок панели управления .

Тестовый запуск пневмоцилиндров.

Данная бобинорезка - листорезка серии DK-EPE оснащена восемью цилиндрами. На панели управления расположены кнопки «Подающие валы», «Продольный рез», «Выводные валы», имеющая две функции каждая;

Кнопка «Подающие валы»: предназначена для подъема и опускания фронтального прижимного цилиндра.

Кнопка «Продольный рез»: эта кнопка работает только при активированной функции «Включение двигателя продольного реза».

«Выводные валы»: предназначена для подъема и опускания заднего прижимного цилиндра.

Нажимая на кнопки, проверьте синхронность и при необходимости отрегулируйте скорость с помощью пневморегуляторов цилиндров.

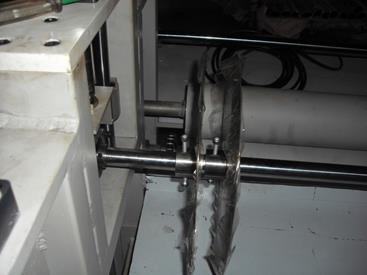

Тестовый запуск дискового ножа

Кнопка «Включение двигателя продольного реза» используется для включения и выключения двигателя дискового ножа.

Сначала нажмите кнопку «Включение двигателя продольного реза», затем нажмите кнопку «Продольный рез».

Тестовый запуск поперечного ножа

Внимание: При нажатии кнопки выключателя двигателя поперечной резки дисковый нож под двигателем начнет вращаться автоматически. Будьте осторожны!

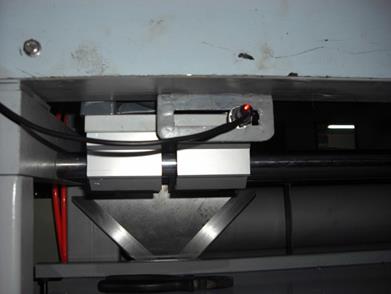

Перед проверкой протолкните нож до конца, чтобы убедиться, что датчики реагируют на нож/двигатель. Нож оснащен двумя датчиками, как показано на рисунке ниже:

Убедитесь, что датчик регистрирует двигатель, при этом загорится индикатор датчика. Установите переключатель режимов в ручную позицию, затем поворачивайте ручку поперечной резки по часовой стрелке и против часовой стрелке, чтобы убедиться в плавности резки и отсутствии постороннего шума.

Редукторный двигатель требует частой смазки для обеспечения долгого срока службы.

Кнопка подачи материала «Толчок»

Нажмите кнопку «Толчок», включится двигатель подачи материала, затем вал. Отпустите кнопку «Толчок», двигатель подачи материала выключится. (Внимание: эта кнопка работает только в ручном режиме).

Вышеописанные функции работают только при отключенном аварийном выключателе.

ПОРЯДОК РАБОТЫ

Установите рулон материала в устройстве подачи и заведите свободный край между подающими и выводными валами.

Отрегулируйте положение ножей продольного реза.

Прежде чем настраивать дисковый нож убедитесь, что выключен аварийный выключатель.

Не разрешается настраивать дисковый нож до его полной остановки.

Включите питание, установите параметры реза на панели управления.

Установите ручной режим работы, сведите подающие и выводные валы, опустите ножи продольного реза и, подав небольшое количество материала, сделайте первый поперечный рез для получения ровного края.

Переведите бобинорезку - листорезку серии DK-EPE в автоматический режим работы, нажмите кнопку

«Пуск», отрежьте один лист и остановите бобинорезку - листорезку серии DK-EPE кнопкой «Стоп».

Измерьте длину листа и, в случае несовпадения реальной длины листа с заданной, измените значение в поле «Длина листа» таким образом, чтобы скорректировать ошибку, после чего продолжайте работу.

По окончании работы отключите питание.

ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ.

Во время работы оборудования не прикасайтесь к подвижным частям.

Не загромождайте пространство вокруг оборудования, оператор должен иметь свободный доступ ко всем элементам станка.

Не оставляйте на подвижных частях оборудования инструмент и прочие предметы.

Предупреждающие знаки на оборудовании не должны быть заслонены или испачканы.

Всегда обесточивайте оборудование перед обслуживанием.

Не используйте материалы, непредусмотренные характеристиками станка.

Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!

Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..

* По дополнительным вопросам и по вопросам приобретения оборудования звоните нам сюда .. или пишите сюда: info@chinko.ru

Скорость работы листорезки максимальная	50 м/мин
Ширина резки максимальная	1600 мм
Максимальная ширина рулона	2000 мм
Толщина материала	10-100 мм
Мощность мотора	1.5 кВт
Pneumatic Haul-off unit	3 группы
Мотор резки на листы	370 Вт
Мотор продольной резки	300 Вт
Потребляемая мощность	3 кВт
Напряжение питания	3х380, 50Гц
Регулировка скорости на двигателе	Инвертер
Габаритные размеры	1650 х 1930 х 1500 мм
Общий вес	1.3 тонн
