Многофункциональная скоростная бобинорезальная машина горизонтального типа WFQ-650-H – WFQ-1300-H, перевод стандартной инструкции

     Бобинорезальная машина WQF-H - это новая продукция с улучшенной технологией, специально разработанная в Китае для работы в печатной, упаковочной и кабельной промышленности.

     Эта бобинорезка - совершенная машина, в которой применена компьютерная система установки длины, автоматическое оптоэлектронное слежение, автоматическое отключение высокого уровня, магнитное управление напряжением, термостатический автомат измерения, предупреждения, световой индикации, магнитная сенсорная система. Мы располагаем двумя сериями автоматических и полуавтоматических бобинорезальтных станков по выбору заказчика - тип В и Z, пятью моделями для тонкой бумаги, тонкой плёнки, жёсткой ленты, горячего расщепления и для толстой бумаги, четырьмя различными модификациями для 600 мм, 800 мм,1100 мм, 1300 мм и 1600 мм - четырьмя различными типами бобинорезок. Главный пошаговый регулятор скорости способен обеспечивать стабильную подачу, точное размещение, готовые пакеты получаются аккуратными, гладкими и жёсткими и превосходного внешнего вида.

     Станок может также использоваться для обработки рулонных материалов: пластмассовой плёнки, стеклобумаги, рулонной бумаги, терилена, волоконной ткани и другой продукции.

      Уважаемый пользователь, мы готовы выслушать от вас любые предложения как о станке в целом, так и об отдельных узлах машины и будем счастливы, если эти инструкции помогут вам. Благодарю.

1. Основные технические параметры бобинорезальной машины серии WFQ-H:

(Стандарт: тип WQF650 - 1300)

Рулонный материал

Максимальная ширина                               1300 мм

Максимальный диаметр                             Ø 800 мм ( по спец заказу - до 1200 мм)

Минимальный внутренний диаметр           Ø 50 мм ( стандарт - Ø 76 мм)

Рулонная продукция

Минимальная ширина                                 при прямой резке 30 мм

                                                                         По спецзаказу более 10 мм

                                                                       При круглой резке - 40 мм

Максимальный диаметр                             Ø 400 мм (спец - Ø 600 мм)

Внутренний диаметр                                     Ø 76 мм (возможен спецзаказ)

Скорость резки                                              16 - 160 м/мин

Электропитание                                           Тип В: 2,2 кВт

                                                                       Тип Z: 2,2 кВт ( спец - 7,5 кВт)

                                                                       380 В/50 Гц

Рабочий шум                                                < 85 дб

Вес бобинорезки                                                     Тип В – 1500 кг

                                                                       Тип Z - 2050 кг

Габариты                                                      Тип В - 2130 х 2050 х 1350 мм

Тип Z - 2350 х 2290 х 1350 мм

2. Основные конструкционные и функциональные особенности бобинорезальной машины серии WFQ-H:

-       основная конструкция

расцепление, резка, намотка и электрический контроль

-       рис. 2-1: система электрического управления (контроля) расцепляет рулон материала через стартовое устройство, пропускает его через фотоэлектрическое устройство, магнитную сенсорную систему и систему определения длины, устройство резки и намотки, и, наконец, обработки отходов. Подробнее см. на рис. 2-2.

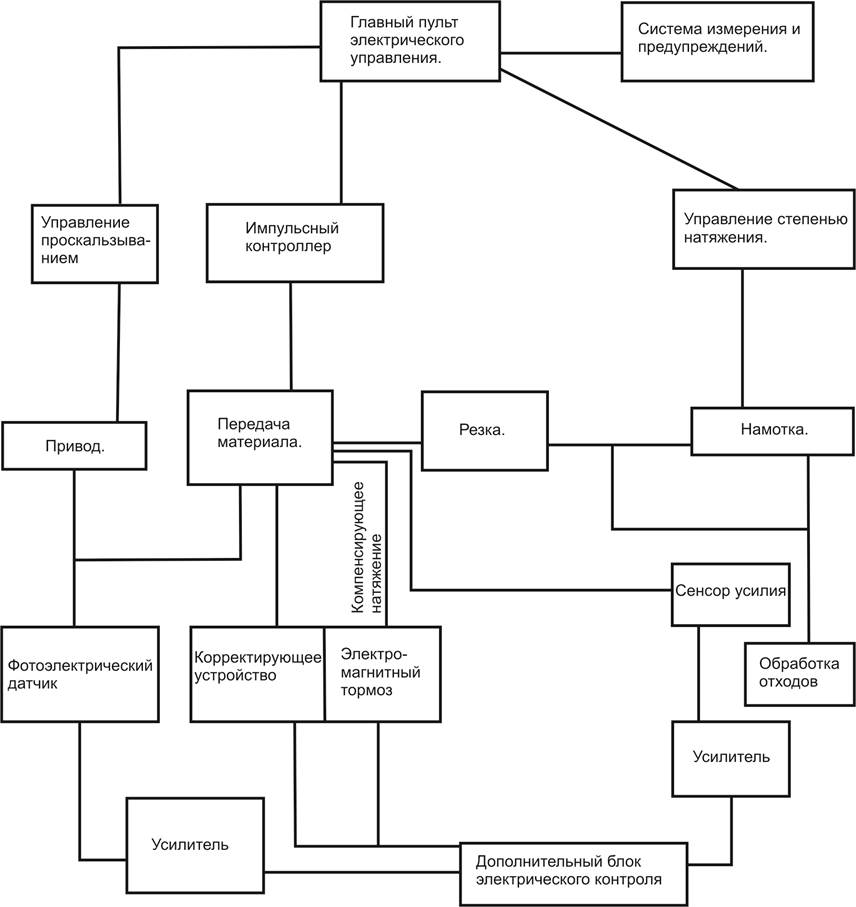

Рис. 2-1 Принцип работы бобинорезальной машины серии WFQ-H

Рис. 2-2

Рис. 3-1

УСТАНОВКА и РЕГУЛИРОВКА бобинорезальной машины

1. Разгрузка бобинорезальной машины серии WFQ-H:

Когда заказчику требуется разгрузить бобинорезку с борта корабля на место установки, следует сначала вскрыть деревянный ящик, избегая поломки бобинорезки, подложить мягкую прокладку для защиты поверхности бобинорезки и без постукивания по станку, поднять груз при помощи подъёмной проушины, используя подъёмный кран.

2. Установка и регулировка бобинорезальной машины серии WFQ-H:

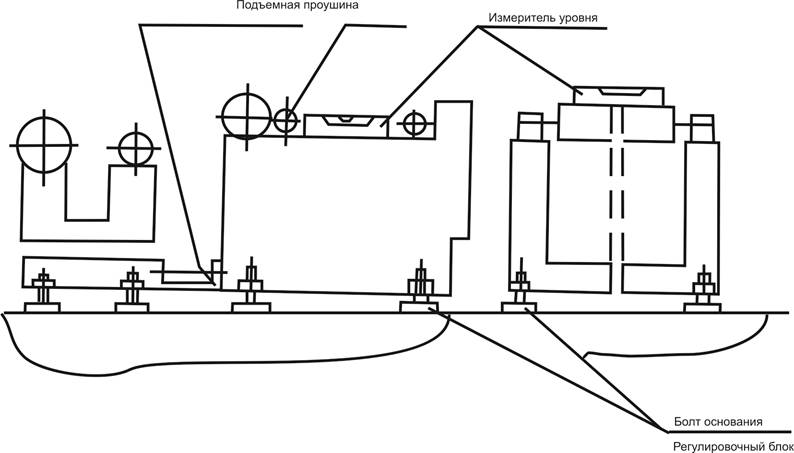

Оборудование должно быть установлено на прочный бетонный фундамент с двухметровым допуском для обеспечения работы, что соответствует стандартам (см. рис. 3-1). Поперечный уровень бобинорезки должен быть виден со стороны роликов, отклонение от горизонтали не должно превышать 0,1 мм/м; вертикальный уровень следует наблюдать со стороны скобы, отклонение от горизонтали не должно превышать 0,2 мм /м.

Для обеспечения горизонтальности при работе бобинорезки следует использовать регулировочный болт, корректировку измерителем уровня, или можно поместить уровнемер на скобу бобинорезки или ролик для проверки правильности установки всей машины, затем удалить болт и гайку. Убедитесь, что система освобождение и система резки находятся в относительно сбалансированном положении.

Станок следует насухо вытереть после установки и отладки, надо проверить, чтобы все части машины были закреплены надёжно и без повреждений, что их расположение правильное; проверьте также плотность всех электрических соединений и вилочных разъемов.

Работа бобинорезальной машины и инструкция по эксплуатации

1. Подготовка бобинорезальной машины серии WFQ-H:

1) Проверьте установку всех деталей и частей бобинорезке

2) Смажьте все детали, наполните маслёнки жидкой или густой смазкой

3) Проверьте подачу электропитания и установите все компоненты

4) Машина не должна стучать при работе без нагрузки, проверьте направление вращения электродвигателя

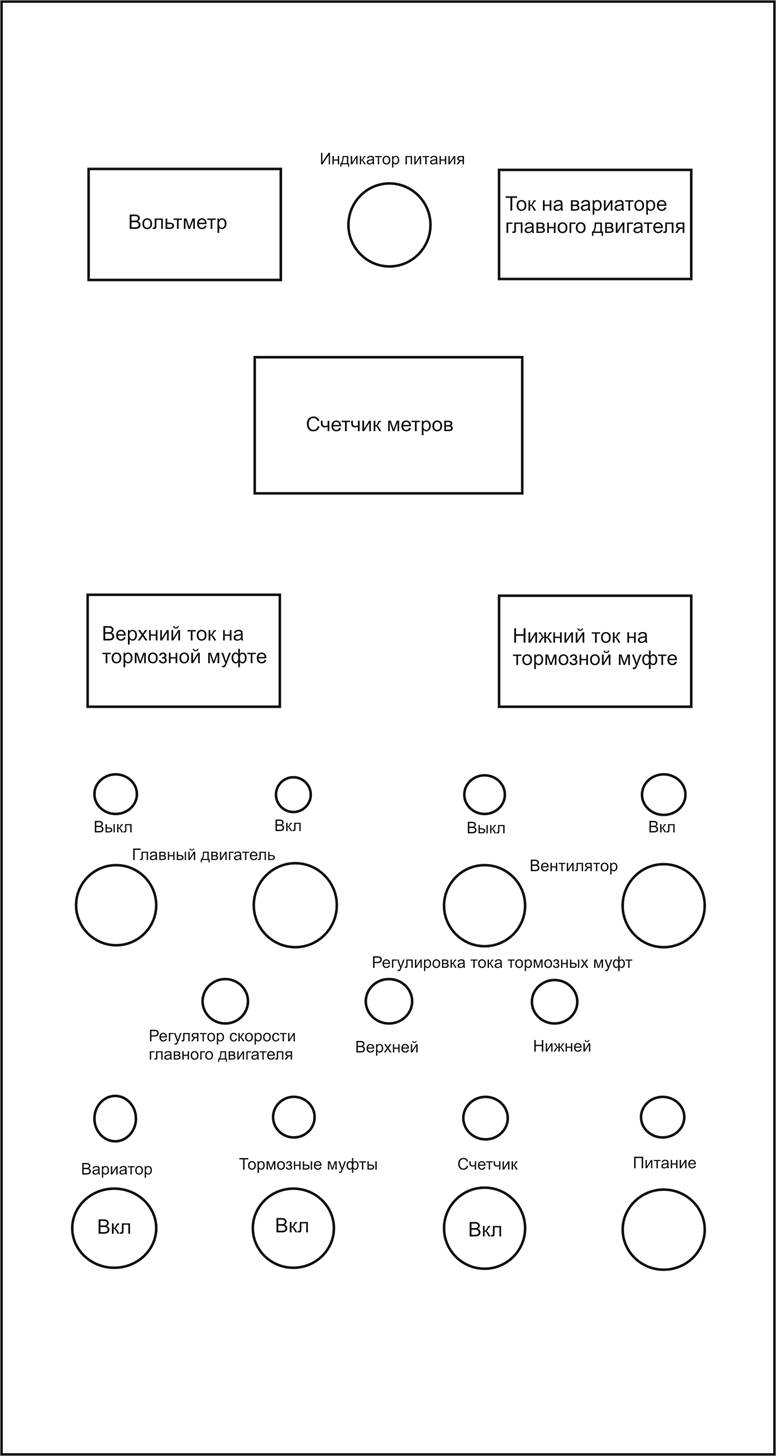

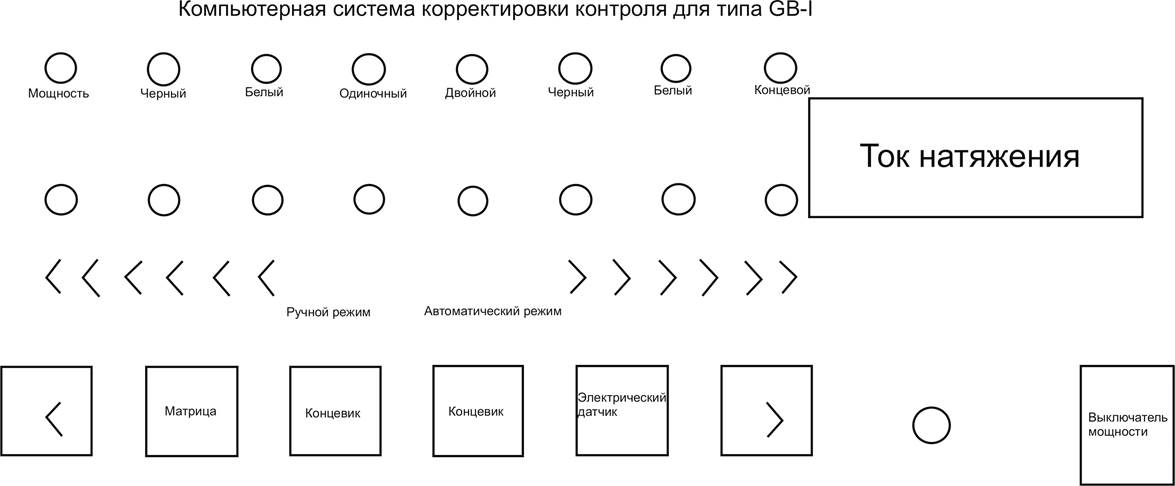

5) Постарайтесь запомнить назначение всех кнопок на блоке управления, изучите электрическую часть бобинорезки

6) Дайте станку поработать для приработки всех сочленений, затем включите магнитное торможение (см. рис. 4-1-8) После прогона на 20% тока возбуждения, поработайте на скорости от 10 до 500об/мин. остановите бобинорезку, снова подайте питание и так повторите несколько раз.

2. Работа бобинорезальной машины серии WFQ-H:

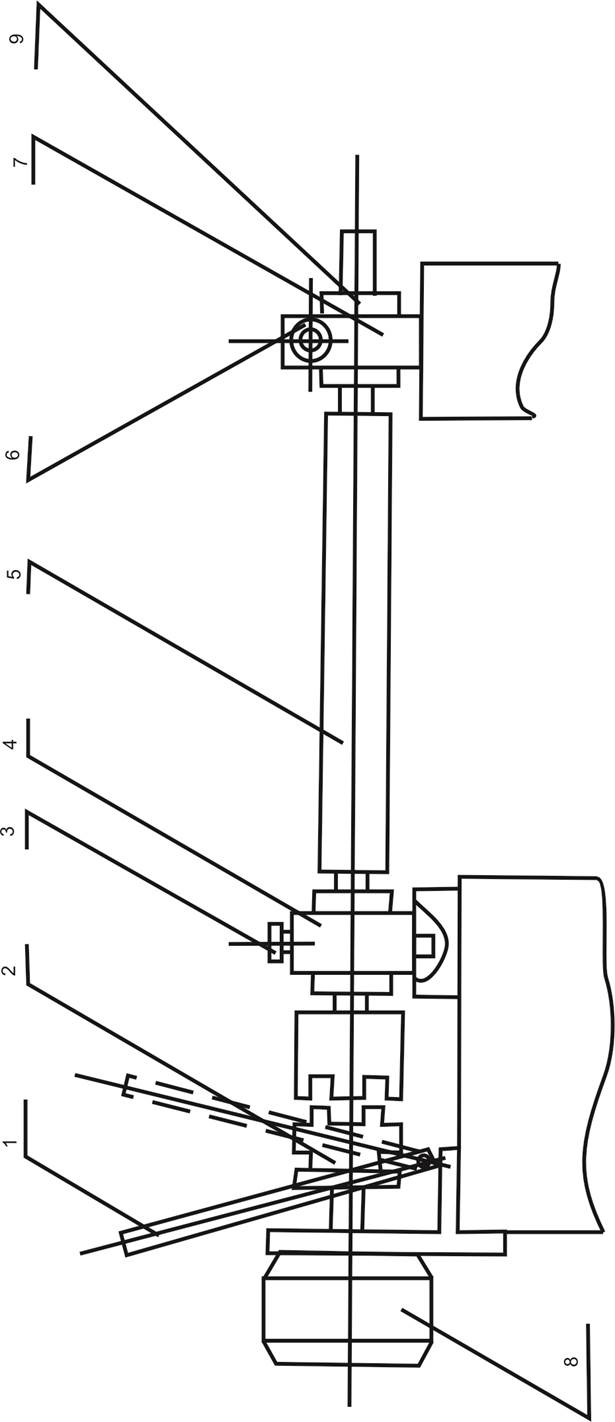

1.Подача материала (рис 4-1) на бобинорезальной машине серии WFQ-H:

а - поверните ручку влево (1), освободите зубчатый захват (2)

б - освободите правую заднюю гайку (6), откройте правый тормоз

в - проверните по часовой стрелке вал выпуска воздуха расширения, снимите крышку правого подшипника (9), положите материал, подлежащий резке, возвратите на место крышку правого подшипника, возвратите вал в первоначальное положение, затяните правую заднюю гайку.

г - отрегулируйте правое поперечное положение материала на валу, используйте воздушный насос для подачи воздуха расширения на вал.

2. Буксировка материала на бобинорезальной машине серии WFQ-H:

а - соберите по отдельности круглый и прямой резаки в соответствии с материалом (см. подробнее о деталях резака)

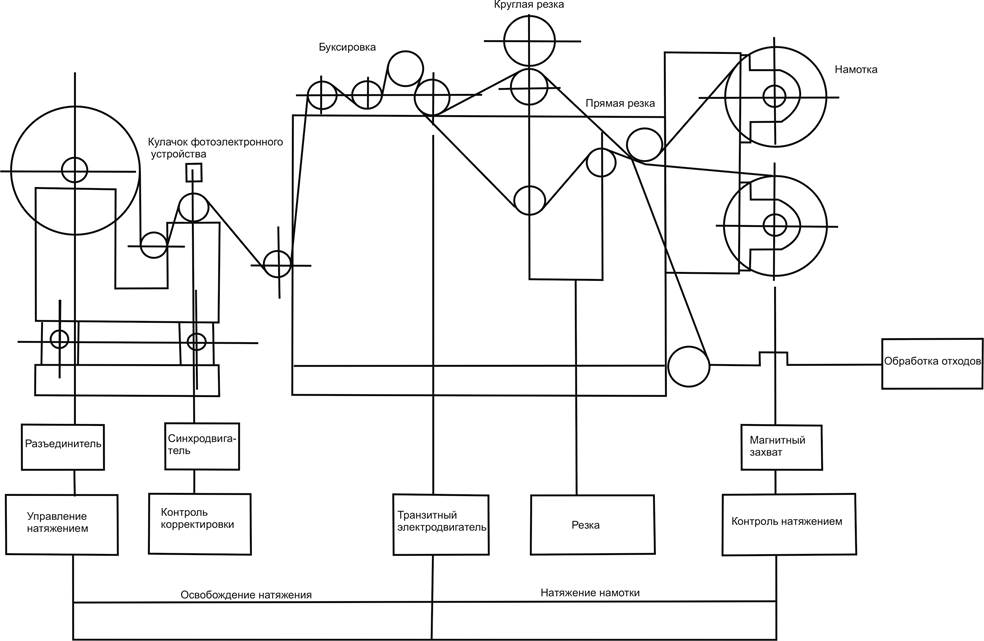

б - пропустите плёнку или бумагу так, как показано на рис. 2-2, проверните бобинорезку медленно, пропустите материал через все устройства до намотки.

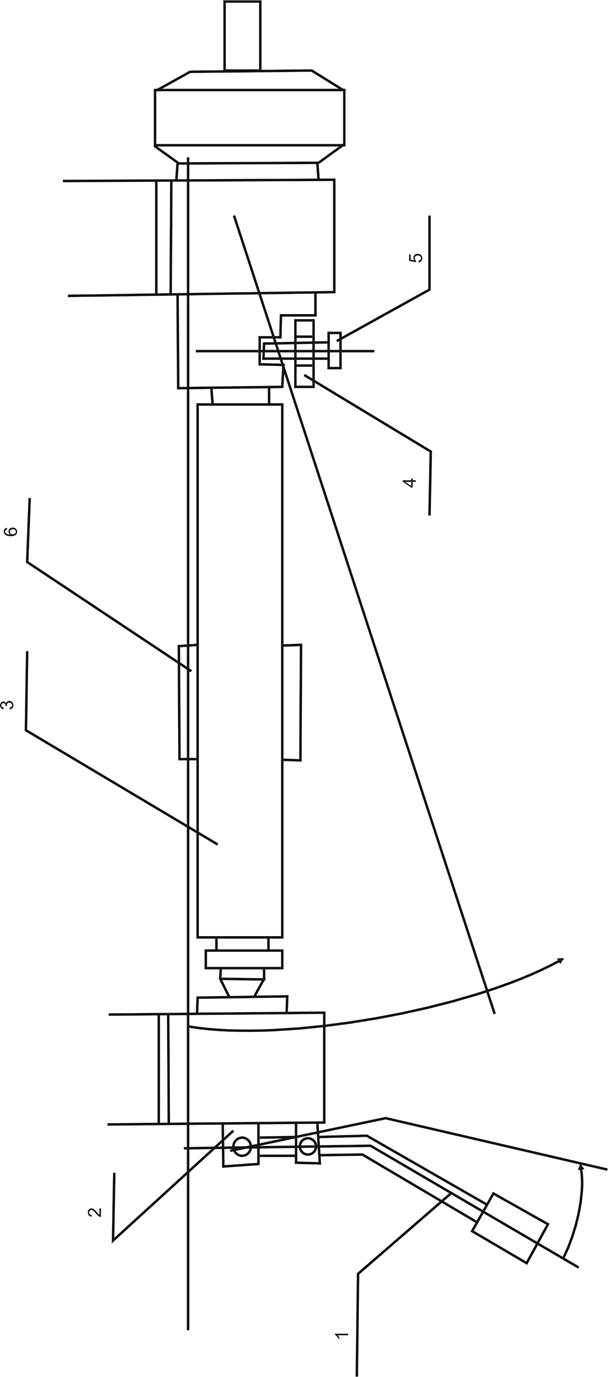

в - намотайте готовую продукцию (см. рис. 4-2). Сначала освободите заднюю гайку (5) и откройте сальник (4) движением рукоятки назад (1), выдвиньте вал расширения воздуха (3), правильно вставьте правый намотанный материал внутрь вала (внутренний Ø 76 мм) и переустановите вал и сальник (4). Затяните заднюю гайку (5), отрегулируйте расстояние между намотанным материалом и валом и наполнителем воздуха, установите материал на ролик и запустите бобинорезку на нормальный эксплуатационный режим работы.

Рис. 4-1.

Рис. 4-2.

3) Резкана на бобинорезальной машине серии WFQ-H:

Сдвиньте пробу на боковую или вертикальную линию в соответствии с материалом и зафиксируйте фокусировку. См. рис. . 2-2.

Линия прямой резки и круговой резки будут отличными друг от друга. Выберите прямую резку или круговую в соответствии с материалом (см. рис. 2-2)

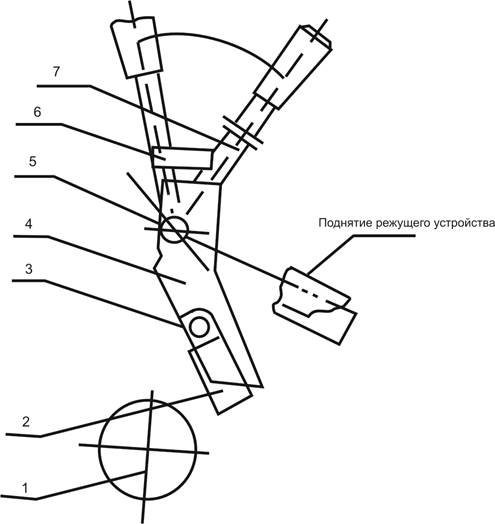

а) прямая резка (см. рис. 4-3)

1. используйте устройство для прямой резки (2), установите длину режущего лезвия, удерживайте пластину давления

2. ослабьте винт для фиксации расстояния, сдвиньте рукоятку по часовой стрелке (7) до нужного угла и установите режущее устройство на материал.

3. медленно проверните бобинорезку на малой скорости. Пока материал не пройдёт нормальную намотку, затем увеличьте скорость (см. электрическую часть)

4. после окончания операции резки сдвиньте рукоятку под углом в направлении против часовой стрелки, квадратное режущее устройство (5) и держатель ножа также сдвинутся.

Рис. 4-3

Рис. 4-4

б) Круговая резка

Круговая резка преимущественно используется для резки длинных волоконных материалов и рулонной бумаги. Применяйте круговую резку для защиты волоконных материалов от разрывов текстуры.

1. Регулировка нижнего кругового режущего устройства.

Расстояние ножа регулируется в зависимости от площади реза. Проверьте задний винт на крышке нижнего кругового режущего устройства, убедитесь, что крышка плотно прилегает к двум сторонам.

2. Регулировка верхнего кругового режущего устройства.

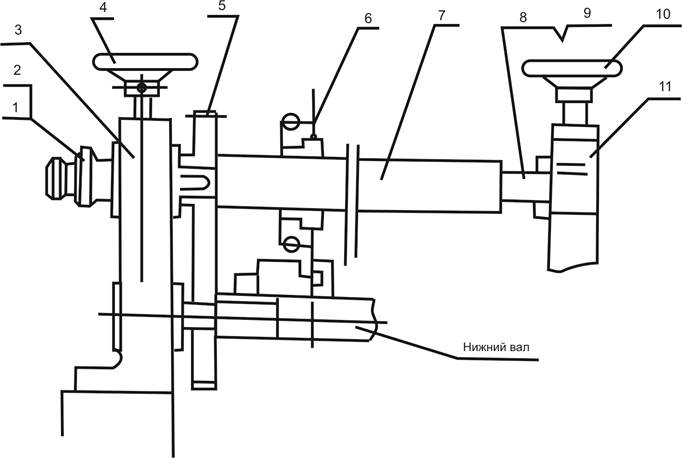

Как показано на рис. 4-4, отрегулируйте гайки (1,2), ослабьте вал, зафиксируйте детали верхнего кругового режущего устройства (6) на относительном положении кругового ножа, выровняйте вал (7) поворотом рукоятки. Устройство (5) и устройство нижнего ножа должны соответствовать друг другу. Установите верхнее и нижнее режущие устройства (6) на валу, выполните часть 1, и заверните винты части 2. Прижмите два режущих устройства как можно ближе, убедитесь, что лезвия ножей не повреждены.

3. Дайте станку поработать на малой скорости, постепенно увеличивайте скорость до нормального рабочего режима (см. электрическую часть)

4) Намотка на бобинорезальной машине серии WFQ-H:

а) Поместите разрезанный рулонный материал на ролики в поперечном направлении (см. 2 - с) - материал в положении буксировки

б) Внимательно пронаблюдайте за намоткой, регулируйте натяжение.

5) Обработка отходов на бобинорезальной машине серии WFQ-H:

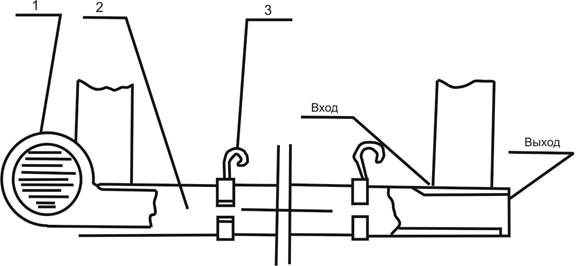

Коллектор скрапа необходим при длительной работе. Запустите вентилятор (1) - отходы будут сдуваться через направляющий хомут (3) на вход и через направляющую трубу (2) - на выход, и далее в корзину.

6) Разгрузка бобинорезальной машины серии WFQ-H:

Максимальный диаметр намотки на этом станке составляет 400 мм (в специальном исполнении - 600 мм). Бобинорезка срезает головку материала до ограничительного размера по диаметру, вытягивает рулонный материал, как показано на рис. 4-2, и устанавливает бумажный сердечник для следующей резки.

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ бобинорезальной машины серии WFQ-H:

См. подробную инструкцию по электрике.

ТЕХОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ в бобинорезальной машине серии WFQ-H:

1. Техобслуживание

1) Регулярно заполняйте маслом соответствующие ёмкости и токи смазки. Сухая эксплуатация бобинорезки запрещена.

2) Распыляйте масло в приводной системе каждую рабочую смену и распределяйте смазку равномерно

3) Удаляйте излишек масла, держите масло подальше от не смазываемых деталей.

4) После периода эксплуатации проверьте плотность затяжек крепления деталей.

5) Резиновые ролики должны быть в стороне от масла во избежание нарушения точности реза и деформаций.

6) Во избежание коррозии как можно чаще очищайте антикоррозийным средством все стальные ролики и детали.

7) Предохраняйте электрические компоненты от встряски и пыли, сохраняйте их сухими и чистыми

Рис. 4-5

2. Неисправности и меры их устранения на бобинорезальной машине серии WFQ-H:

№

Неисправность

Причина

Меры устранения

Электропитание включено, индикаторная лампочка не горит

* нет контакта с электропроводкой

*перегорел предохранитель

* лампа повреждена

*отключён главный щит электропитания

*подсоединить

*заменить

*заменить на новый

*подключить

Главный электродвигатель не включается

*повреждена кнопка управления

*Термореле далеко от блока

*повреждена линия подачи

*Отключена одна фаза кулачкового кольца

*давление или частота не подходящая

*заменить на новую

*переставить

*проверить линию давления

*проверить фазы и ток

*проверить давление и частоту

Не работает кнопка скорости электродвигателя

*не подключена мощность на контроллере

*блок скорости не в нулевом положении

*включить

*поставить на" 0", отрегулировать

Число оборотов главного электродвигателя не подчиняется контролю

*повреждён потенциометр питания

*линия питания не подсоединена или повреждён элемент

*проверить линию и заменить элемент

На кнопке натяжения нет натяжения, нет выхода на измерителе натяжения

* перегорел предохранитель

*повреждена электрическая щётка

*повреждён триод на плате управления

*повреждена катушка

заменить элемент и катушку

Проверить мощность

Не работает счётный измеритель

*Отключено питание

* повреждён счётчик

*повреждён импульсный генератор

*клавиша в положении "удалить"

*проверить линию

*заменить счётчик

*заменить элемент импульсного генератора

*установить положение "вставить"

Слежение траектории не работает

*повреждено фотоэлектрическое устройство

*повреждён контроллер

*отключено питание

*неправильная фокусировка

*заменить

*включить и проверить

* откорректировать фокусировку

Плохое натяжение, неравномерное покрытие (сползание)

*повреждён магнитный тормоз

*непригоден магнитный порошок

*отполировать рабочую поверхность

*заменить порошок

Недостаточная точность резания

*неисправна система слежения

*неподходящее натяжение

*сдвиг вала намотки

нестабильная скорость

*проверьте все этапы по одному

Обрыв плёнки при намотке

Натяжение намотки превышает расчётное

Отрегулировать натяжение

Плёнка рвётся в вертикальном направлении

* затупилось лезвие ножа

* нож непригоден для резки

*заменить режущее устройство

*выбрать нож, подходящий для данного материала

Принципиальная электрическая схема автомата для резки

Входные клеммы бобинорезальной машины серии WFQ-H:

1 Общая мощность	7 Отключение главного блока	13, 14, 15 потенциометр главного блока	18, 19, 20 потенциометр (верхнее натяжение) 21, 22, 23 потенциометр нижнего натяжения	25 верхнее натяжение
1 Общая мощность	7 Отключение главного блока			26, 27 нижнее натяжение
2 Общее реле 3 W фаза входа мощности	8 Запуск главного блока 9 Свет главного блока			28 +12 v
4 мощность входного натяжения	10 Выключение вентилятора			29 сигнал
5 Мощность входного устройства скорости	11 Запуск вентилятора			29 сигнал
6 нейтраль	12 лампочка вентилятора	16, 17 главный блок	24 верхнее натяжение	30 0 v

Выходные клеммы бобинорезальной машины серии WFQ-H:

1, 2. 3 вентиляторы

4, 5, 6 главного блока

7, 8 возбуждения

9, 10, 11 электродвигателя тестовой скорости

12, 13 мощность корректировки

Внимание !!! Инструкция по эксплуатации здесь представлена не в полном виде, а обрезана для удобства выкладывания в интернете !!!

Если Вам необходима полная инструкция – отправляйте запрос по нашей электронной почте запрос сюда ..
