Система инспекции полотна (контроля печати) ЕМ-320 / EM-450, инструкция по эксплуатации
Содержание
I. Краткое описание
II. Основные технические характеристики
III. Инструкции по применению
IV. Возможные проблемы и способы их устранения
V. Техническое обслуживание и смазка
VI. Доставка и установка
VII. Комплектация

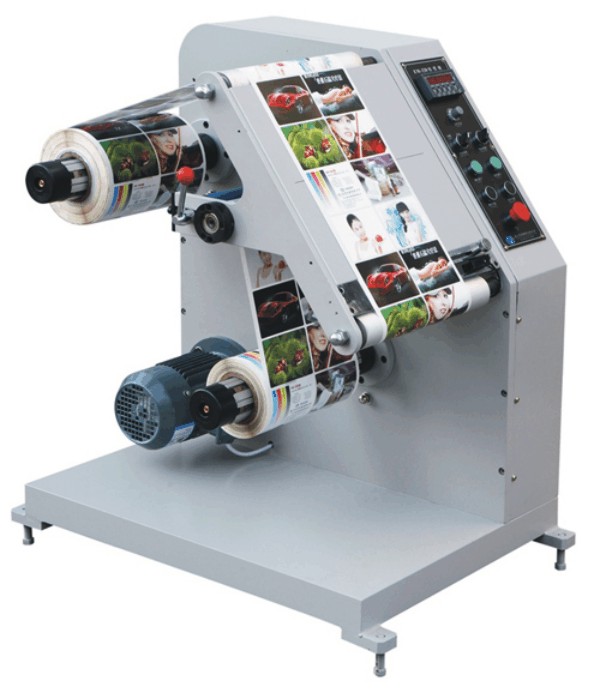

I. Краткое описание инспекционной машины
Система инспекции полотна серии ЕМ является вспомогательным оборудованием в процессе печати и вырубки этикеток, которая применяется для проверки качества печати и вырубки этикеток. Она имеет автоматические системы подсчета единиц продукции и счетчик метража.
Прибор надежен в использовании, прост в управлении, так как его устройство хорошо продумано; имеет высокую скорость работы; производительность прибора регулируется частотой преобразования сигнала.
II. Основные технические характеристики инспекционной машины EM-320
|
Параметр |
Значение |
|
Скорость работы |
70 м/мин |
|
Максимальная ширина рулона |
320 мм |
|
Максимальный диаметр рулона на размотке |
500 мм |
|
Питание |
АС 220 В ±10% |
|
Потребление электроэнергии |
0, 75 кВт |
|
Габариты прибора (ШхДхВ) |
0,9 х 0,62 х 0,96 м |
|
Вес |
≈ 200 кг |
III. Инструкции по применению инспекционной машины
Как показано на рис.3, поднимите резиновый вал выше прижимного вала и натяните полотно, используя ровнители края. Поверните основной переключатель подачи энергии, чтобы можно было управлять прибором с помощью панели управления.
1. Для запуска прибора нажмите кнопку «ON»; установите переключатель по направлению часовой стрелки или против, что позволит управлять движением полотна в прямом или обратном направлении; настройте таймер, чтобы прибор работал с необходимой скоростью.
2. Для осуществления более тщательного контроля используйте кнопку регулировки возвратно-поступательного движения полотна.

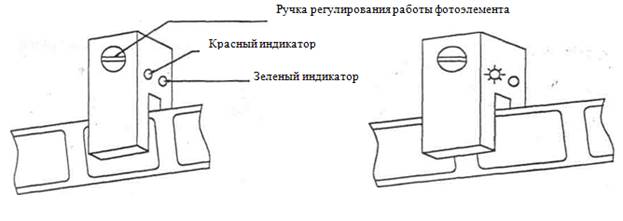

3. Способ настройки работы переключателя фотоэлемента
(1) Способ настройки работы переключателя фотоэлемента:
а) Красный индикатор не должен гореть, когда этикетка продвигается в приемник переключателя фотоэлемента. Если красный индикатор горит, поверните ручку подачи сигнала против часовой стрелки.
б) Красный индикатор должен гореть, когда в приемник переключателя фотоэлемента попадает участок бумаги между двумя этикетками. Если он не горит, поверните ручку подачи сигнала по часовой стрелке.
(2) При правильной настройке работы переключателя фотоэлемента выполняется следующее:
а) Положите этикетку в приемник переключателя. В это время красный индикатор не должен гореть. Если он продолжает гореть, ручка переключения подачи сигнала повернута слишком сильно против часовой стрелки.
б) Поместите в приемник переключателя участок ленты между двумя этикетками. Проверьте красный индикатор, если он горит, то работа прибора настроена должным образом. Заправьте материал в прибор. (Внимание! Появление красного сигнала регулируется поворотом переключателя по часовой стрелке, а его отмена – против часовой стрелки).
4. Установите ширину шага и способ отсчета
Операция 4-1. Для настройки ширины шага
Нажимайте стандартная ширина шага
Нажимайте ширина шага с внесенными поправками
Нажимайте для выбора параметров поправок
Когда ширина шага будет соответствовать требуемой, она зафиксируется положением after 5.
Внимание! Эти настройки должны быть установлены до отправки прибора.
Операция 4-2. Установка количества метров для автоматической остановки прибора
Например, необходима автоматическая остановка прибора через 100 пройденных метров.
Нажимайте стандартные настройки
Нажимайте настройки с внесенными изменениями.
Нажимайте для выбора параметров поправок
Когда настройка будет соответствовать требованиям, она зафиксируется положением after 5.
В нашем случае автоматическая остановка прибора будет выполняться через 100 метров.
Если автоматическая остановка не требуется, установите «0».
