Машина для продольной резки DK-950 / DK-1300 ( бобинорезка ) – Руководство по эксплуатации
1. Введение
Бобинорезка для продольной резки ( бобинорезка ) DK-950 / DK-1300 предназначена для нарезки широкорулонных материалов на роли меньшей ширины. Бобинорезка имеет функции автоматического подсчета, выбора длины, автоматической остановки и выравнивания полотна по краю. Бобинорезка имеет компактную конструкцию, высокую скорость, высокую точность, эффективна и легка в управлении, стабильна в работе. Бобинорезку необходимо заземлить.
2. Технические характеристики бобинорезки DK-950 / DK-1300
Скорость резки: 80м/мин
Максимальная ширина рулона: 950 мм / 1300 мм
Максимальный диаметр размотки: 800 мм (опционально 1200 мм)
Точность резки: ± 0.3 мм
Главный двигатель: 4 кВт
Общие габариты (DK-1300): 2300*2400*1300мм (ДШВ)
Масса (DK-1300): около1500кг

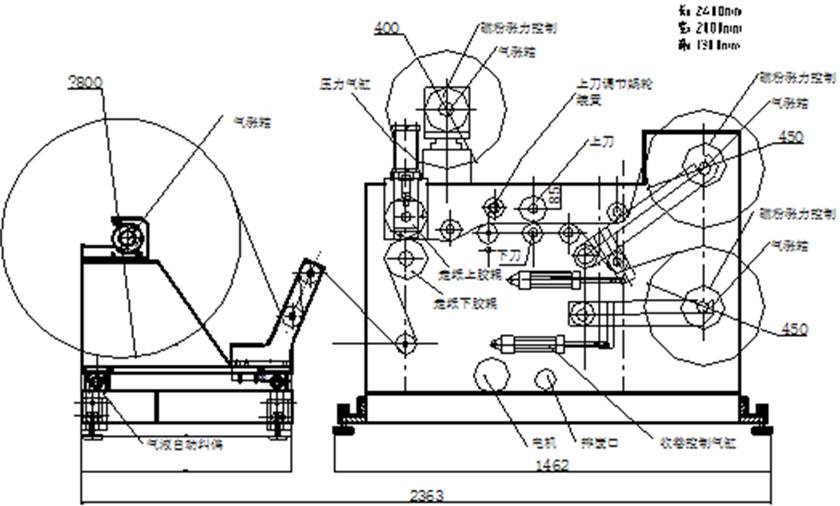

3. Строение и принцип работы бобинорезки DK-950 / DK-1300
3-1.
Бобинорезка состоит из секций размотки, автоматической коррекции, устройства регулировки натяжения, ламинирования, продольной резки, намотки, удаления отходов, контроля натяжения и электрических компонентов.
3-2.
Бобинорезка предназначена для нарезки широкого рулона на рулоны меньшего формата. Рабочий принцип: бобина крепится на вал, контроллер с магнитной муфтой регулирует натяжение, материал ламинируется с использованием пары резиновых валов, ножи нарезают материал, материал наматывается с помощью ведущего вала.
3-3.
Гидравлическая система равнения края полотна, датчик распознает отклонение материала, гидравлический цилиндр выпрямляет его. Маховик ручного равнения полотна.
3-4.
В зависимости от диаметра катушки бобинорезки регулировка устройства катушки магнитной муфты или электромагнитного тормоза натяжение текущий размер, так как большой диаметр требуется крутящий момент, небольшой объем требует небольшого крутящего момента. Таким образом, если объем большой, магнитная сепарация или тормоз натяжения большой, небольшой объем, магнитная порошковая муфта или тормоз текущее натяжение. Убедиться, что материал, скорость, натяжение, равномерное натяжение наматываемый материал внутренний диаметр.
3-5.
Узел резки бобинорезки состоит из ножевого вала и лезвийного вала, вал держателя ножа расположен на механизме регулировки (насечка на поверхности управления маховиком, регулировка маховиком, переместите ножевой вал вправо или влево), ножевой вал оснащен механизмом регулировки прижима, регулировка прижима осуществляется с помощью маховика.
3-6.
Обрезка края материала со специальным вентиляторм для удаления кромок.

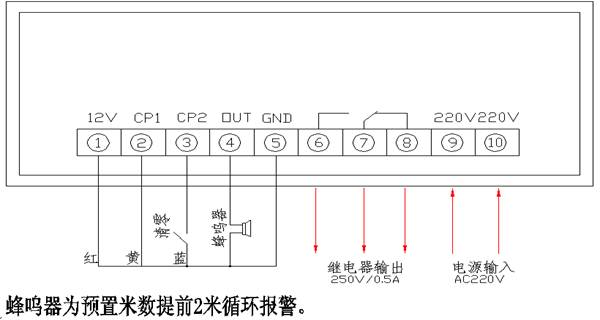

ⅣZX-168 Программируемый контроллер настройки длины резки в бобинорезке DK-950 / DK-1300
4-1.
Технические характеристики
Диапазон: accumulation mode 0-999999 - мм
Ошибка: импульс
Входная частота: менее 50 Гц
Входной интерфейс: датчик Холла или бесконтактный переключатель
Предустановленные характеристики:реле 0.5/250 (vac)
Время сохранения настроек: время хранения данных более 5 лет
Электропитание 200 В, 50, 60 Гц
4-2.
Длина сигнала принимаемого контроллером для переключения для подхвата работы вращения и подхвата структуры различными машинаим имеет разные способы, требуется, чтобы он мог точно отражать структуру материала, не должно быть пробуксовки, холостого хода.
4-3.
Примечание:
Входное напряжение должно быть не менее 180 В и не выше 220 В.

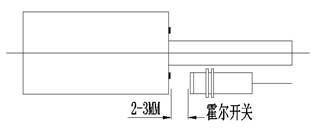

Вывод питания 12 В постоянно используется только для датчика Холла или должен быть отключен.
Вывод реле может не быть прямо движущийся двигатель и электромагнитная работа и загрузка, нужно драйвер после контакта.
5.Установка и наладка бобинорезки DK-950 / DK-1300
5-1.
Установка: при распаковке полученной бобинорезки убедитесь в отсутствии поломок, которые могли возникнуть во время транспортировки и установите бобинорезку на ровной горизонтальной поверхности с помощью уровня.
5-2.
Установив бобинорезку, убедитесь в целостности всех механизмов, затяните болты и разболтавшиеся во время транспортировки, добавьте масло к компонентам бобинорезки, проверте, что смазка выполнена, отрегулируйте прижим к резиновому валу и расстояние между каждой стальной планкой, проверьте возможность доступа до бобинорезки с задней стороны. Прежде чем управлять бобинорезкой ознакомьтесь со схемами. Сначала ввключите воздушный компрессор, после достижения давления 0.4 - 0.6 мПа, отрегулируйте позицию прижимного вала. После включения бобинорезки, подключите к бобинорезке компрессор, убедитесь в отсуствии посторонних шумов, вибрации, в противном случае немедленно остановите бобинорезку, найдите и устраните причину, далее можно протягивать через бобинорезку материал.
5-3.
Эксплуатация и настройка: выполните пусконаладку, убедившись, что бобинорезка нормально функционирует, загрузите материал, ламинирующий материал, поддуйте вакуумные разжимные валы намотки и размотки, пропустите материал через ведущий вал и протяжной вал, отрегулируйте расстояние между всеми лезвийными ножами, затяните ножи, отрегулируйте ножи с помощью маховика на резку совмещенных материалов, наматывая на втулку соответственно, отрегулируйте натяжение, натяжение материала, облой вдувается в трубу потоком воздуха, и выводится с обратной стороны бобинорезки, сначала включите бобинорезку на низкой скорости, затем убедившись в нормальной работе бобинорезки, включите ее на требцемую скорость.
6. Техническое обслуживание бобинорезки DK-950 / DK-1300
6-1.
Во время работы бобинорезки оператор должен следить за работой механизмов, отсутствием подозрительных шумов, в случае появления посторонних шумов или неисправностей немедленно остановите бобинорезку и устраните проблему.
6-2.
Регулярно проверяйте масленный накопитель гидравлических цилиндров устройства поднятия валов размотки - намотки, при необходимости добавляйте гидравлическое масло 10 # .
6-3.
Установите низкая скорость и посмотрите, как нож поднимается и опускается. При слишком большом зазоре могут быть неровности, при слишком маленьком зазоре может повредиться нож.
6-4.
Проверьте стабильность работы системы подачи смазочного масла, очистите винт и лезвие, нож, держатели инструмента, направляющую, пыль и масло с подушек.
6-5.
Еженедельно регулярно проверьте весь путь смазки, время смазки шестерен, проверьте, не ослабли ли болты.
6-6.
Каждый месяц проверяйте, не ослабли ли цепи, ремни.
6-7.
Не включайте бобинорезку в случаях чистки машины полотенцем или тканью и содержите бобинорезку в чистоте .
6-8.
Во время простоя очищайте бобинорезку мягкой тканью или полотенцем.
6-9.
Смазывайте ножи и контрножи бобинорезки, лезвия и держатели лезвий. Смажьте маслом электролитические части для предотвращения коррозии во время.
7.Правила безопасности бобинорезки DK-950 / DK-1300
7-1.
Прежде, чем приступать к работе с бобинорезкой внимательно прочитайте настоящее руководство.
7-2.
The school knife, the knife down from under the knife on the distance of 2 ~ 3 mm should be locked when rest, aim at the blade groove in the middle and down on the head, so as not to run into the knife. Must lock when school knife rest, in order to avoid the head automatic drop hurt fingers.
7-3.
При несоблюдений правил эксплуатации бобинорезки возможны серьезные травмы.
7-4.
При возникновении сбоя, немедленно отключите электропитание бобинорезки и позовите специалиста.
7-5.
Содержите рабочее место в чистоте.
7-6.
Минимум один раз в смену выполняйте проверку бобинорезки, делайте проверку машины, следуя правилам безопасной работы с ней.

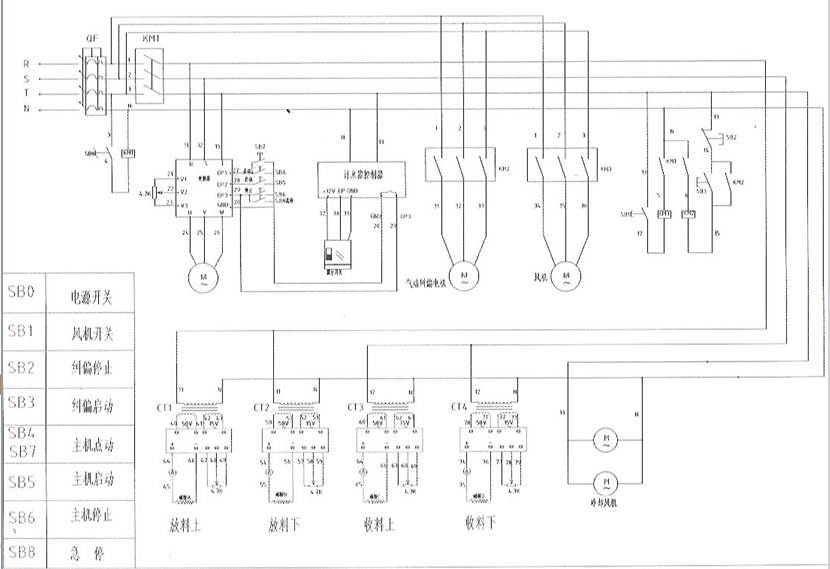

7.Электрическая система управления бобинорезки DK-950 / DK-1300
Подключите бобинорезку источнику питания 380 В, включите бобинорезку, запустится главный двигатель, установите медленную скорость с помощью регулятора, посмотрите направление вращения, если вращение обратное, немедленно выключите бобинорезку и обратитесь к специалисту.
Установите датчик системы равнения полотна на край полотна, для точного позиционирования края делайте установку вручную.
. Надежно заземлите бобинорезку, в случае возникновения неисправности немедленно выключите бобинорезку, обратитесь к специалисту для устранения неисправностей.
Внимание: бобинорезка использует гидравлическое устройство выпрямления , гидравлическое масло 12 #.
