Двухсекционная ротационная высекальная машина DKG-320-2
с функцией резки на листы и конвейером
1. Описание двухсекционной ротационной высечки:
Ротационная высекальная машина DKG-320-2 – это новая модель с высокоточной высечной системой поставляемой в комплектации с одним или двумя слотами ротационной высечки и одним слотом ротационной резки на листы. На выходе машины ставится конвейер для сборки нарезанной продукциию. Эта машина предназначена в основном для высечки самоклеющихся этикеток без печати «пустышек» в листах.
Станок ротационной высечки серии DKG оснащен также функциями автоматического счета метров и автоматической остановки высечки при достижении заданных параметров, а также системами автоматического равнения полотна на секции размотки по краю и системами автоматического натяжения полотна на размотке и на намотке.
Ротационная высекальная машина обладает компактной конструкцией, высокой скоростью и эффективностью работы, простотой в эксплуатации, точностью резки и быстрой скоростью запуска нового тиража.
2. Основные технические характеристики
ротационной высечной машины серии DKG-320-2 с конвейером:
|
Скорость высечки максимальная |
70 м/мин |
|
Ширина полотна максимальная |
320 мм |
|
Максимальный диаметр роля материала на размотке |
600 мм |
|
Максимальный диаметр роля материала на намотке |
480 мм |
|
Рапорт (длина повторения высечки) |
178 мм – 470 мм (зависит от шага вырубного цилиндра) |
|
Ширина платформы |
400 мм |
|
Габаритные размеры |
2.1 м * 1.1 м * 1.52 м (Д * Ш *В) |
|
Вес |
1500 кг |
|
Напряжение питания |
380 В / 50 Гц, 3-х фазное, 3 кВт |
3. Стандартная конфигурация машины ротационной высечки:
1. Одна или Две секции ротационной высечки с одной системой намотки облоя (цилиндры высекальные (цельные или магнитные) в комплект не входят)
2. Одна секция ротационной резки на листы с конвейером и накопителем листов.
3. Один вал размотки под втулку 76 мм (3 дюйма) и 2 вала намотки под втулку 76 мм (3 дюйма). Валы с раздувной системой крепления втулок.
4. Счетчик метров/ этикеток.
5. Система равнения полотна по краю с двумя оптическими датчиками.
6. Системы натяжения полотна на размотке и намотке с электромагнитными тормозными муфтами.
7. Выдувка сзади ротационной высекальной машины обрезанной кромки полотна.

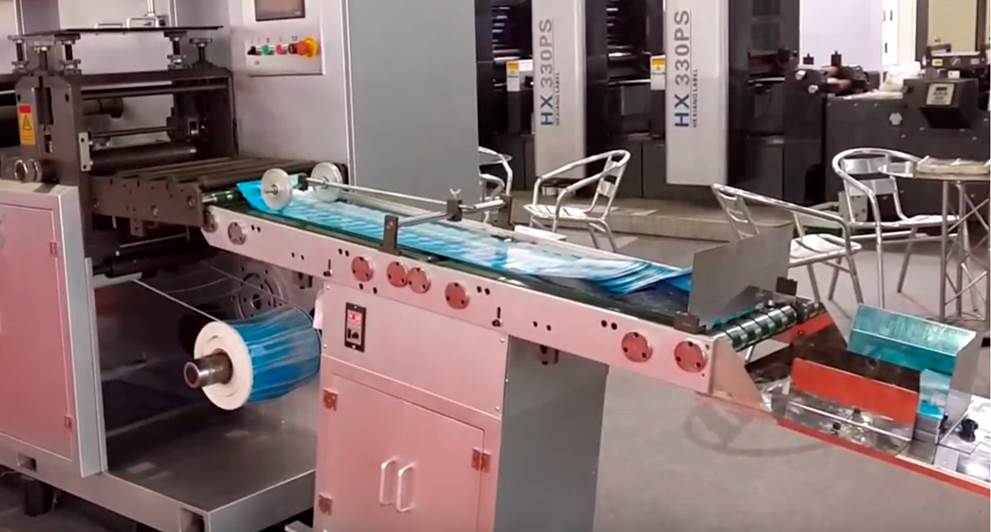

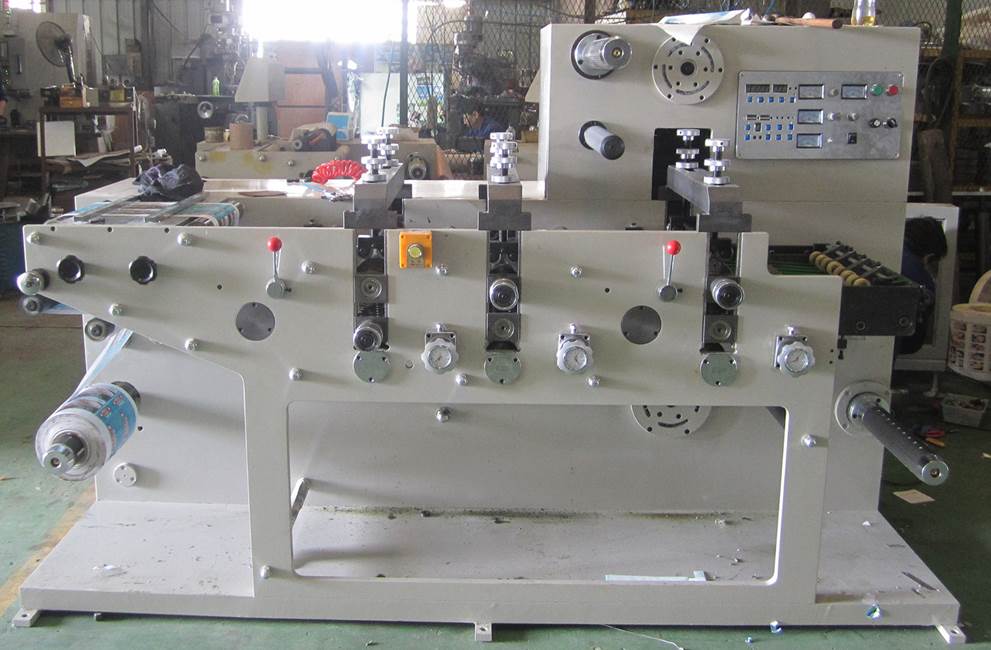

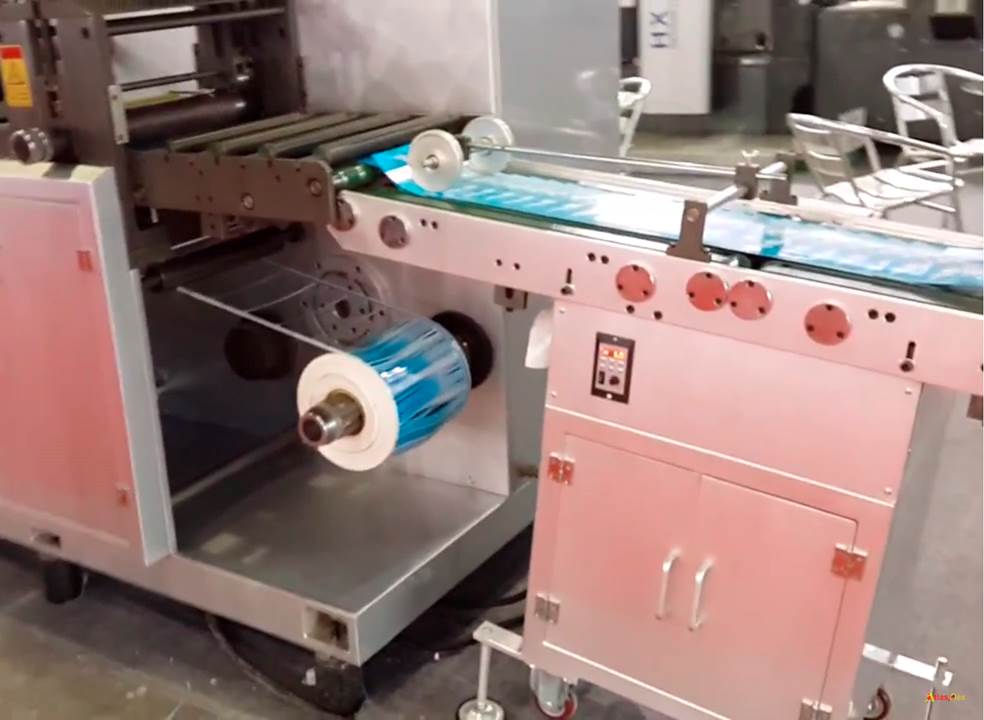

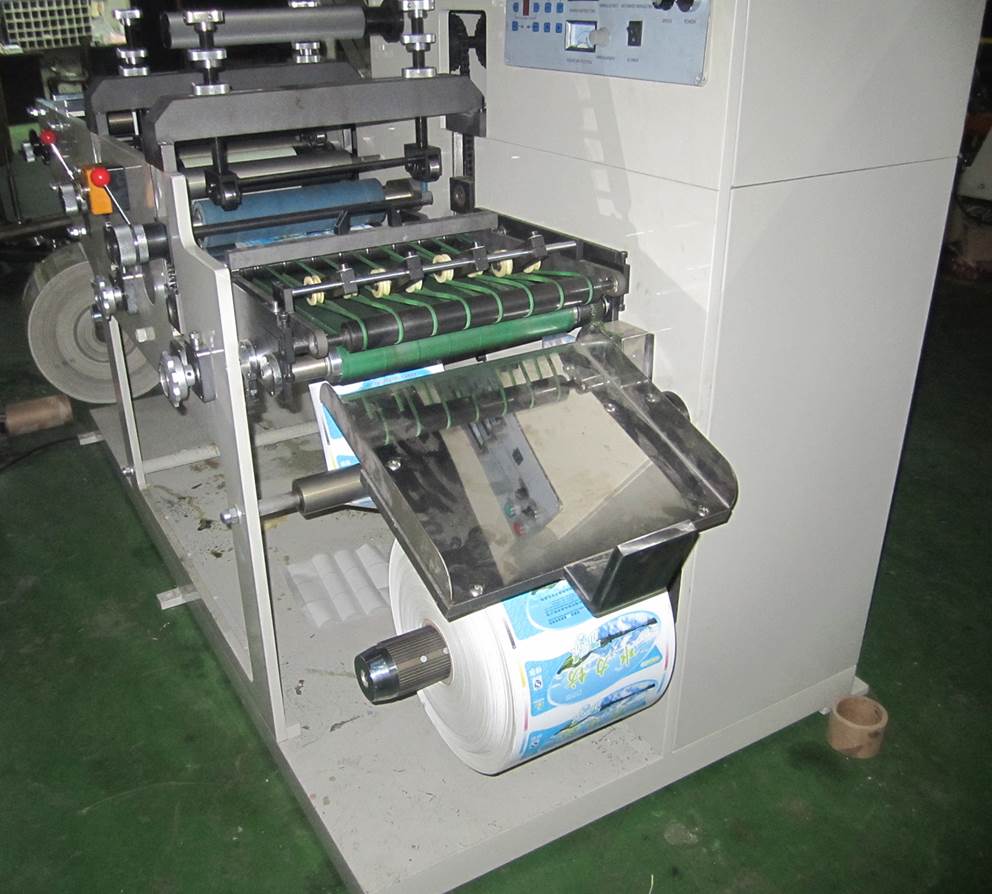

Подробные фотографии ротационной высекальной машины
с конвейером:
Видео работы Машины рулонной высечки и продольной резки самоклеющейся бумаги и плёнки серии DKG
для изготовления этикеток-пустышек для этикет-пистолетов и других задач:
|
Ротационная высечная машина DKG-320 / DKG-450 - процесс срабатывания датчиков равнения края полотна прозрачной пленке |
|
|
Ротационная высечная машина DKG-320 / DKG-450 - открытый кожух с шестернями и цепями передач - размотка |
|
|
Ротационная высечная машина DKG-320 / DKG-450 - работа пульта управления |
|
|
Ротационная высекальная машина DKG-320 - секция размотки - ротационная высечка в работе |
|
|
Ротационная высекальная машина DKG-320 - секция продольной резки - ротационная высечка в работе |
|
Подробнее по ротационной двухсекционной высечке с продольной резкой читайте здесь ...
