Новые бобинорезки серии FQ взамен серии DK, фотографии: Подробные фотографии узкорулонной бобинорезки FQ-320 / FQ-450 (продольно-резальной машины, перемотки)

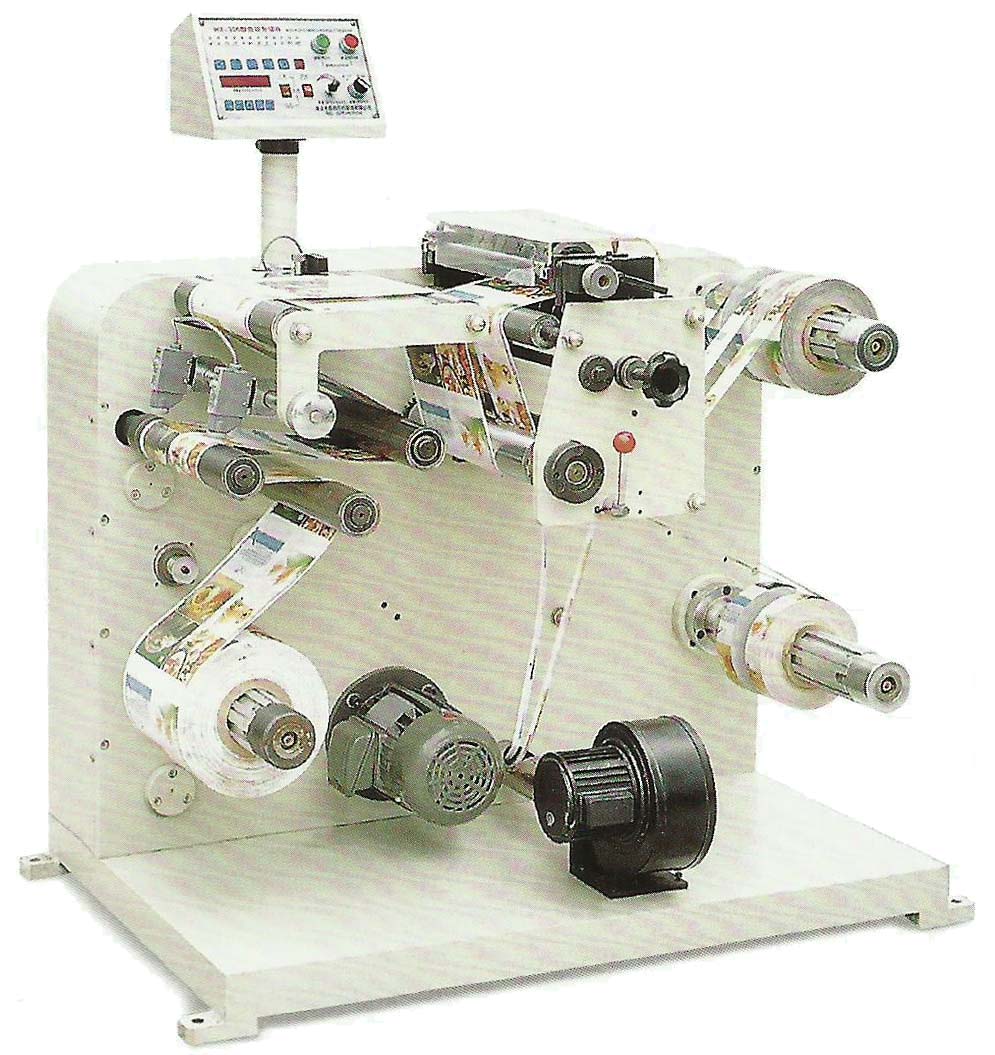

Автоматический продольно-резательный станок FQ-320/-450 предназначен для разрезания самоклеющейся бумаги. Он имеет такие функциональные возможности, как счетчик промотанных этикеток, установка количества перематываемых этикеток с автоматической остановкой после перемотки и фотоэлектрический диод для контроля края полотна.
|
Основные технические параметры: FQ-320 / FQ-450
Скорость резания: 60 м/мин Максимальная ширина полотна: 320/450 мм Максимальный диаметр подачи: 500 мм Максимальный диаметр намотки рулонов: 480 мм Точность резания: 0,5 мм Напряжение источника питания: 220 В±10% Общая потребляемая мощность: 1 кВт Общие размеры: 1,1 (Д) х 0,9 (Ш) х 1,3 (В) м Вес: около 400 кг
|
|
|
|
Основные виды бобинорезки серии FQ |
||
|
|
|
|
|
Размотка роля с вала с вакуумным зажимом втулки и системой автоматического равнения края полотна, датчик счета этикеток на просвет на бобинорезке серии FQ |
Намотки ролей с вакуумным зажимом втулок с удобной системой на бобинорезке серии FQ |
|
|
|
|
|
|
Секция продольной резки с дисковыми ножами с системой резки нож – контрнож на бобинорезке серии FQ |

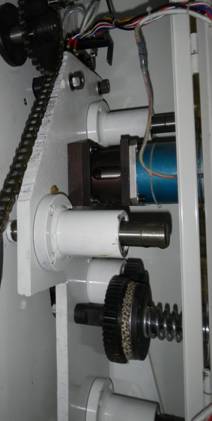

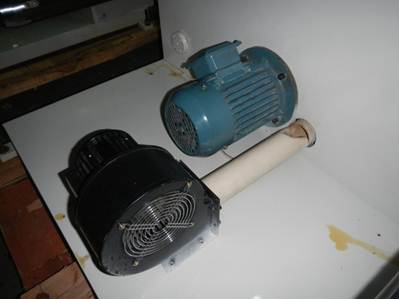

Основной мотор и система удаления обрезанной кромки Фрикционные тормоза на бобинорезке серии FQ |
|
|
|
|
|
|
Фрикционные тормоза на бобинорезке серии FQ в стандартной комплектации |

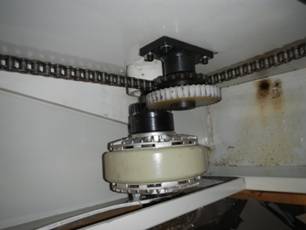

Порошковые электромагнитные тормозные муфты на бобинорезке серии FQ в комплектации с порошковыми муфтами |
|
|
|
|
|
|

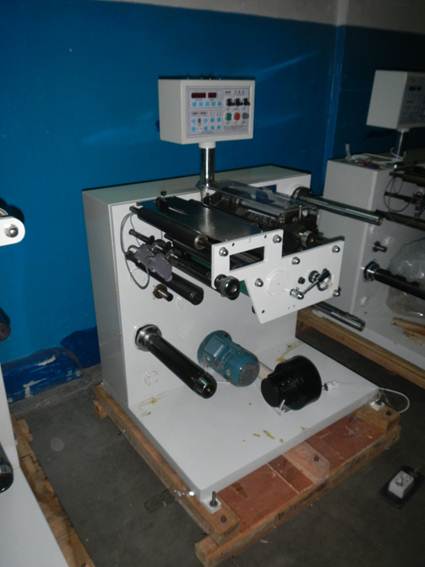

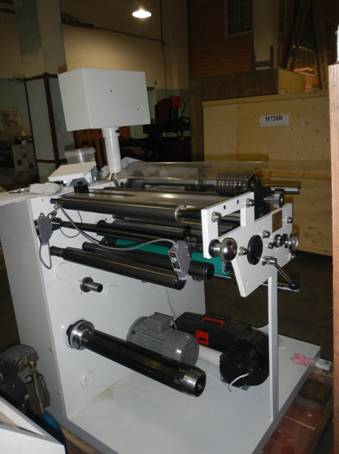

Вид бобинорезки FQ-серии спереди: |

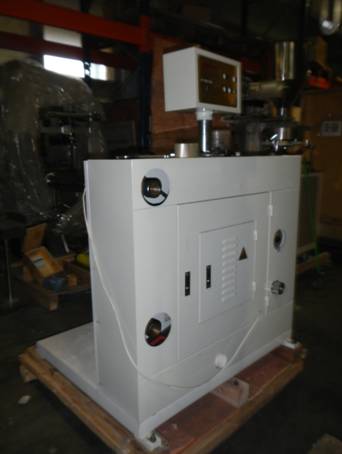

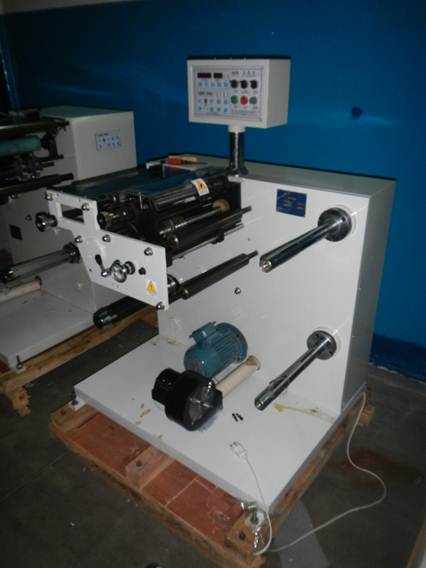

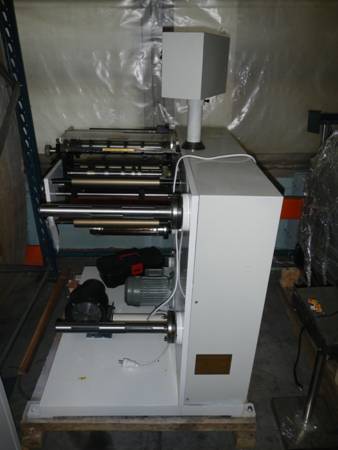

Вид бобинорезки FQ-серии сзади: |
|
|
|
|
|
|

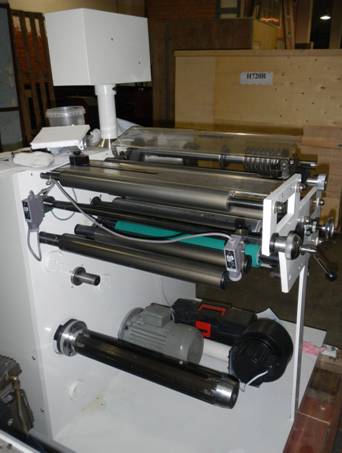

Вид бобинорезки FQ-серии со стороны размотки с раздувным размоточным валом под втулку 76 мм: |

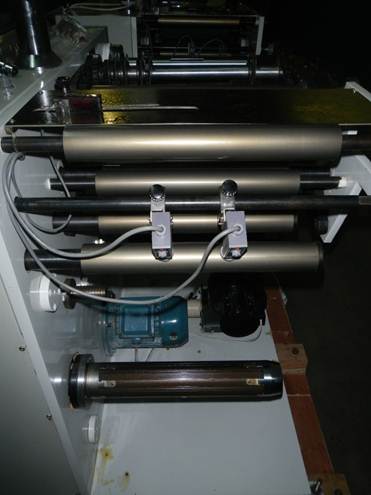

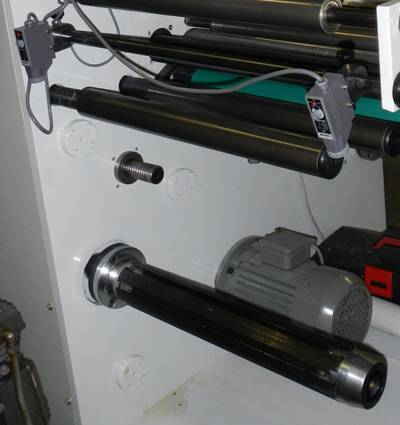

Вид бобинорезки FQ-серии со стороны намотки с раздувными размоточными валами под втулку 40 мм: |
|
|
|
|
|
|

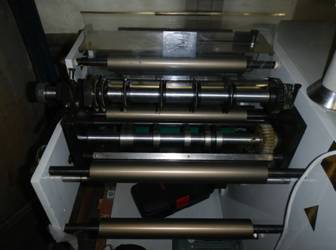

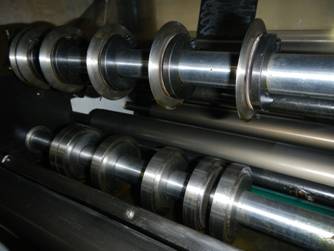

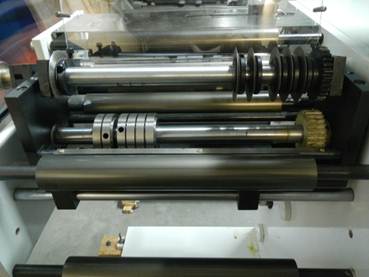

Система продольной резки дисковыми ножами в бобинорезке FQ-серии: |
||
|
|
|
|
|

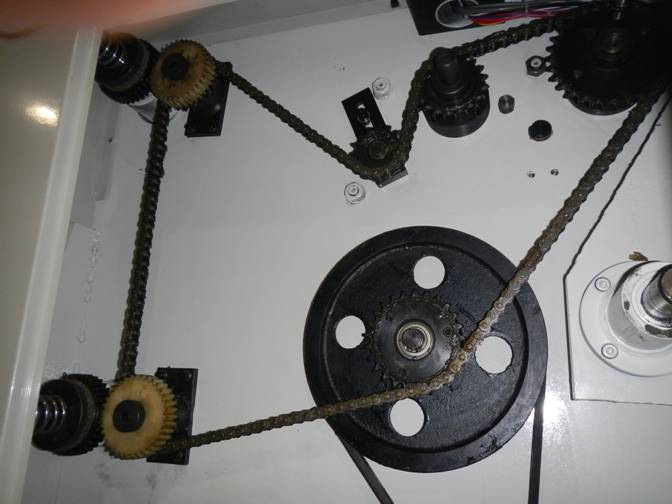

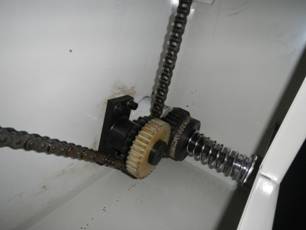

Цепная передача в бобинорезке FQ-серии: |
||
|
|
||
|
Система равнения полотна по краю на размотке в бобинорезке FQ-серии: |
||
|
|
|
|
|
Простота замены размоточных и намоточных валов в бобинорезке FQ-серии: |
||
|

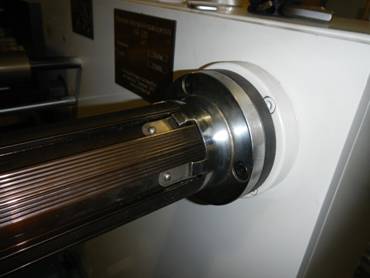

Установленный вал |

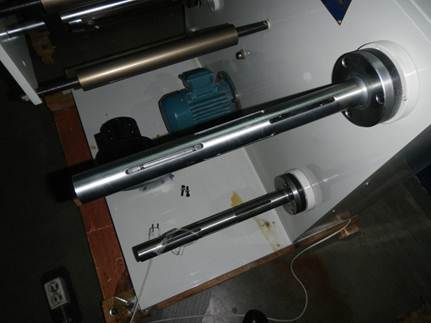

Снятый вал для установки на его места вала другого диаметра |
|
|
|
|
|
|

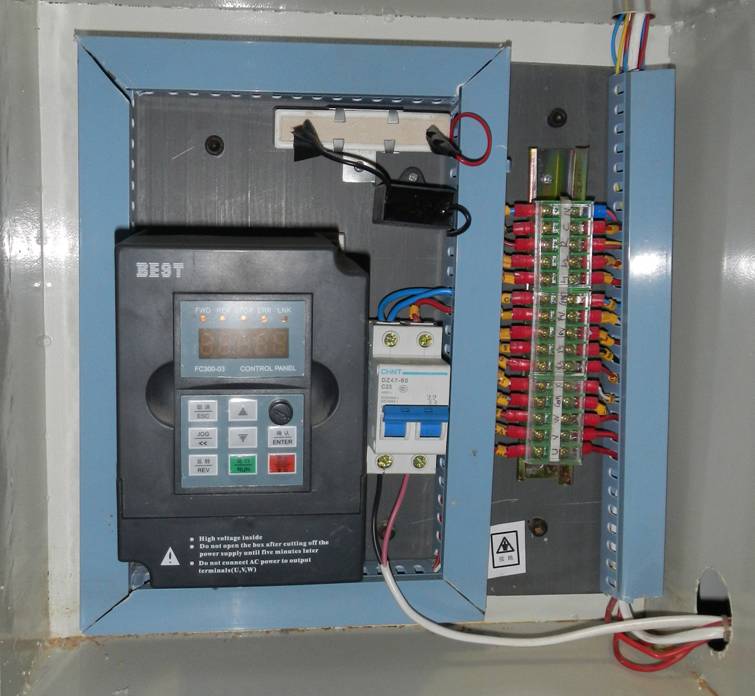

Электрощит бобинорезки FQ-серии: |
||
|
|
||
Видео работы бобинорезальной машины DK-320, DK-450:
Резка дисковым ножом алюминиевой фольги на DK-320 : https://youtu.be/bwJReLaXJ48
