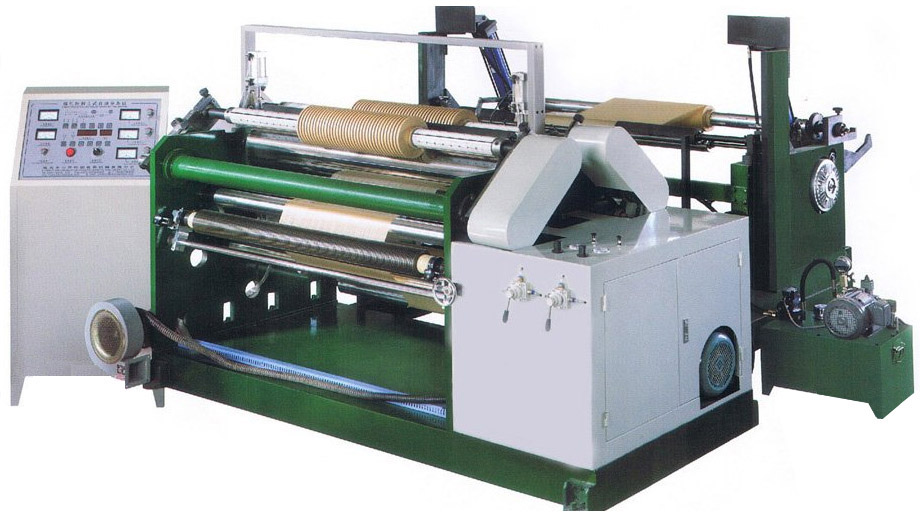

Бобинорезательная машина горизонтального контактного типа серии BFQ

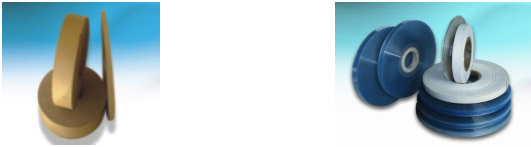

Бобинорезальная машина горизонтального типа серии BFQ предназначена для резки различных материалов: бумага (10-300 гр), ламинированная бумага, кассовая лента (бумага), ОПП и PET пленок, алюминиевой фольги и других материалов.
Технические характеристики бобинорезки серии BFQ:
|
Модель |
BFQ-1300 |
BFQ-1100 |
|
Максимальная ширина |
1300 мм |
1100 мм |
|
Материал |
бумага 10-300 гр. (другие материалы по возможности) |
|
|
Максим. диаметр размотки |
800 мм (пневмовал 76 мм) |
|
|
Максим. диаметр намотки |
450 мм (пневмовалы 76 мм) |
|
|
Количество валов намотки |
2 (может наматывать на один вал) |
|
|
Минимальная
ширина резки |
5 мм |
|
|
Точность резки |
± 0,2 мм |
|
|
Скорость резки максимальная |
160 м/мин |
|
|
Скорость перемотки макс. |
180 м/мин |
|
|
Мощность |
5,5 кВт |
3,5 кВт |
|
Сила тормозных муфт |
50
Н * м |
|
|
Вес (ориентировочно) |
2 500 кг |
2 000 кг |
|
Габариты (ориентировочно) |
2500*2200*1600 мм |
2500*2100*1500 мм |
|
|
|

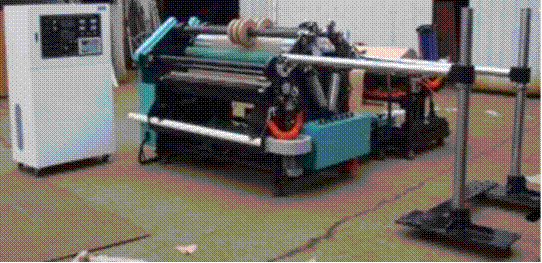

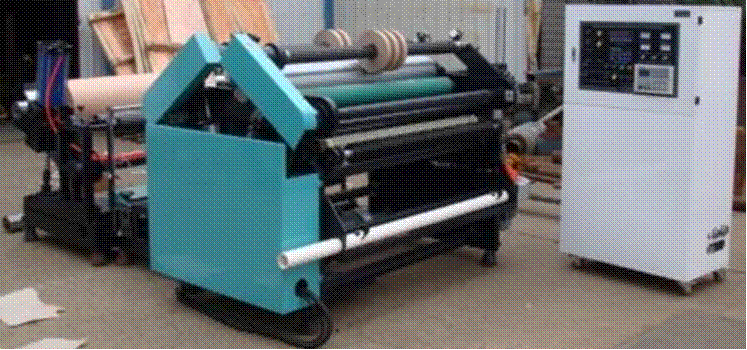

Видео работы бобинорезальной машины с контактной намоткой
для нарезки узких ролей с шириной реза от 5 мм серии BFQ :
Особенности бобинорезки серии BFQ:
1. Автоматически поддерживается постоянное натяжение, контактная
намотка.
2. Частотное управление главным
двигателем дает ровную и стабильную работу.
3. Есть функция подсчета метража и сигнализации.
4. Пневмовалы (2 шт.) на намотке, легкая
загрузка и выгрузка.
5. Автоматический контроль за равнением края полотна
на размотке.
6. Система удаления
края полотна.
7. Автоматическая загрузка рулонов на
размотке (пневматика).

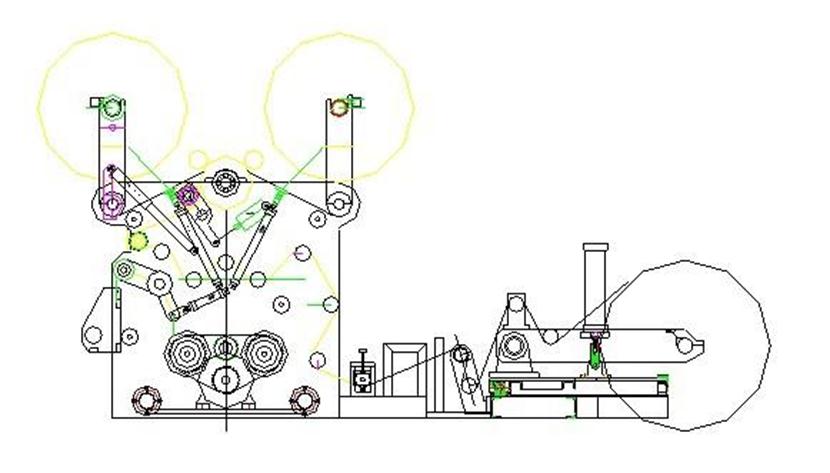

Схема контактной горизонтальной бобинорезки серии BFQ:
Описание конструкции бобинорезки серии BFQ:
1. Размотка
1,1 литьевая
станина
1,2 Пневматическая автоматическая загрузка (компоненты Тайвань)
1,3 10 кг
магнитная
тормозная муфта и автоматический контроль.
1,4 Пневмовал 76 мм
1,5 Передаточный вал: алюминиевый с обработкой по балансировке.
(￠90×1150mm)
1,6 Положение рулона может регулироваться
вправо-влево вручную
1,7 Пневмо-гидравлическая система равнения края полотна. Точность равнения
края ± 2 мм
2. Используется
высококачественная сталь, профиль 60.
Бесшовные трубы.
2,1 Привод
и трансмиссия
-
использование двигателя
и редуктора скорости
- использование инвертора и двигателя мощностью 5,5 кВт.
- Трансмиссия:
сочетание шестеренок и цепей
-
Приводной вал: алюминиевый с активной балансировкой.
Алюминиевый приводной вал: диам.120х1150 мм
2,2 Устройство тяги
-
Структура: активная тяга, ручной прижим
Прижим: контролируется
цилиндром диам. 63 х 30 мм
Прижимной вал: резиновый вал (диам. 120 мм х 1150 мм)
-
Активный вал: хромированный стальной вал (диам. 150 мм х 1150 мм)
- Тип
привода: главный
трансмиссионный вал
приводится главным двигателем и активная тяга приводится главным валом.
2,3 Устройство продольной
резки
- дисковые и лезвийные ножи резки
- вал
для верхних ножей: пустой стальной вал
-
верхний
дисковый нож: может свободно регулироваться
-
вал для нижних ножей: стальной
вал
-
нижний дисковый нож: может регулироваться втулками
- Точность резки: ± 0,2 мм
3. Устройство намотки
-
Структура: намотка на два пневмовала
- пневмовалы
(диам.
74 мм х 1150 мм)
- Магнитные
порошковые муфты (5 кг
силы). Диаметр намотки: 600 мм максимум
-
Структура намотки: фиксация
втулки на пневмовале
с прижимом на вал.
4. Устройство края полотна
-
труба +
выдув
-
Главный
двигатель:
моментный 0,55 кВт
5. Управление
-
Состоит из контроля за главным двигателем, натяжением и
другими параметрами.
- Контроль за главным двигателем: включает в себя
контроль
за
главным двигателем и
пультом
- Контроль натяжения: натяжение размотки, натяжение намотки, скорости.
-
электронный счетчик, остановка по сигналу, автоматический подсчет длины.
6. Электропитание: трехфазное, 4-проводное: 380 В 50 Гц.
+ давление
сжатого воздуха.
Комплектация
бобинорезки BFQ-1100:
|
Описание |
Спецификац. |
Кол-во |
|
Вал намотки |
3” |
2 шт. |
|
Пневмовал размотки |
3” |
1 шт. |
|
Механический вал |
3” |
1 шт. |
|
Дисковые ножи |
|
10 компл. |
|
Дисковый нож без держателей |
|
10 шт. |
|
Держатель лезвийного
ножа |
|
10 шт. |
|
Лезвия |
|
200 шт. |
+ ящик с инструментом.

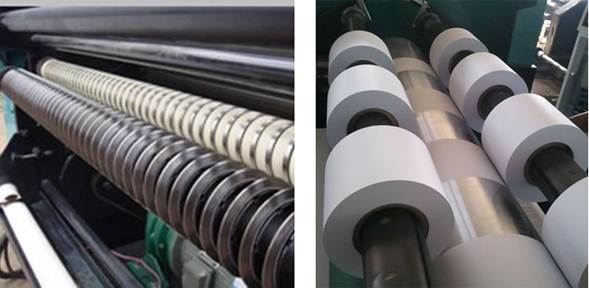

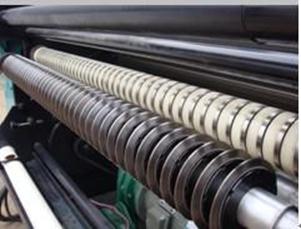

Дисковые ножи
на бобинорезке BFQ-1100:
|
|
|
|
