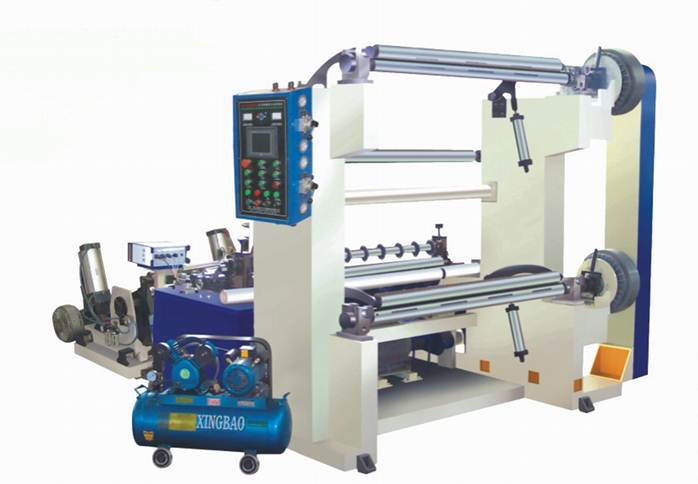

Автоматическая бобинорезальная машина QFJ-1600C
– спецификация и технические
характеристики
1. Спецификация и технические характеристики бобинорезальной машины QFJ-1600C:
l Максимальная ширина размоточного роля: 1600 мм
l Максимальный диаметр размоточного роля: 1500 мм
l Максимальный диаметр намоточного роля: 1200 мм
l Механическая скорость перемотки материала: 300 м/мин
l Максимальная скорость резки материала: 280 м/мин
l Точость резки: ≤ ± 0.15мм
l Материалы для резки: бумага = 40-600 грамм/ м2
пленка = 0.02-1.2 мм
l Валы намотки и размотки раздувные по втулку 76 мм
2. Особенности конструкции бобинорезальной машины QFJ-1600C:
l Автоматический контроль натяжения полотна. Натяжение полотна показывается на дисплее бобинорезальной машины и может быть сменено на этом тач-скрин мониторе.
l Для контроля натяжения полотна используется двух-частотный мотор с управлением от частотного инвертера.
l В бобинорезальной машине QFJ используются: основной мотор 7.5 кВт и мотор протяжки материала 5 кВт
l На рабочем тач-скрин мониторе показываются скорость и диаметры размотки / намотки.
l Контроллер PLC (Panasonic) с тач-скрин монитором позволяют контролировать работу бобинорезку: скорость резки, длину ролей, натяжение полотна и многие другие параметры
l Пневматическая система подъема роля на размоточной секции.
l Электромагнитная муфта натяжения на валах намотки: 20 кг/м2 x 2 штуки;
Тормозная муфта на валу размотки: 40 кг/м2 x 1 штука;
l Возможность использования двух типов ножей:
- Дисковые ножи для резки бумаги: минимальная ширина реза 50 мм
- Лезвийные ножи для резки пленки: минимальная ширина реза 10 мм
l Количество ножей в стандартной комплектации: 10 штук
l В бобинорезальной машине в секции равнения края полотна используются фотодатчики производства Германия
l Точная балансировка валов из Тайваня
l Есть кнопка экстренного выключения писания бобинорезки
l Автоматическая система подсчета длины порезанного материала
l До отправки машины с завода, бобинорезальная машина внимательно тестируется. В комплектации с бобинорезкой кладутся набор некоторых запчастей + полная инструкция на бобинорезальную машину на русском языке.
l Технические параметры машины могут быть изменены по заказу покупателя.
l Габаритные размеры бобинорезальной машины: (Длина x Ширина x Высота) 6700x2900x2400 мм – эти данные справочные, реальные размеры бобинорезки будут только после ее готовности к отгрузке.
l Вес бобинорезальной машины: 7800 кг
